Kia Rio: электростеклоподъемники / мотор электростеклоподъемников

Kia Rio 2017-2023 YB Руководство по ремонту / Электрическая система кузова / Электрические стеклоподъемники / Электродвигатель стеклоподъемника

Компоненты и расположение компонентов

Компоненты

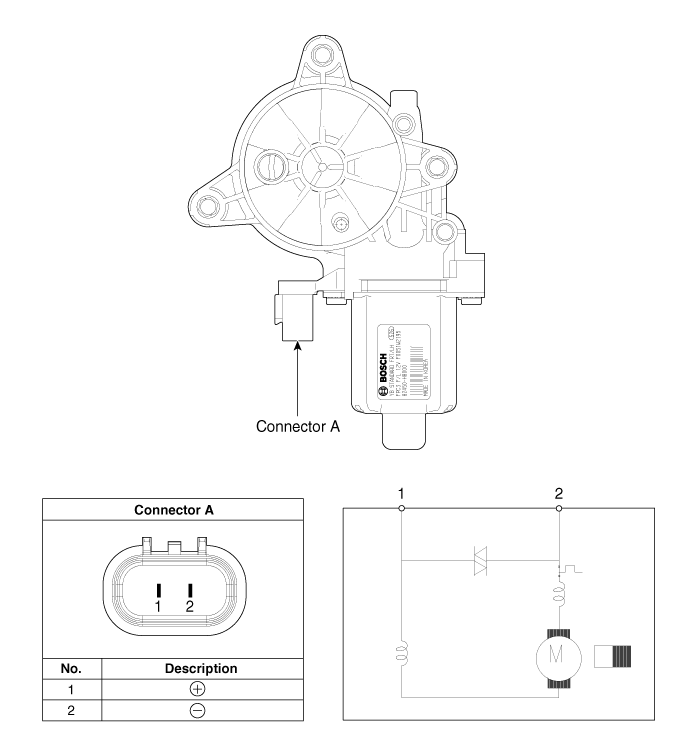

[Стандартный стеклоподъемник]

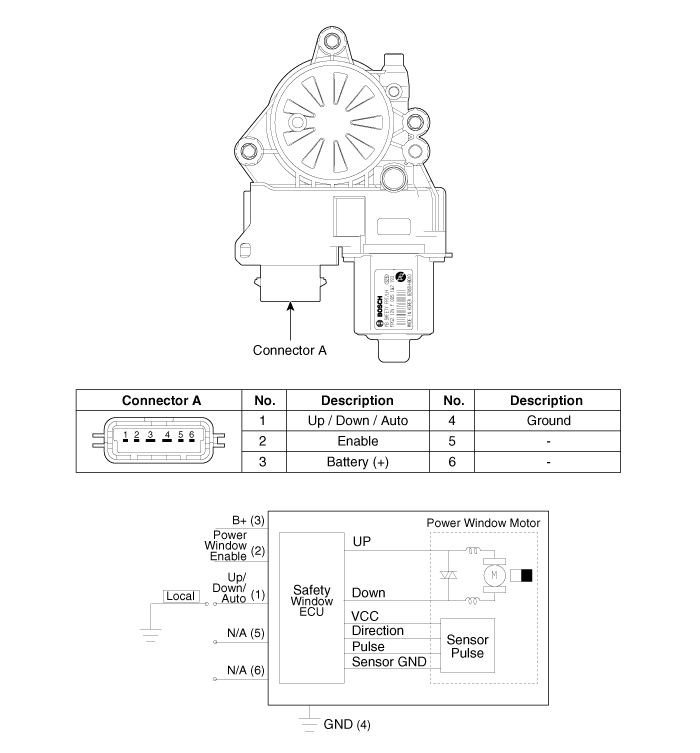

[Мотор безопасного окна]

Процедуры ремонта

осмотр

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	При снятии элементов внутренней отделки используйте съемник пластиковой панели. инструмент, чтобы не повредить поверхность.

•	Соблюдайте осторожность при хранении и обращении с накладкой при снятии/установке. потому что смазка и масло могут оставить пятно на отделке.

Передний электростеклоподъемник Мотор

1.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

2.	Снимите уплотнитель обивки передней двери. (См. Кузов — «Оконное стекло передней двери»)

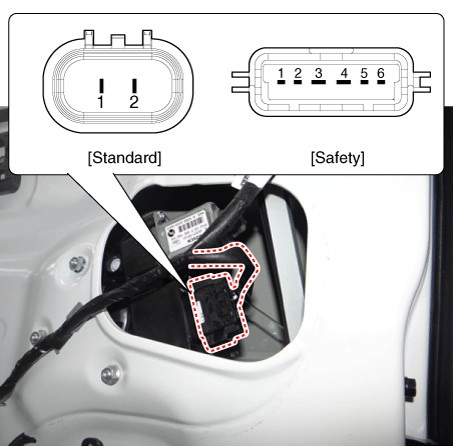

3.	Отсоедините разъем (А) от двигателя.

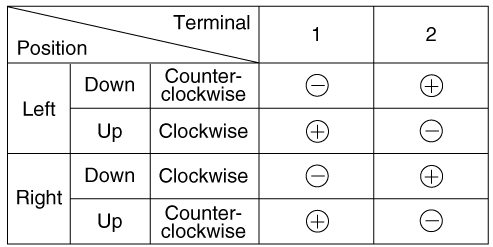

Подключите клеммы двигателя напрямую к напряжению аккумулятора (12 В) и проверьте что мотор работает ровно. Затем поменяйте полярность и убедитесь, что двигатель плавно работает в обратном направлении. Если операция неисправность, замените двигатель.

[Стандартное окно двигатель]

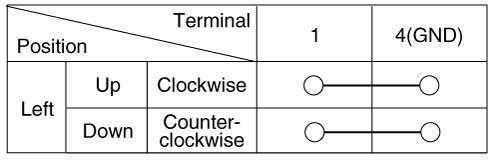

[Окно безопасности двигатель]

Мотор заднего стеклоподъемника

1.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

2.	Снимите уплотнитель обивки задней двери. (См. Кузов — «Окно задней двери»)

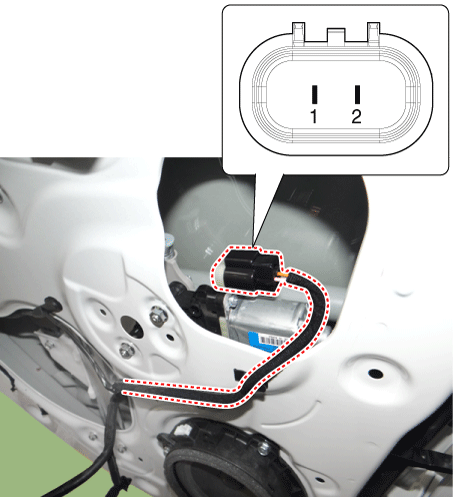

3.	Отсоедините разъем (А) от двигателя.

4.	Подключите клеммы двигателя напрямую к напряжению аккумулятора (12 В) и проверьте что мотор работает ровно. Затем поменяйте полярность и убедитесь, что двигатель плавно работает в обратном направлении. Если операция неисправность, замените двигатель.
