Kia Rio: электрические стеклоподъемники / переключатель стеклоподъемников

Kia Rio 2017-2023 YB Руководство по ремонту / Электрическая система кузова / Электрические стеклоподъемники / Переключатель стеклоподъемника

Компоненты и расположение компонентов

Компоненты

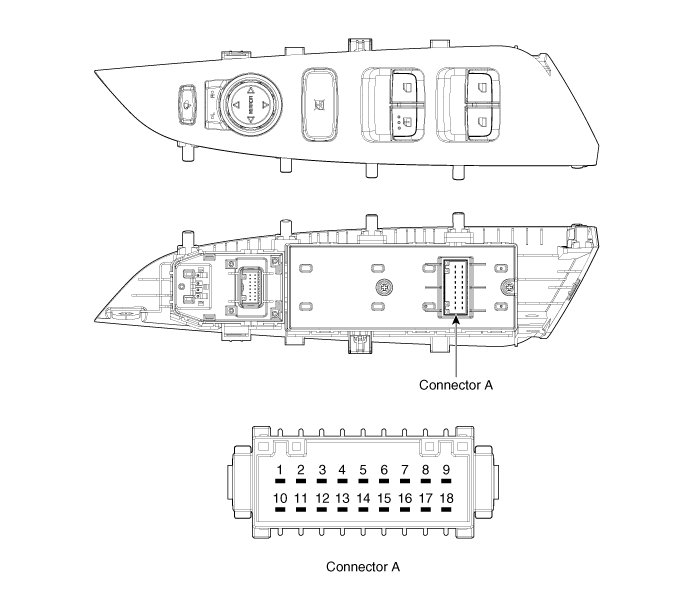

Переключатель стеклоподъемника водителя

Информация о выводах разъема

[Передний/задний водитель Безопасность — автоматический подъем/опускание]

[левый руль]

Нет.	Описание	Нет.	Описание
1	Передний правый стеклоподъемник (вверху)	10	Стеклоподъемник задний правый (вверху)
2	-	11	Стеклоподъемник задний правый (внизу)
3	Передний правый стеклоподъемник (внизу)	12	Аккумулятор (+)_RH
4	-	13	Задний фонарь
5	Переключатель блокировки левого окна	14	Переключатель блокировки правого окна
6	Главный стеклоподъемник водителя (вверх/вниз)	15	Стеклоподъемник задний левый (вверху)
7	-	16	Стеклоподъемник задний левый (внизу)
8	Земля	17	-
9	-	18	Аккумулятор (+)_LH

[Правый руль]

Нет.	Описание	Нет.	Описание
1	-	10	Стеклоподъемник задний правый (вверху)
2	-	11	Стеклоподъемник задний правый (внизу)
3	-	12	Аккумулятор (+)_RH
4	-	13	Задний фонарь
5	Переключатель блокировки левого окна	14	Переключатель блокировки правого окна
6	Главный стеклоподъемник водителя (вверх/вниз)	15	Стеклоподъемник задний левый (вверху)
7	Передний левый электростеклоподъемник (вверху)	16	Стеклоподъемник задний левый (внизу)
8	Земля	17	-
9	Передний левый электростеклоподъемник (внизу)	18	Аккумулятор (+)_LH

[Безопасность переднего водителя - Авто вверх/вниз]

[левый руль]

Нет.	Описание	Нет.	Описание
1	Передний правый стеклоподъемник (вверху)	10	-
2	-	11	-
3	Передний правый стеклоподъемник (внизу)	12	Аккумулятор (+)_RH
4	-	13	Задний фонарь
5	-	14	-
6	Главный стеклоподъемник водителя (вверх/вниз)	15	-
7	-	16	-
8	Земля	17	-
9	-	18	-

[Правый руль]

Нет.	Описание	Нет.	Описание
1	-	10	-
2	-	11	-
3	-	12	-
4	-	13	Задний фонарь
5	-	14	-
6	Главный стеклоподъемник водителя (вверх/вниз)	15	-
7	Передний левый электростеклоподъемник (вверху)	16	-
8	Земля	17	-
9	Передний левый электростеклоподъемник (внизу)	18	Аккумулятор (+)_LH

[Передний/задний авто Вниз]

[левый руль]

Нет.	Описание	Нет.	Описание
1	Передний правый стеклоподъемник (вверху)	10	Стеклоподъемник задний правый (вверху)
2	-	11	Стеклоподъемник задний правый (внизу)
3	Передний правый стеклоподъемник (внизу)	12	Аккумулятор (+)_RH
4	-	13	Задний фонарь
5	Переключатель блокировки левого окна	14	Переключатель блокировки правого окна
6	-	15	Стеклоподъемник задний левый (вверху)
7	Передний левый электростеклоподъемник (вверху)	16	Стеклоподъемник задний левый (внизу)
8	Земля	17	-
9	Передний левый электростеклоподъемник (внизу)	18	Аккумулятор (+)_LH

[Правый руль]

Нет.	Описание	Нет.	Описание
1	Передний правый стеклоподъемник (вверху)	10	Стеклоподъемник задний правый (вверху)
2	-	11	Стеклоподъемник задний правый (внизу)
3	Передний правый стеклоподъемник (внизу)	12	Аккумулятор (+)_RH
4	-	13	Задний фонарь
5	Переключатель блокировки левого окна	14	Переключатель блокировки правого окна
6	-	15	Стеклоподъемник задний левый (вверху)
7	Передний левый электростеклоподъемник (вверху)	16	Стеклоподъемник задний левый (внизу)
8	Земля	17	-
9	Передний левый электростеклоподъемник (внизу)	18	Аккумулятор (+)_LH

[Передний авто вниз]

[левый руль]

Нет.	Описание	Нет.	Описание
1	Передний правый стеклоподъемник (вверху)	10	-
2	-	11	-
3	Передний правый стеклоподъемник (внизу)	12	Аккумулятор (+)_RH
4	-	13	Задний фонарь
5	-	14	-
6	-	15	-
7	Передний левый электростеклоподъемник (вверху)	16	-
8	Земля	17	-
9	Передний левый электростеклоподъемник (внизу)	18	Аккумулятор (+)_LH

[Правый руль]

Нет.	Описание	Нет.	Описание
1	Передний правый стеклоподъемник (вверху)	10	-
2	-	11	-
3	Передний правый стеклоподъемник (внизу)	12	Аккумулятор (+)_RH
4	-	13	Задний фонарь
5	-	14	-
6	-	15	-
7	Передний левый электростеклоподъемник (вверху)	16	-
8	Земля	17	-
9	Передний левый электростеклоподъемник (внизу)	18	Аккумулятор (+)_LH

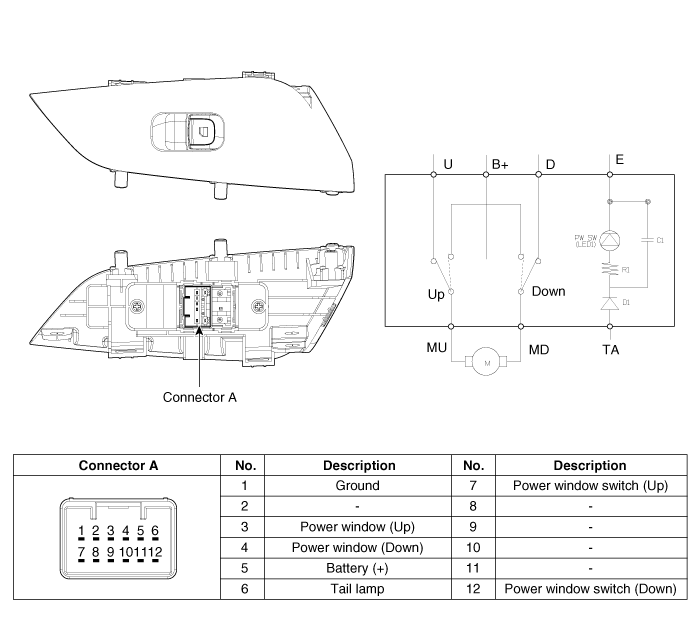

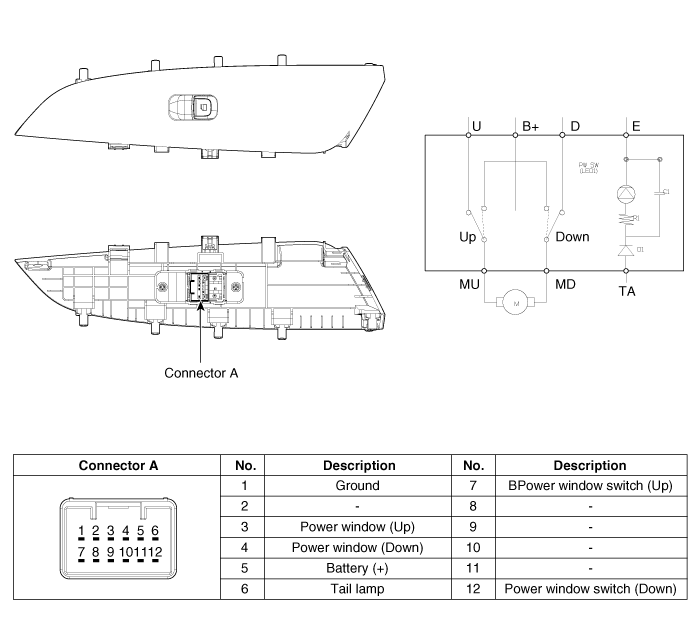

Вспомогательный переключатель стеклоподъемников

Переключатель заднего стеклоподъемника

Процедуры ремонта

Удаление

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	При снятии элементов внутренней отделки используйте съемник пластиковой панели. инструмент, чтобы не повредить поверхность.

•	Соблюдайте осторожность при хранении и обращении с накладкой при снятии/установке. потому что смазка и масло могут оставить пятно на отделке.

Окно питания водителя Выключатель

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обшивку передней левой двери. (См. Кузов — «Облицовка передней двери»)

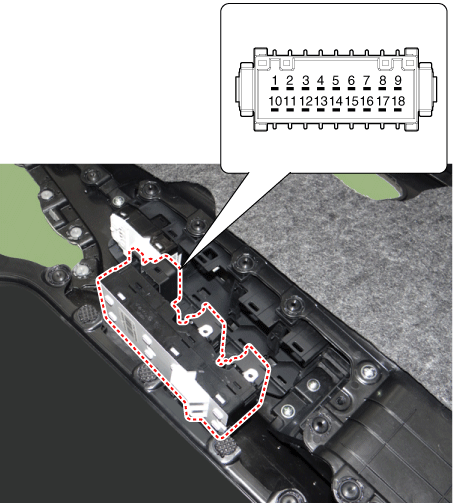

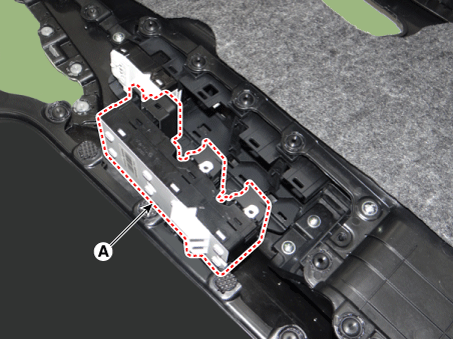

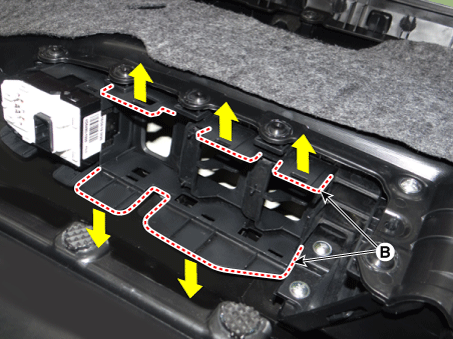

3.	Снимите узел переключателя стеклоподъемника (А), потянув за оба конца держателей переключателей (B).

Вспомогательное стеклоподъемник Выключатель

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обшивку передней правой двери. (См. Кузов — «Облицовка передней двери»)

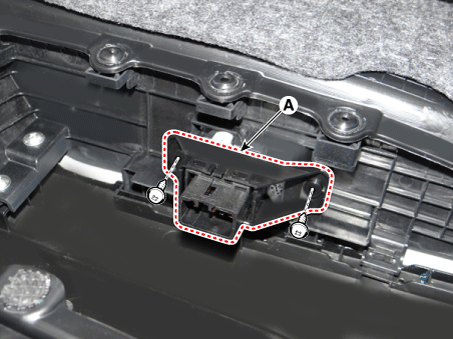

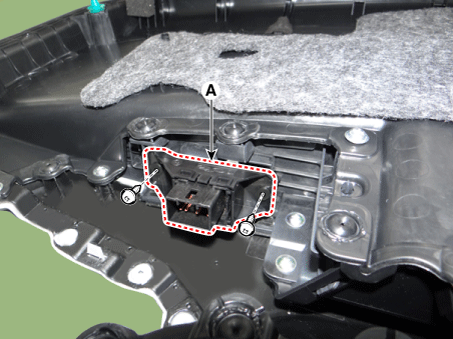

3.	Снимите узел переключателя стеклоподъемника (А) после ослабления крепления винты.

Переключатель заднего стеклоподъемника

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

3.	Снимите узел переключателя стеклоподъемника (А) после ослабления крепления винты.

Монтаж

Окно питания водителя Выключатель

1.	Установите переключатель электрического стеклоподъемника водителя.

2.	Установите обивку передней двери после подсоединения разъема.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Вспомогательное стеклоподъемник Выключатель

1.	Установите вспомогательный переключатель стеклоподъемников.

2.	Установите обивку передней двери после подсоединения разъема.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Переключатель заднего стеклоподъемника

1.	Установите переключатель заднего стеклоподъемника.

2.	Установите обивку задней двери после подсоединения разъема.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

Окно питания водителя Выключатель

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обшивку передней левой двери.

3.	Отсоедините разъем переключателя стеклоподъемника от обшивки двери.

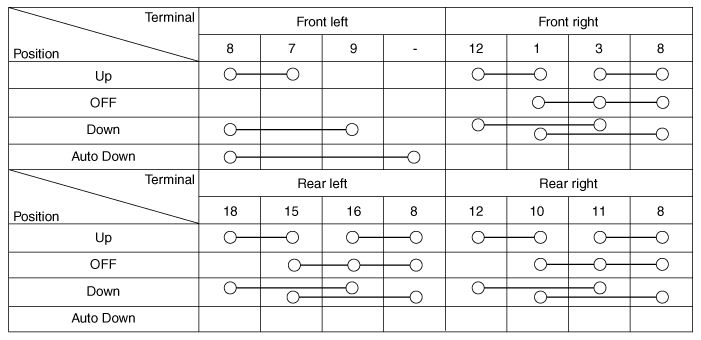

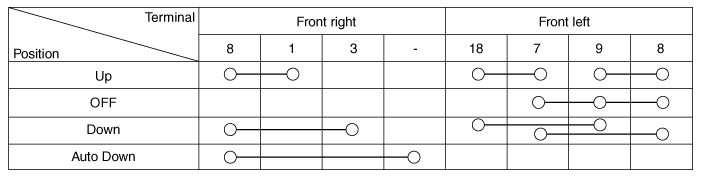

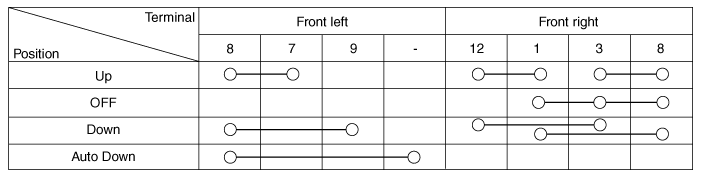

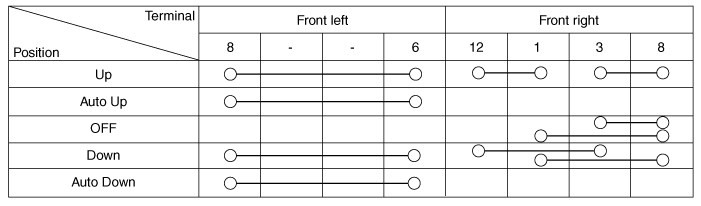

Проверьте целостность цепи между клеммами в каждом положении переключателя в соответствии с к столу. Если непрерывность не соответствует норме, замените переключатель.

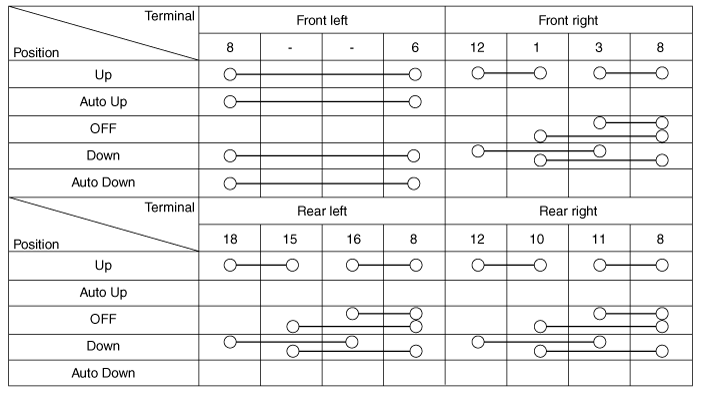

[Передний задний Безопасность водителя — автоматический подъем/опускание]

(левый руль)

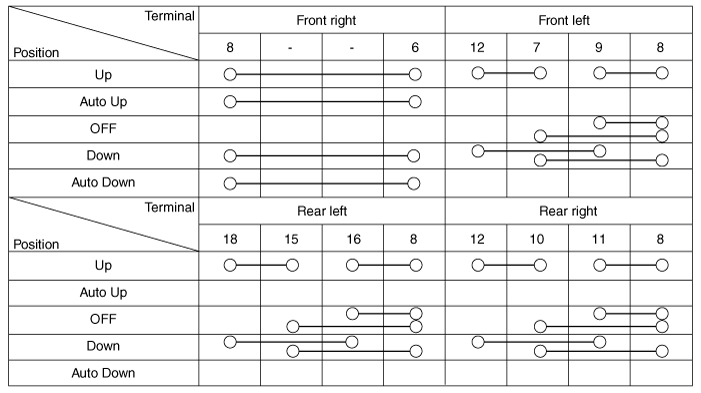

(Правый руль)

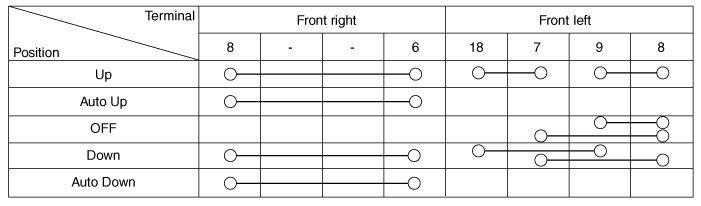

[Передний водитель Безопасность — автоматический подъем/опускание]

(левый руль)

(Правый руль)

[Передний задний Авто вниз]

(левый руль)

(Правый руль)

[Передний авто Вниз]

(левый руль)

(Правый руль)

Вспомогательная / задняя мощность Переключатель окна

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обшивку передней правой двери. (См. Кузов — «Облицовка передней двери») (См. Кузов — «Облицовка задней двери»)

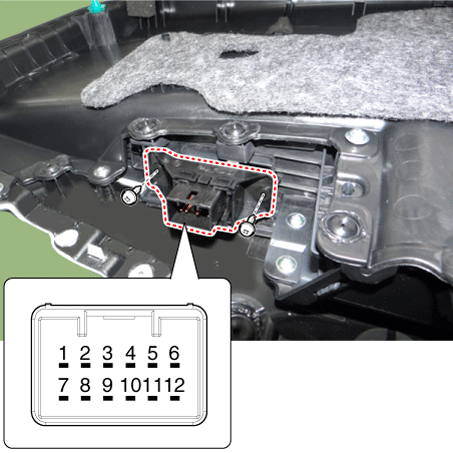

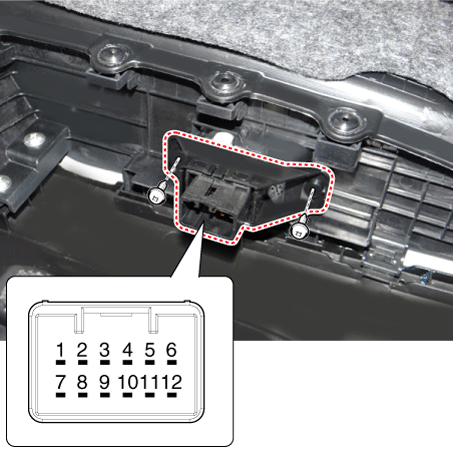

3.	Отсоедините разъем переключателя стеклоподъемника от обшивки двери. [Вспомогательная мощность переключатель окна] [Задняя мощность Переключатель окна]

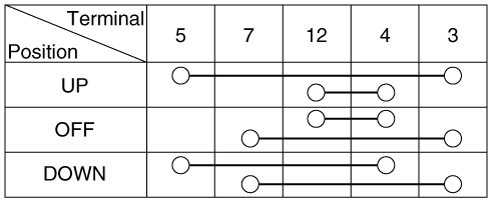

4.	Проверьте целостность цепи между клеммами в каждом положении переключателя в соответствии с к столу. Если непрерывность не соответствует норме, замените переключатель.

Диагностика с помощью KDS/GDS

Электрическая система кузова может быть быстро диагностирована на наличие неисправных частей. с помощью системы диагностики автомобиля (KDS/GDS).

Диагностическая система (KDS/GDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверяет и отображает код неисправности (DTC)

(2)	Текущие данные: проверяет состояние входных/выходных данных системы.

(3)	Проверка срабатывания: проверяет рабочее состояние системы.

(4)	Дополнительные функции: Другие элементы управления, такие как опция системы и нулевая точка

2.	Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль с тестером.

3.	Выберите «Модуль управления кузовом (BCM)», чтобы проверить модуль управления кузовом. (БКМ).

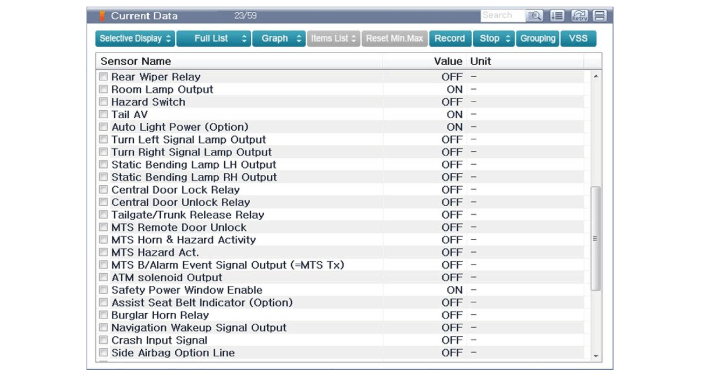

4.	Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные. Входные/выходные данные для датчиков, соответствующих дверному замку переключатель можно проверить.

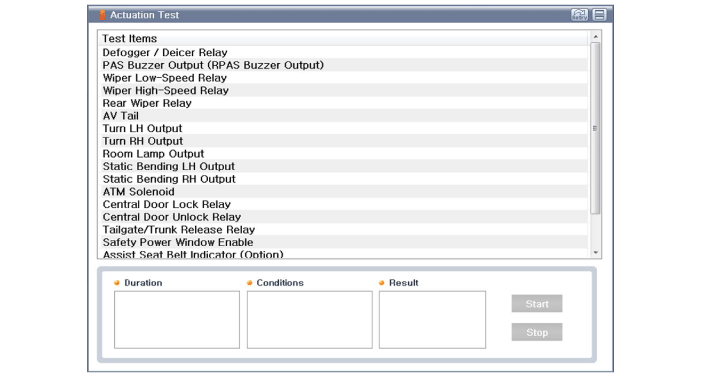

5.	Если вы будете принудительно проверять работу электрозамка двери, выберите «Активация». тест» БКМ.
