Переключатель люка

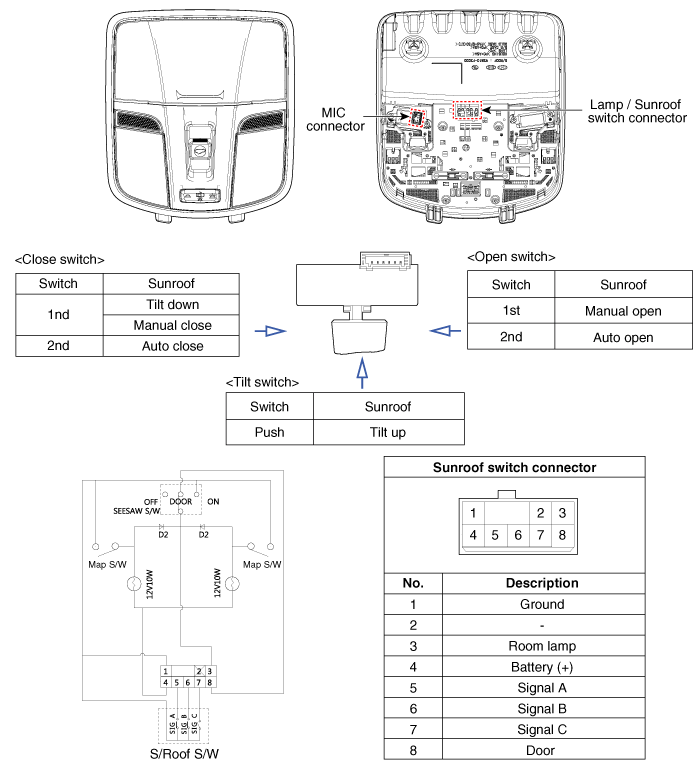

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

осмотр

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

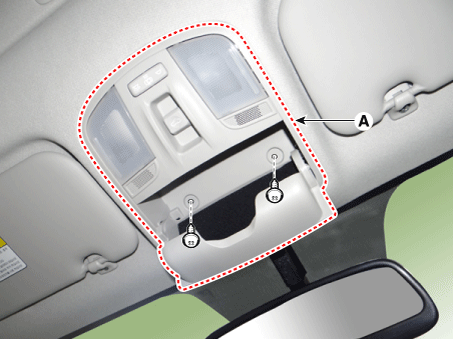

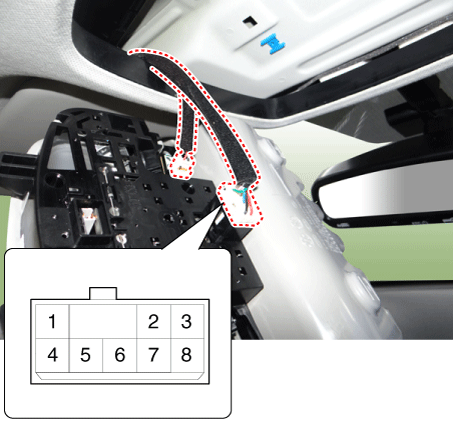

   Откройте крышку футляра для солнцезащитных очков с потолочной консоли и снимите 2 винта, удерживающие потолочную консоль. Отсоедините разъем выключателя и Сопоставьте разъем лампы, а затем снимите лампу на потолочной консоли (A).



3. 3

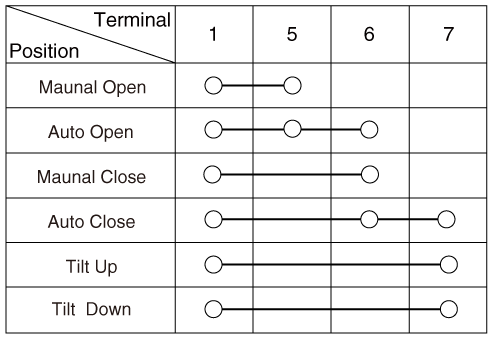

   Проверьте целостность цепи между клеммами. Если непрерывность не показано, как указано, замените переключатель панорамной крыши.





Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите лампу верхней консоли.

   (См. Система освещения — «Лампа на потолочной консоли»)

3. 3

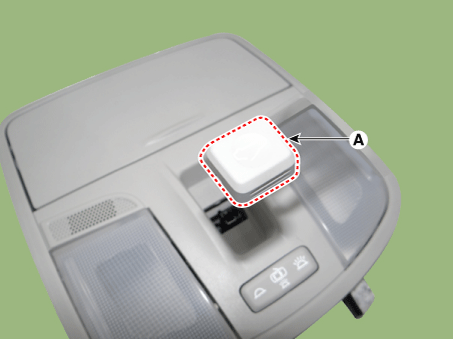

   Снимите ручку переключателя люка (А).



4. 4

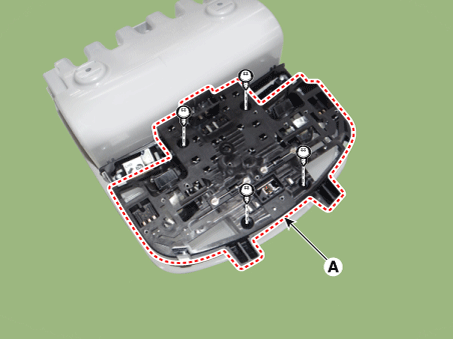

   Снимите основание лампы люка (А) после ослабления крепежных винтов.



5. 5

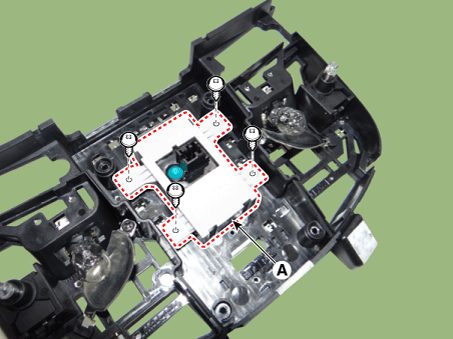

   Снимите узел переключателя люка (А) после ослабления крепежных винтов.



Монтаж

1. 1

   Установите переключатель люка в сборе.

2. 2

   Установите основание лампы люка.

3. 3

   Установите ручку переключателя люка.

4. 4

   Установите потолочную консольную лампу.

5. 5

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
