Hyundai Tucson: Система управления двигателем / Расположение компонентов и компонентов

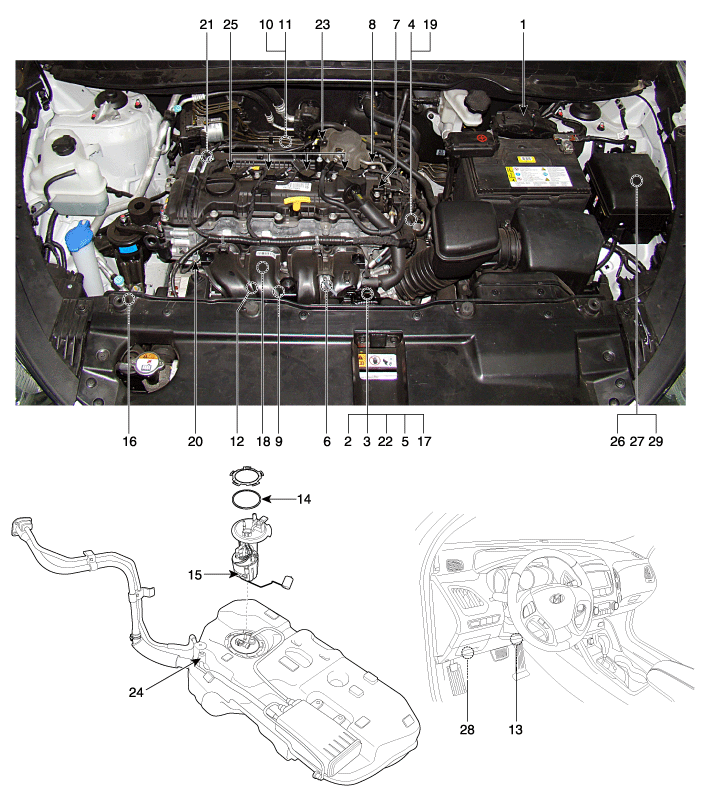

| Расположение компонентов |
|
1. Модуль управления двигателем (ECM)
2. Датчик абсолютного давления в коллекторе (MAPS) 3. Датчик температуры впускного воздуха (IATS) 4. Датчик температуры охлаждающей жидкости двигателя (ECTS) 5. Датчик положения дроссельной заслонки (TPS) [встроен в модуль ETC] 6. Датчик положения коленчатого вала (CKPS) 7. Датчик положения распределительного вала (CMPS) [ряд 1/впуск] 8. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп] 9. Датчик детонации (КС) 10. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 1] 11. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 2] 12. Датчик давления в рампе (RPS) 13. Датчик положения акселератора (APS) 14. Датчик давления в топливном баке (FTPS) 15. Датчик уровня топлива (ДУТ) |
16. Датчик давления кондиционера (APT)
17. Двигатель ETC [интегрирован в модуль ETC] 18. Инжектор 19. Электромагнитный клапан управления продувкой (PCSV) 20. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск] 21. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп] 22. Электромагнитный клапан переменного впуска (VIS) 23. Клапан регулирования давления топлива (FPCV) 24. Клапан закрытия канистры (CCV) 25. Катушка зажигания 26. Главное реле [блок EMS] 27. Реле топливного насоса [блок EMS] 28. Разъем канала передачи данных (DLC) [16-контактный] 29. Универсальный контрольный разъем [20-контактный] |
|
1. Модуль управления двигателем (ECM)
|
2. Датчик абсолютного давления в коллекторе (MAPS)
3. Датчик температуры впускного воздуха (IATS) 22. Электромагнитный клапан переменного впуска (VIS) |
|
|
|
|
4. Датчик температуры охлаждающей жидкости двигателя (ECTS)
|
5. Датчик положения дроссельной заслонки (TPS) [встроен в модуль ETC]
17. Двигатель ETC [интегрирован в модуль ETC] |
|
|
|
|
6. Датчик положения коленчатого вала (CKPS)
|
7. Датчик положения распределительного вала (CMPS) [ряд 1/впуск]
|
|
|
|
|
8. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп]
|
9. Датчик детонации (КС)
|
|
|
|
|
10. Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 1]
|
11. Датчик кислорода с подогревом (HO2S) [ряд 1/датчик 2]
|
|
|
|
|
12. Датчик давления в рампе (RPS)
18. Инжектор |
13. Датчик положения акселератора (APS)
|
|
|
|
|
14. Датчик давления в топливном баке (FTPS)
|
15. Датчик уровня топлива (ДУТ)
|
|
|
|
|
16. Датчик давления кондиционера (APT)
|
19. Электромагнитный клапан управления продувкой (PCSV)
|
|
|
|
|
20. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск]
|
21. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп]
|
|
|
|
|
23. Клапан регулирования давления топлива (FPCV)
|
24. Клапан закрытия канистры (CCV)
|
|
|
|
|
25. Катушка зажигания
|
26. Главное реле [блок EMS]
27. Реле топливного насоса [блок EMS] 29. Универсальный контрольный разъем [20-контактный] |
|
|
|
|
28. Разъем канала передачи данных (DLC) [16-контактный]
|
|
|
|
