Hyundai Tucson: схематические схемы системы управления двигателем / кислородного датчика с подогревом (HO2S)

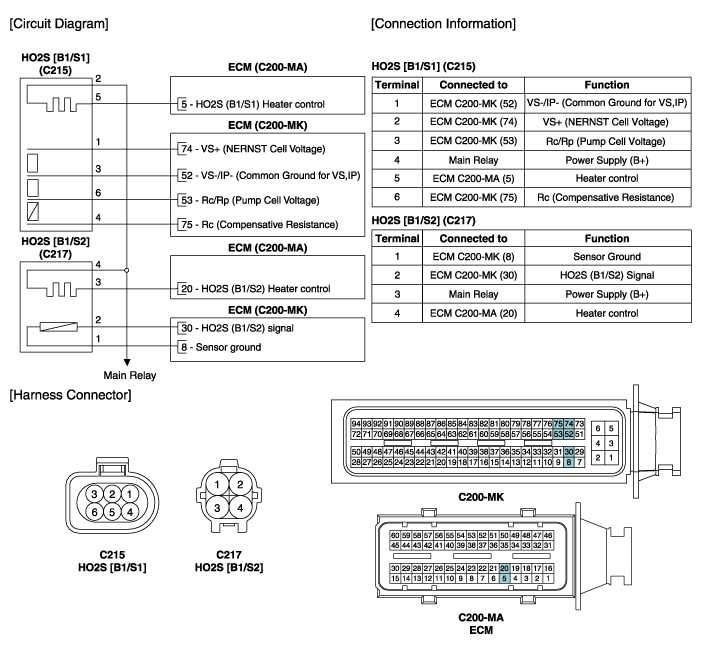

| Принципиальная электрическая схема |
| (М/Т) |

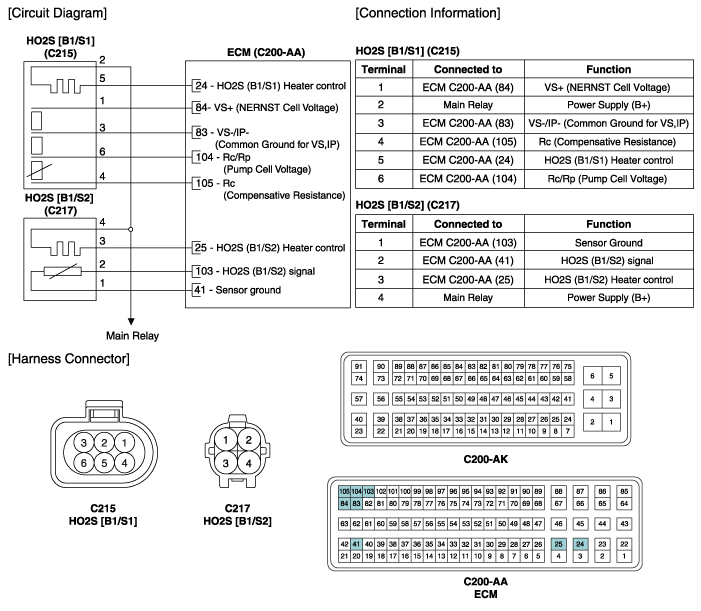

| (В) |
Технические характеристики датчика кислорода с подогревом (HO2S)
Спецификация
HO2S [ряд 1/датчик 1] (линейный тип)
ПозицияХарактеристикиСопротивление нагревателя (x)2,4 ~ 4,0 [20°C(68°F)]
HO2S [ряд 1/датчик 2] (бинарный тип)
Соотношение A/F (x)Выходное напряжение(В)RICH0.6 ~ ...
Подогреваемый кислородный датчик (HO2S) Процедуры ремонта
осмотр
1.
Выключите зажигание.
2.
Отсоедините разъем датчика HO2S.
3.
Измерьте сопротивление между клеммами 2 и 5 [B1/S1] датчика HO2S.
4.
Измерьте сопротивление между датчиком HO2S t ...
