Hyundai Tucson: система управления двигателем / поиск и устранение неисправностей форсунок

Форма сигнала

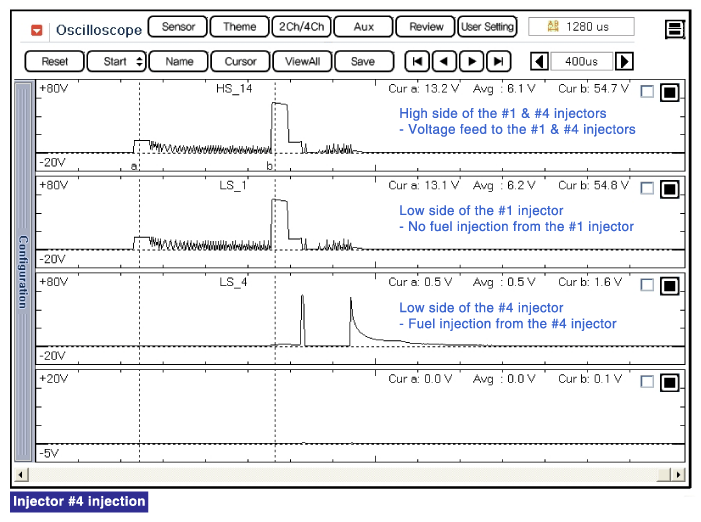

Три формы волны ниже взяты из № 1 и № 4. форсунки. Верхний сигнал относится к высокой стороне (стороне подачи) № 1. и форсунки №4, в то время как средний сигнал относится к нижней стороне (масса стороны) форсунки №1, а нижняя кривая — со стороны низкого давления. Форсунка №4.
Средняя форма волны такая же, как и верхняя, потому что нет заземления цепи. При отсутствии тока в цепи, на форсунку №1 не подается питание и топливо не поступает.
Нижняя кривая показывает, что заземление подается и есть падение напряжения на форсунке №4. При протекании тока в цепи, на форсунку №4 подается питание, и топливо течет.

Технические характеристики инжектора
Спецификация ПозицияХарактеристикиСопротивление катушки (x)1,5 [20°C(68°F)] ...
Схемы форсунок
Принципиальная электрическая схема (М/Т) (В) ...
