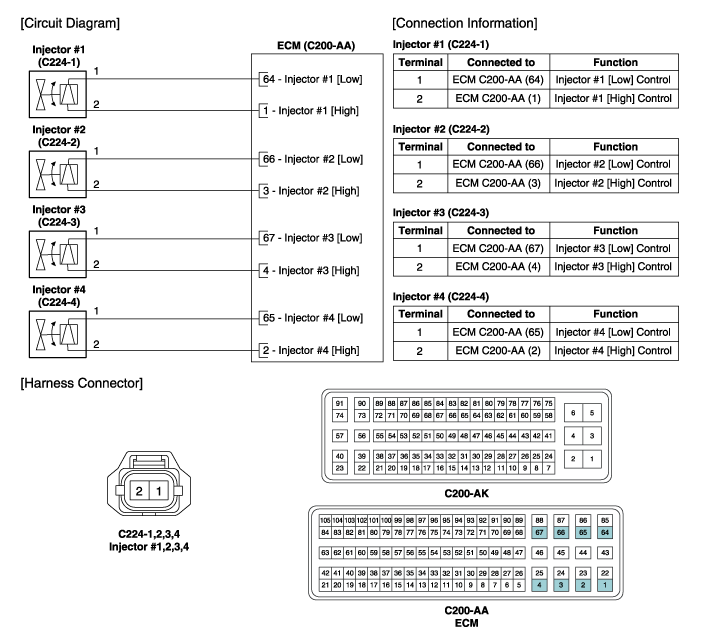

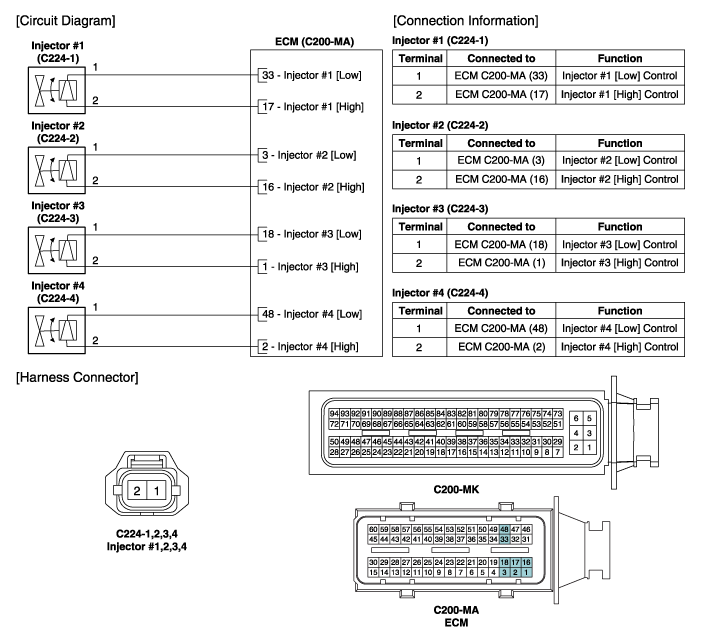

Hyundai Tucson: Схема системы управления двигателем / форсунки

Устранение неполадок инжектора

Форма сигнала Три формы волны ниже взяты из № 1 и № 4. форсунки. Верхний сигнал относится к высокой стороне (стороне подачи) № 1. и форсунки №4, в то время как средний сигнал от ...

Процедуры ремонта инжектора

осмотр 1. Выключите зажигание. 2. Отсоедините разъем форсунки. 3. Измерьте сопротивление между клеммами 1 и 2 форсунки. 4. Убедитесь, что сопротивление находится в пределах t ...
