Hyundai Tucson: схематические схемы системы управления двигателем / электромагнитного клапана управления продувкой (PCSV)

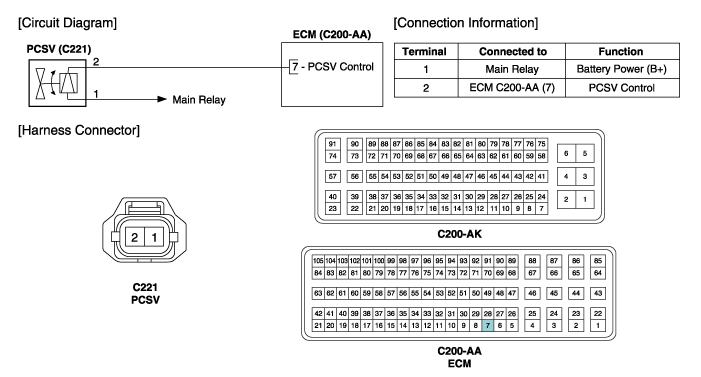

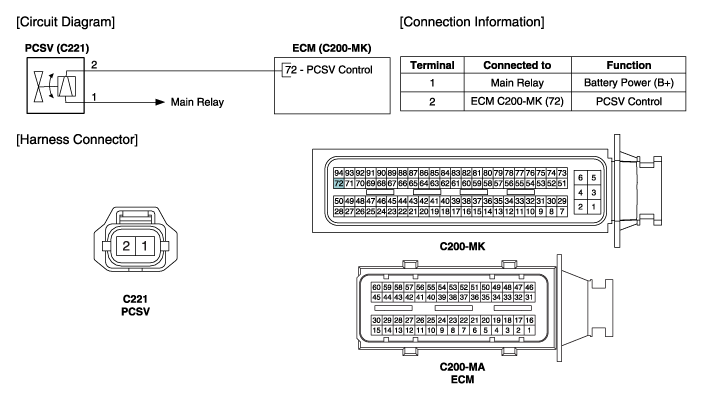

| Принципиальная электрическая схема |
| (М/Т) |
| (В) |
Технические характеристики электромагнитного клапана управления продувкой (PCSV)
Спецификация
ПозицияХарактеристикиСопротивление катушки (x)22,0 ~ 26,0 [20°C(68°F)]
...
Электромагнитный клапан управления продувкой (PCSV) Процедуры ремонта
осмотр
1.
Выключите зажигание.
2.
Отсоедините разъем PCSV.
3.
Измерьте сопротивление между клеммами 1 и 2 PCSV.
4.
Убедитесь, что сопротивление находится в пределах спецификации ...
