Hyundai Tucson: схематические схемы системы управления двигателем / ETC (электронного управления дроссельной заслонкой)

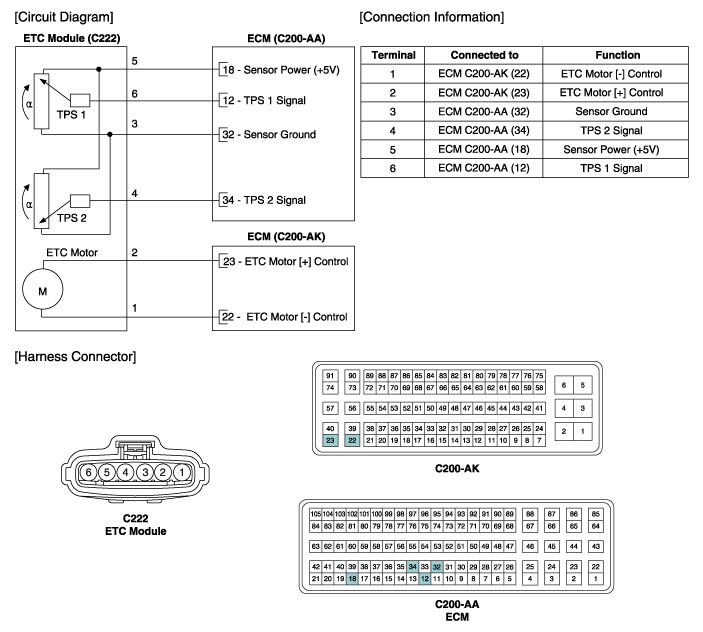

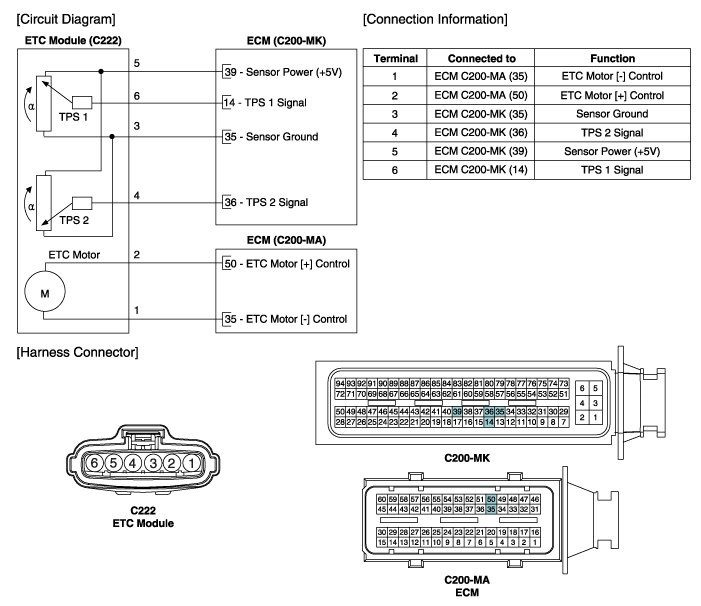

| Принципиальная электрическая схема |
| (М/Т) |
| (В) |
Технические характеристики системы ETC (электронного управления дроссельной заслонкой)
Спецификация
[Датчик положения дроссельной заслонки (TPS)]
Угол дроссельной заслонки (°) Выходное напряжение (В) TPS1TPS200.54.5100.964.05201.413.59301.873.14402.322.68502.782.23603.231.77703.691.32804.140.86904.60.41984.650 .3 ...
Процедуры ремонта системы ETC (электронного управления дроссельной заслонкой)
осмотр
Датчик положения дроссельной заслонки (TPS)
1.
Подключите GDS к разъему канала передачи данных (DLC).
2.
Запустите двигатель и измерьте выходное напряжение TPS 1 и 2 на ТТ. и В.О.Т.
Специфический ...
