Hyundai Tucson: Процедуры ремонта системы управления двигателем / модуля управления двигателем (ECM)

Hyundai Tucson (LM) 2010-2015 Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Модуль управления двигателем (ECM) Процедуры ремонта

Удаление

При замене ECM на автомобиле, оснащенном иммобилайзером, необходимо выполнить процедуру, описанную ниже.

[В случае установки бывшего в употреблении ECM]

1) Выполните процедуру «Нейтральный режим ЕСМ» с помощью GDS.

(См. Электрическая система кузова — «Система иммобилайзера»)

2) После завершения «Нейтрального режима ЕСМ» выполните процедуру «Обучения клавиш» с помощью GDS.

(См. Электрическая система кузова — «Система иммобилайзера»)

[В случае установки нового ECM]

Выполните процедуру «обучения клавиш» с помощью GDS.

(См. Электрическая система кузова — «Система иммобилайзера»)

При замене ECM на автомобиле, оснащенном системой интеллектуального ключа (запуск с кнопки), необходимо выполнить процедуру, описанную ниже.

[В случае установки бывшего в употреблении ECM]

1) Выполните процедуру «Нейтральный режим ЕСМ» с помощью GDS.

(См. Электросистема кузова — «Электронный ключ»)

2) После завершения «Нейтрального режима ЕСМ» вставьте ключ (или нажмите кнопку запуска) и поверните его в положение IGN ON и OFF. Затем ECM автоматически получает информацию об интеллектуальном ключе.

[В случае установки нового ECM]

Вставьте ключ (или нажмите кнопку запуска) и поверните его в Зажигание включено и выключено. Затем ECM запоминает информацию смарт-ключа. автоматически.

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Отсоедините разъем блока ЕСМ (А).

3.	Извлеките аккумулятор. (См. Электрическая система двигателя — «Аккумулятор»)

4.	Снимите крепежные болты (А) и гайку (В), затем снимите узел кронштейна блока ЕСМ (С).

5.	Отверните монтажные гайки (А) и снимите блок ЕСМ с узла кронштейна блока ЕСМ (В).

Монтаж

При замене ЭБУ автомобиля с иммобилайзером необходимо выполнить следующую процедуру.

[В случае установки бывшего в употреблении ECM]

1) Выполните процедуру «Нейтральный режим ЕСМ» с помощью GDS.

(См. Электрическая система кузова — «Система иммобилайзера»)

2) После завершения «Нейтрального режима ЕСМ» выполните процедуру «Обучения клавиш» с помощью GDS.

(См. Электрическая система кузова — «Система иммобилайзера»)

[В случае установки нового ECM]

Выполните процедуру «обучения клавиш» с помощью GDS.

(См. Электрическая система кузова — «Система иммобилайзера»)

При замене ЭБУ автомобиля с системой смарт-ключа (запуск кнопкой) необходимо выполнить следующую процедуру.

[В случае установки бывшего в употреблении ECM]

1) Выполните процедуру «Нейтральный режим ЕСМ» с помощью GDS.

(См. Электрическая система кузова — «Диагностика электронного ключа»).

[В случае установки нового ECM]

Установите в порядке, обратном снятию.

Гайка установки ЭБУ:

9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-фут)

Болт/гайка крепления кронштейна ECM

7,8 ~ 11,8 Н·м (0,8 ~ 1,2 кгс·м, 5,8 ~ 8,7 фунт-фут)

Процедура проверки ЭБУ

ПРОВЕРКА ЦЕПИ ЗАЗЕМЛЕНИЯ: Измерьте сопротивление между ECM и массой шасси.

Если из speeuification, ремонт его.

Спецификация: Ниже 1x

2.	ПРОВЕРКА РАЗЪЕМА: Отсоедините разъем ECM и визуально проверьте клеммы массы со стороны ECM и со стороны жгута на предмет погнутых контактов или плохое контактное давление. Если проблема обнаружена, устраните ее.

3.	Если проблема не обнаружена на шагах 1 и 2, сам ECM может быть неисправным. Если это так, перед заменой модуля ECM убедитесь, что коды DTC отсутствуют. новым, а затем снова проверьте автомобиль. Если коды DTC были обнаружены, сначала проверьте это перед заменой ECM.

4.	ДВОЙНАЯ ПРОВЕРКА ECM: Установите оригинальный ECM (может быть сломан) в заведомо исправный автомобиль и проверьте автомобиль. Если проблема возникает снова замените оригинальный ECM на новый. Если проблема не происходят, это прерывистая проблема.

Процедура программирования VIN

VIN (идентификационный номер автомобиля) — это номер, который имеет информация о транспортном средстве (производитель, тип транспортного средства, линейка/серия транспортного средства, кузов Тип, тип двигателя, тип трансмиссии, год выпуска, расположение завода и т. д. вперед. Для получения дополнительной информации, пожалуйста, обратитесь к группе "GI" в этом РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ). При замене ECM VIN должен быть запрограммирован в ЕСМ. Если в памяти ECM нет VIN, выводится код неисправности (DTC P0630). набор.

Запрограммированный VIN изменить нельзя. При написании VIN внимательно подтвердите VIN

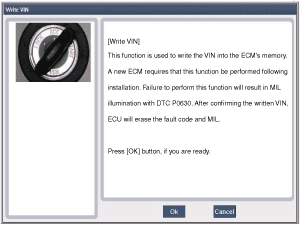

1.	Выберите функцию «Запись VIN» в «Управление программным обеспечением автомобиля».

2.	Выберите «Записать VIN» в «Регистрация удостоверения личности».

Введите ВИН.

Перед вводом VIN еще раз подтвердите VIN, потому что запрограммированный VIN нельзя изменить.

4.	Выключите зажигание, а затем снова включите его.
