Hyundai Tucson: система управления двигателем / поиск и устранение неисправностей клапана управления давлением топлива

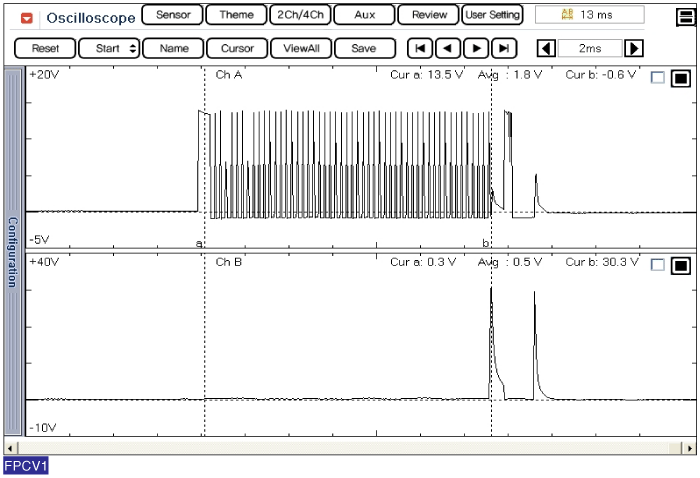

| Форма сигнала |
Технические характеристики клапана регулирования давления топлива
Спецификация
ПозицияХарактеристикиСопротивление катушки (x)0,5 [20°C(68°F)
...
Принципиальные схемы клапана регулирования давления топлива
Принципиальная электрическая схема
(М/Т)
(В)
...
