Hyundai Tucson: схематические схемы системы управления двигателем / датчика давления в рампе (RPS)

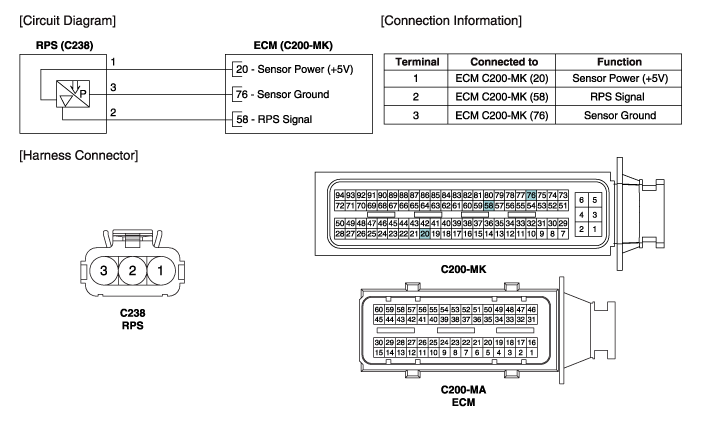

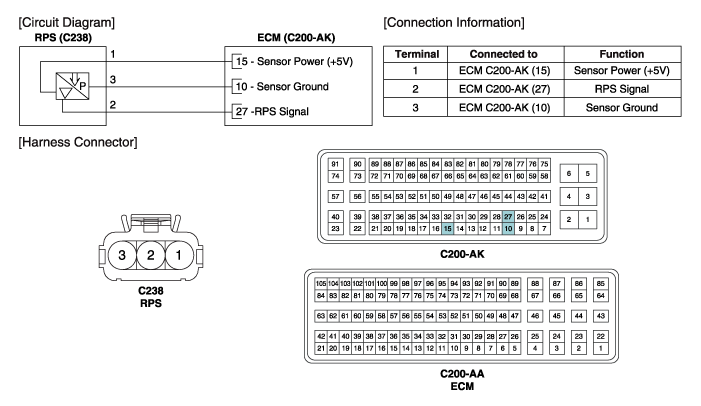

| Принципиальная электрическая схема |
| (М/Т) |
| (В) |
Датчик давления в рампе (RPS) Поиск и устранение неисправностей
Форма сигнала
...
Датчик давления в рампе (RPS) Процедуры ремонта
осмотр
1.
Подключите GDS к разъему канала передачи данных (DLC).
2.
Измерьте выходное напряжение РПС на холостом ходу и различных оборотах двигателя.
СостояниеВыходное напряжение (В)В режиме ожидания прибл. 1.21, ...
