Hyundai Tucson: Система управления двигателем / Датчик положения коленчатого вала (CKPS) Поиск и устранение неисправностей
Hyundai Tucson (LM) 2010-2015 Руководство по ремонту
/
Управление двигателем/топливная система
/
Система управления двигателем
/ Датчик положения коленчатого вала (CKPS) Поиск и устранение неисправностей
| Форма сигнала |

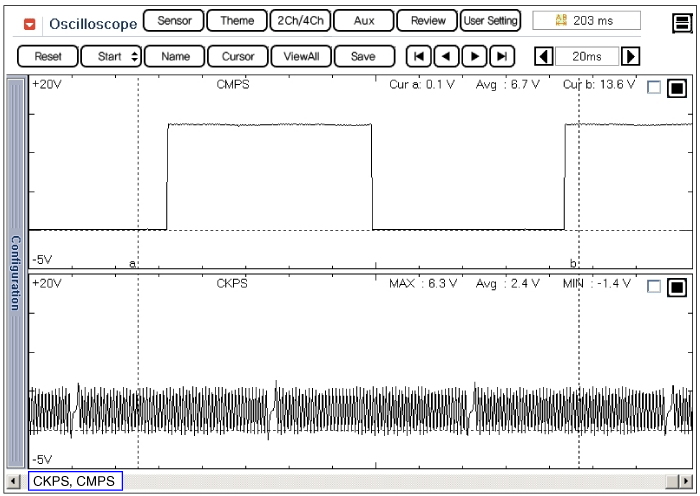

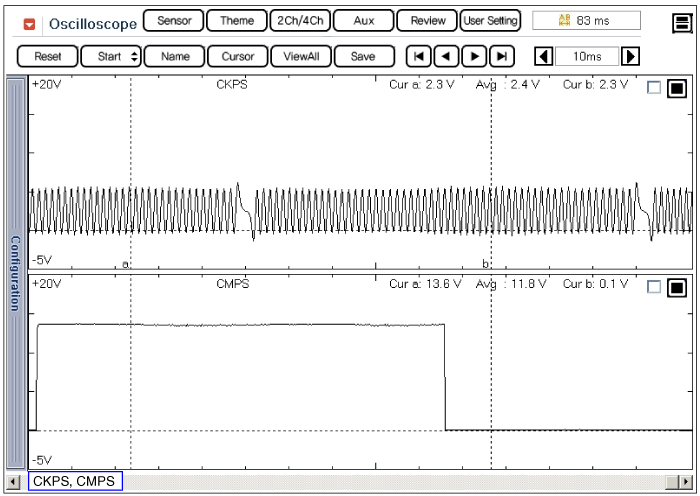

В этом примере показан типичный датчик положения коленчатого вала (CkPS).
и сигнал датчика положения распределительного вала (CMPS) на холостом ходу. Блок управления PCM
опережение впрыска и зажигания с помощью этих сигналов.
Обычно сигнал CkPS используется для определения положения поршня.
сигнал CMPS используется для определения верхней мертвой точки каждого цилиндра.
Технические характеристики датчика положения коленчатого вала (CKPS)
Спецификация
ПараметрСпецификацияСопротивление катушки (x)774 ~ 946 [20°C (68°F)]
...
Принципиальные схемы датчика положения коленчатого вала (CKPS)
Принципиальная электрическая схема
(М/Т)
(В)
...
