Kia Cadenza: Система управления двигателем / Расположение компонентов и комплектующих
| Расположение компонентов |
|

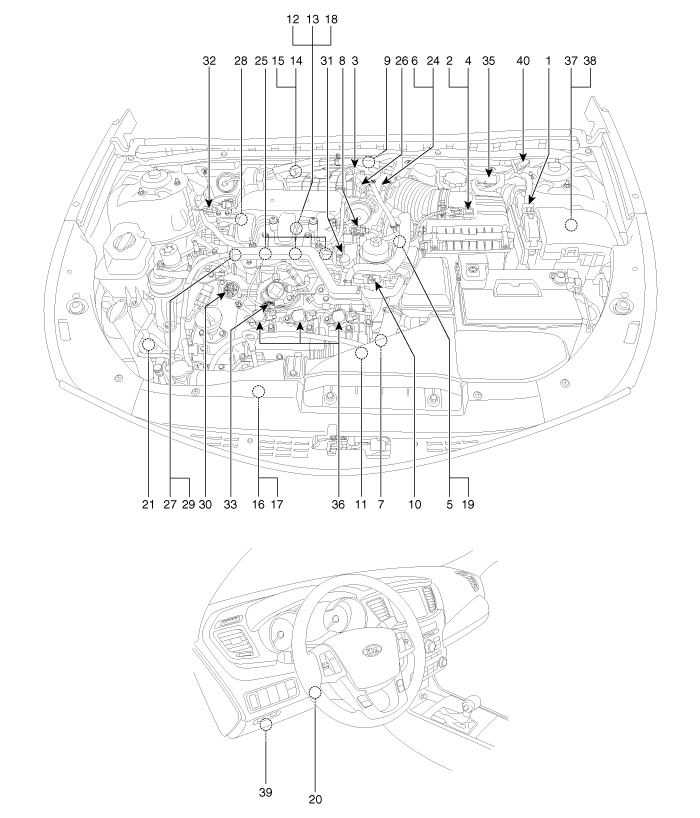

1. ECM (модуль управления двигателем)
2. Датчик барометрического давления (ДДД) 3. Датчик абсолютного давления в коллекторе (MAPS) 4. Датчик температуры впускного воздуха (IATS) 5. Датчик температуры охлаждающей жидкости двигателя (ECTS) 6. Датчик положения дроссельной заслонки (TPS) [встроен в модуль ETC] 7. Датчик положения коленчатого вала (CKPS) 8. Датчик положения распределительного вала (CMPS) [ряд 1/впуск] 9. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп] 10. Датчик положения распределительного вала (CMPS) [ряд 2/впуск] 11. Датчик положения распределительного вала (CMPS) [ряд 2/выхлоп] 12. Датчик детонации (КС) [Банк 1] 13. Датчик детонации (КС) [Банк 2] 14. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 1] 15. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 2] 16. Датчик кислорода с подогревом (HO2S) [ряд 2 / датчик 1] 17. Датчик кислорода с подогревом (HO2S) [ряд 2 / датчик 2] 18. Датчик давления в рампе (RPS) 19. Датчик температуры масла CVVT (OTS) 20. Датчик положения акселератора (APS) |
21. Датчик давления кондиционера (APT)
22. Датчик давления в топливном баке (FTPS) 23. Датчик уровня топлива (ДУТ) 24. Двигатель ETC [интегрирован в модуль ETC] 25. Инжектор 26. Электромагнитный клапан управления продувкой (PCSV) 27. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск] 28. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп] 29. Масляный регулирующий клапан CVVT (OCV) [ряд 2/впуск] 30. Масляный регулирующий клапан CVVT (OCV) [ряд 2 / выпуск] 31. Электромагнитный клапан регулируемого впуска (VIS) №1 32. Электромагнитный клапан регулируемого впуска (VIS) №2 33. Клапан контроля давления топлива (FPCV) 34. Клапан закрытия канистры (CCV) 35. Коробка привода форсунки (IDB) 36. Катушка зажигания 37. Главное реле 38. Реле топливного насоса 39. Разъем канала передачи данных (DLC) [16-контактный] 40. Многоцелевой контрольный разъем [20 контактов] |
|
1. ECM (модуль управления двигателем)
|
2. Датчик барометрического давления (ДДД)
4. Датчик температуры впускного воздуха (IATS) |
|
|
|
|
3. Датчик абсолютного давления в коллекторе (MAPS)
6. Датчик положения дроссельной заслонки (TPS) [встроен в модуль ETC] 26. Электромагнитный клапан управления продувкой (PCSV) |
5. Датчик температуры охлаждающей жидкости двигателя (ECTS)
|
|
|
|
|
7. Датчик положения коленчатого вала (CKPS)
|
8. Датчик положения распределительного вала (CMPS) [ряд 1/впуск]
|
|
|
|
|
9. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп]
|
10. Датчик положения распределительного вала (CMPS) [ряд 2/впуск]
|
|
|
|
|
11. Датчик положения распределительного вала (CMPS) [ряд 2/выхлоп]
|
12. Датчик детонации (КС) [Банк 1]
13. Датчик детонации (КС) [Банк 2] |
|
|
|
|
14. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 1]
|
15. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 2]
|
|
|
|
|
16. Датчик кислорода с подогревом (HO2S) [ряд 2 / датчик 1]
|
17. Датчик кислорода с подогревом (HO2S) [ряд 2 / датчик 2]
|
|
|
|
|
18. Датчик давления в рампе (RPS)
|
19. Датчик температуры масла CVVT (OTS)
|
|
|
|
|
20. Датчик положения акселератора (APS)
|
21. Датчик давления кондиционера (APT)
|
|
|
|
|

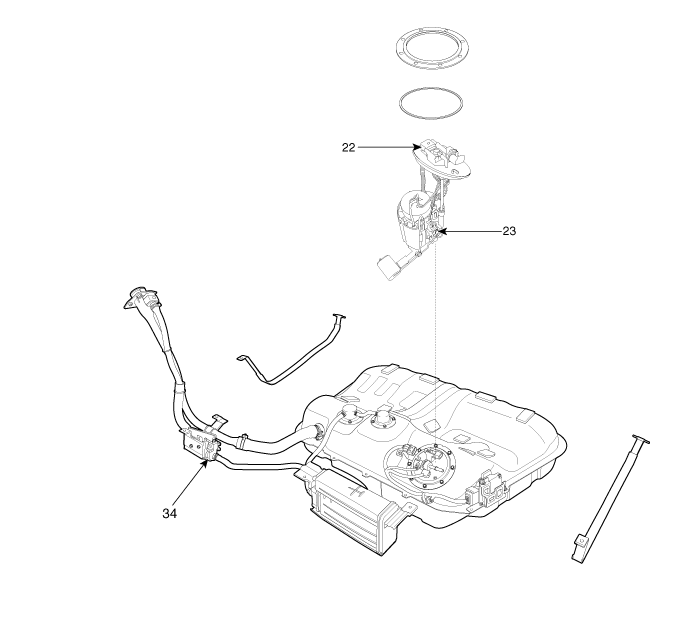

22. Датчик давления в топливном баке (FTPS)
|
23. Датчик уровня топлива (ДУТ)
|
|
|
|
|
25. Инжектор
|
27. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск]
29. Масляный регулирующий клапан CVVT (OCV) [ряд 2/впуск] |
|
|
|
|
28. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп]
|
30. Масляный регулирующий клапан CVVT (OCV) [ряд 2 / выпуск]
|
|
|
|
|
31. Электромагнитный клапан регулируемого впуска (VIS) №1
|
32. Электромагнитный клапан регулируемого впуска (VIS) №2
|
|
|
|
|
33. Клапан контроля давления топлива (FPCV)
36. Катушка зажигания |
35. Коробка привода форсунки (IDB)
|
|
|
|
|
37. Главное реле
38. Реле топливного насоса |
39. Разъем канала передачи данных (DLC) [16-контактный]
|
|
|
|
|
40. Многоцелевой контрольный разъем [20 контактов]
|
|
|
|
|
