Удаление

При замене ECM на автомобиле, оснащенном иммобилайзером, необходимо выполнить процедуру, описанную ниже.

[В случае установки бывшего в употреблении ECM]

1)	Выполните процедуру «Нейтральный режим ЕСМ» с помощью GDS. (См. Электрическая система кузова — «Система иммобилайзера»)

2)	После завершения «Нейтрального режима ЕСМ» выполните процедуру «Обучения клавиш» с помощью GDS. (См. Электрическая система кузова — «Система иммобилайзера»)

[В случае установки нового ECM]

Выполните процедуру «обучения клавиш» с помощью GDS.

(См. Электрическая система кузова — «Система иммобилайзера»)

При замене ECM на автомобиле, оснащенном системой интеллектуального ключа (запуск с кнопки), необходимо выполнить процедуру, описанную ниже.

[В случае установки бывшего в употреблении ECM]

1)	Выполните процедуру «Нейтральный режим ЕСМ» с помощью GDS. (См. Электрическая система кузова — «Система иммобилайзера»)

2)	После завершения «Нейтрального режима ЕСМ» вставьте ключ (или нажмите кнопку запуска) и поверните его в положение IGN ON и OFF. Тогда ECM автоматически получает информацию об интеллектуальном ключе.

[В случае установки нового ECM]

Вставьте ключ (или нажмите кнопку запуска) и поверните его в Зажигание включено и выключено. Затем ECM запоминает информацию смарт-ключа. автоматически.

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите крышку.

3.	Отсоедините разъем блока ЕСМ (А).

4.	Снимите воздушный фильтр в сборе. (См. Механическая система двигателя — «Воздушный фильтр»)

5.	Снимите лоток аккумулятора. (См. Электрическая система двигателя — «Аккумулятор»)

6.	Снимите установочные болты (А) и гайку (В) кронштейна блока ЕСМ.

7.	Отвернув установочные гайки (А), снимите модуль ЕСМ (В) с кронштейна.

Монтаж

При замене ECM на автомобиле, оснащенном иммобилайзером, необходимо выполнить процедуру, описанную ниже.

[В случае установки бывшего в употреблении ECM]

1)	Выполните процедуру «Нейтральный режим ЕСМ» с помощью GDS. (См. Электрическая система кузова — «Система иммобилайзера»)

2)	После завершения «Нейтрального режима ЕСМ» выполните процедуру «Обучения клавиш» с помощью GDS. (См. Электрическая система кузова — «Система иммобилайзера»)

[В случае установки нового ECM]

Выполните процедуру «обучения клавиш» с помощью GDS.

(См. Электрическая система кузова — «Система иммобилайзера»)

[В случае установки бывшего в употреблении ECM]

1)	Выполните процедуру «Нейтральный режим ЕСМ» с помощью GDS. (См. Электрическая система кузова — «Система иммобилайзера»)

2)	После завершения «Нейтрального режима ЕСМ» вставьте ключ (или нажмите кнопку запуска) и поверните его в положение IGN ON и OFF. Тогда ECM автоматически получает информацию об интеллектуальном ключе.

[В случае установки нового ECM]

Установите в порядке, обратном снятию.

Гайка установки ЭБУ:

9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-сила·фут)

Болт/гайка крепления кронштейна ECM:

9,8 ~ 11,8 Н·м (1,0 ~ 1,2 кгс·м, 7,2 ~ 8,7 фунт-сила·фут)

Процедура проверки проблем ECM

ПРОВЕРКА ЦЕПИ МАССА ECM: Измерьте сопротивление между ECM и заземление шасси с использованием задней стороны разъема жгута ECM в качестве стороны ECM контрольно-пропускной пункт. Если проблема обнаружена, устраните ее.

Спецификация: Ниже 1 Ом

2.	ПРОВЕРКА РАЗЪЕМА ECM: Отсоедините разъем ECM и визуально проверьте клеммы массы со стороны ECM и со стороны жгута на предмет погнутых контактов или плохое контактное давление. Если проблема обнаружена, устраните ее.

3.	Если проблема не обнаружена на шагах 1 и 2, возможно, ECM неисправен. неисправный. Если это так, замените ECM новым, а затем проверьте автомобиль снова. Если машина работает нормально, то проблема была скорее всего с ЭБУ.

ПОВТОРНО ПРОВЕРЬТЕ ОРИГИНАЛЬНЫЙ ECM: Установите оригинальный ECM (может быть сломан) в заведомо исправный автомобиль и проверьте автомобиль. Если проблема повторится, замените оригинальный ECM на новый. Если проблема не происходит, это прерывистая проблема.

(См. «Процедура проверки периодически возникающих проблем» в разделе «Основная процедура проверки»)

Процедура программирования VIN

VIN (идентификационный номер автомобиля) — это номер, который имеет информация о транспортном средстве (производитель, тип транспортного средства, модельный ряд/серия транспортного средства, кузов Тип, тип двигателя, тип трансмиссии, год выпуска, расположение завода и т. д. вперед. Для получения дополнительной информации, пожалуйста, обратитесь к группе "GI" в этом РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ). При замене ECM VIN должен быть запрограммирован в ЕСМ. Если в памяти ECM нет VIN, выводится код неисправности (DTC P0630). набор.

Запрограммированный VIN изменить нельзя. При написании VIN внимательно подтвердите VIN

1.	Выберите функцию «Запись VIN» в «Управление программным обеспечением автомобиля».

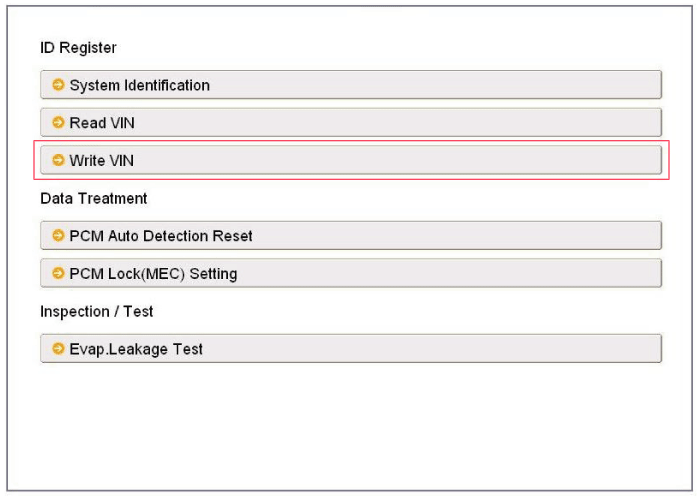

2.	Выберите «Записать VIN» в «Регистрация удостоверения личности».

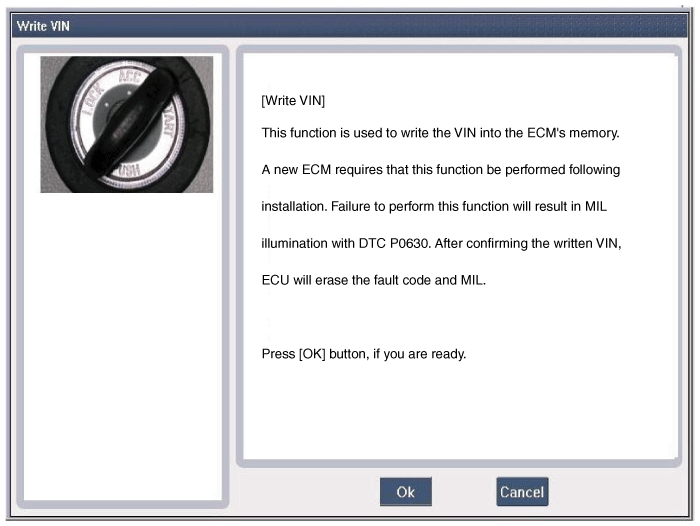

Введите ВИН.

Перед вводом VIN еще раз подтвердите VIN, потому что запрограммированный VIN нельзя изменить.

4.	Выключите зажигание, а затем снова включите его.
