Kia Forte: механическая коробка передач / выключатель фонарей заднего хода
Технические характеристики
| Технические характеристики |
|
Элемент
|
Указанный
|
|
Тип
|
ВКЛ ВЫКЛ
|
|
Рабочее состояние
|
Задний ход
|
|
Рабочее напряжение
|
10В - 15В
|
|
Рабочие температуры
|
от -30°C до 100°C [от -30°F до 212°F]"
|
Компоненты и расположение компонентов

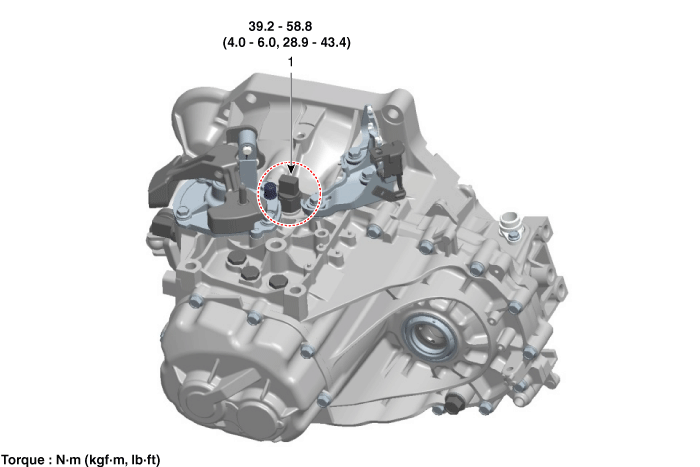

| Расположение компонента |
|
1. Резервное копирование
выключатель лампы
|
|
Описание и работа
| Описание |
| • |
Обнаруживает операцию переключения на заднюю передачу. |
| • |

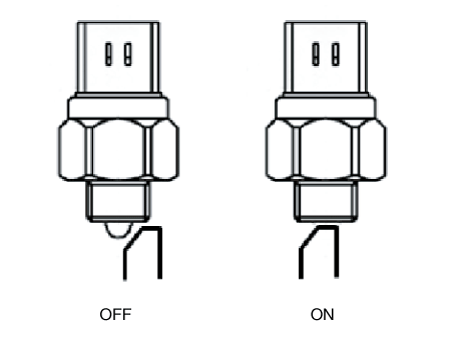

Когда коробка передач находится в положении заднего хода, коврик переключения заднего хода включает выключатель фонарей заднего хода, нажимая на стержневую часть выключателя. |
Процедуры ремонта
| осмотр |
| 1. |
Снимите воздушный фильтр в сборе и воздуховод. (См. Механическая система двигателя — «Воздушный фильтр») |
| 2. |
Снимите батарею и поддон для батареи. (См. Электрическая система двигателя — «Аккумулятор») |
| 3. |

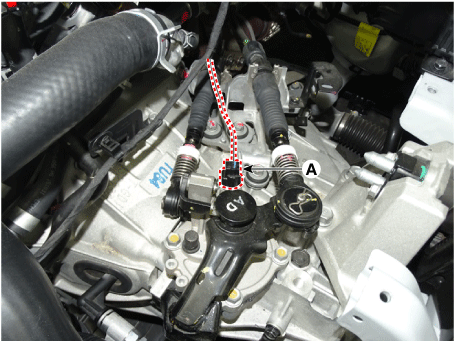

Отсоедините разъем выключателя фонарей заднего хода (А).
|
| 4. |

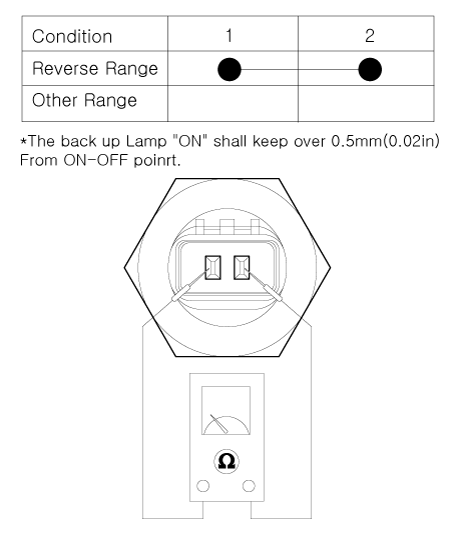

Проверьте целостность цепи между клеммой питания и клеммой сигнала.
|
| Удаление |
| 1. |
Снимите воздушный фильтр в сборе и воздуховод. (См. Механическая система двигателя — «Воздушный фильтр») |
| 2. |
Снимите батарею и поддон для батареи. (См. Электрическая система двигателя — «Аккумулятор») |
| 3. |
Отсоедините разъем выключателя фонарей заднего хода (А).
|
| 4. |

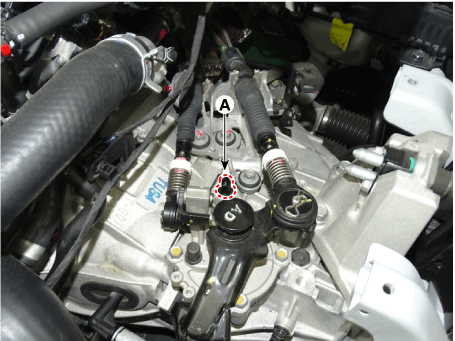

Снимите выключатель фонарей заднего хода (А).
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
Выключатель фонаря заднего хода необходимо заменить новым. (Не используйте повторно это.) |
