Kia Forte: механическая коробка передач / датчик скорости автомобиля
Технические характеристики
Элемент
|
Спецификация
|
Тип
|
датчик Холла
|
Рабочее напряжение
|
6,5
-1 5В
|
Выходное напряжение
|
ВН ≤ 0,5 В
|
(При выходном токе 15 мА)
|
Описание и работа
Расположение компонента : Картер механической коробки передач
Принцип работы: Датчик скорости автомобиля (VSS) является датчиком Холла и воспринимает
скорость вращения дифференциала.
Функция
|
•
|
Сравнение скорости двигателя со скоростью автомобиля, рассчитанной на основе автомобиля
сигнал датчика скорости, ECM распознает включенную передачу.
|
|
•
|
Основываясь на информации о включенной передаче, ECM выполняет оптимальную подачу топлива.
коррекция количества впрыска.
|
|
•
|
Сигнал VSS также используется в измерителе скорости кластера, модуле управления кондиционером,
БКМ и др.
|
Процедуры ремонта
С осмотром жгута
|
1.
|
Проверьте датчик скорости автомобиля с помощью KDS.
(если нормально, отображается текущая скорость автомобиля)
|
|
2.
|
Проверьте, соответствует ли текущая скорость автомобиля скорости автомобиля, отображаемой на
КДС.
|
|
3.
|
Проверьте наличие повреждений разъемов и проводки.
|
|
4.
|
Проверьте мощность.
|
(2)
|
Отсоедините датчик скорости автомобиля.
|
|
(4)
|
Проверьте напряжение клеммы питания.
|
Спецификация: 11,5 В - 13,0 В
|
|
|
|
5.
|
Проверьте сигнал.
|
(2)
|
Отсоедините датчик скорости автомобиля.
|
|
(4)
|
Проверьте напряжение на сигнальной клемме.
|
Спецификация: 8,0 В - 11,5 В
|
|
|
|
6.
|
Проверьте землю.
|
(2)
|
Отсоедините датчик скорости автомобиля.
|
|
(4)
|
Проверьте напряжение между сигнальной клеммой и массой кузова.
|
|
(5)
|
Проверьте напряжение между сигнальной клеммой и клеммой заземления.
|
Спецификация: (4) - (5) = в пределах 200 мВ
|
|
|
Проверка компонентов
|
1.
|
IG KEY "ВЫКЛ", ДВИГАТЕЛЬ "ВЫКЛ".
|
|
2.
|
Отсоедините разъем датчика скорости автомобиля.
|
|
3.
|
Отсоедините датчик скорости автомобиля и ведомую шестерню.
|
|
4.
|

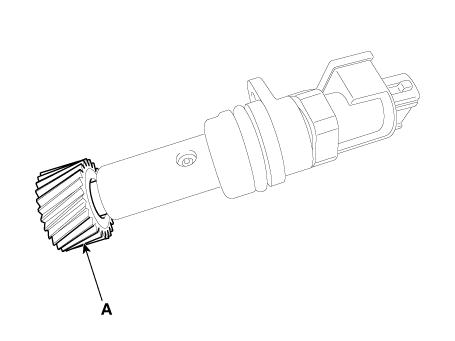

Проверьте износ шлица (А).
|
|
5.
|
Проверьте вращающееся состояние ведомой шестерни датчика скорости автомобиля.
|
|
6.
|
Подсоедините разъем датчика скорости автомобиля и IG KEY «ON».
|
|
7.
|
Проверните ведомую шестерню рукой.
|
Спецификация: генерируется сигнал скорости автомобиля.
|
|
|
1.
|
Снимите воздушный фильтр в сборе и воздуховод.
(См. Механическая система двигателя — «Воздушный фильтр»)
|
|
2.
|
Снимите батарею и поддон для батареи.
(См. Электрическая система двигателя — «Аккумулятор»)
|
|
3.
|

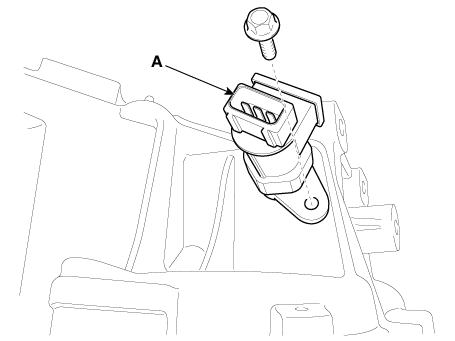

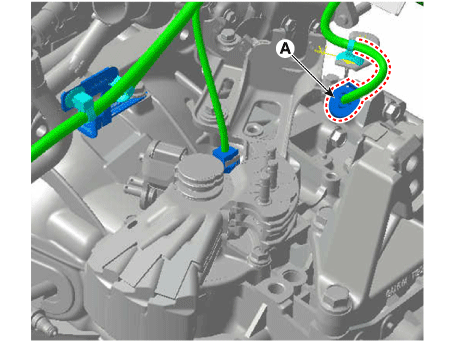

Отсоедините разъем датчика скорости автомобиля (А).
|
|
4.
|
Снимите датчик скорости автомобиля (А) и ведомую шестерню.
|
Момент затяжки:
5,9–7,8 Н·м (0,6–0,8 кгс·м, 4,3–5,8 фунт·фут)
|
|
После снятия датчика скорости следите за тем, чтобы внутрь не попала пыль, посторонние
вопросы и т. д. в отверстие датчика скорости.
|
|
|
5.
|

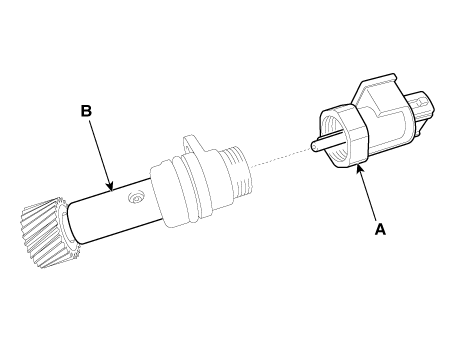

Разъедините датчик скорости автомобиля (А) и ведомую шестерню (В).
|
|
1.
|
Установите в порядке, обратном снятию.
|

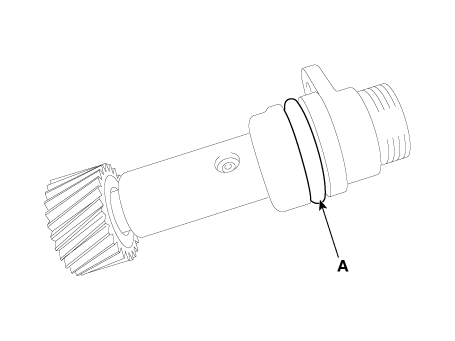

Не используйте повторно уплотнительное кольцо (A).
|
|
