Канистра

Процедуры ремонта

Снятие и установка

1. 1

   Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите воздушный фильтр топливного бака.

   (См. Система контроля выбросов паров топлива — «Воздушный фильтр топливного бака»)

3. 3

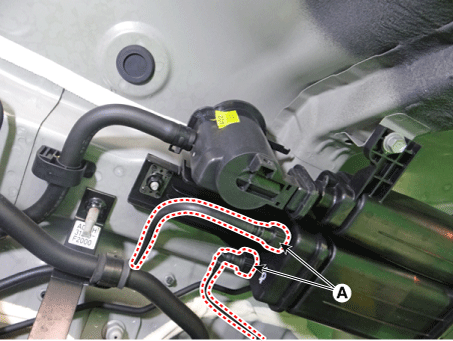

   Отсоедините быстроразъемный соединитель паровых шлангов (А).



4. 4

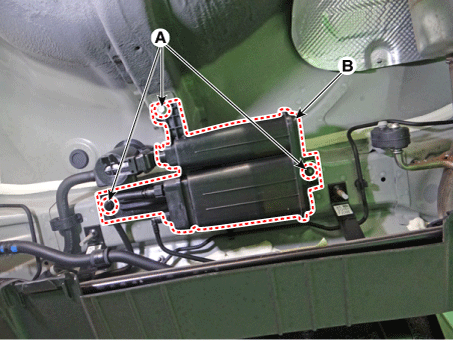

   Снимите установочный болт и гайки протектора (A), а затем снимите канистра (В).

   Момент затяжки : 21,5–24 Н·м



5. 5

   Установите в порядке, обратном снятию.

осмотр

1. Визуально проверьте наличие следующих элементов.

   • Трещины или течь канистры

   • Плохое соединение, деформация или повреждение парового шланга/трубки.

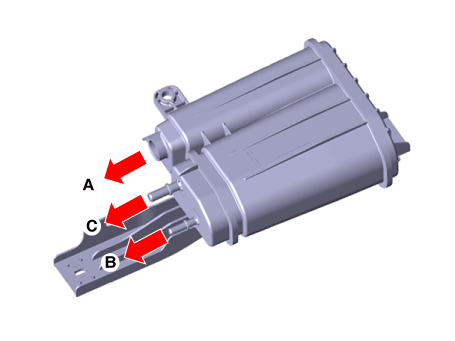

   A: Канистра ↔ Атмосфера

   B: Канистра ↔ Впускной коллектор

   C: Канистра ↔ Топливный насос
