Задний нижний рычаг

Процедуры ремонта

Удаление

1. 1

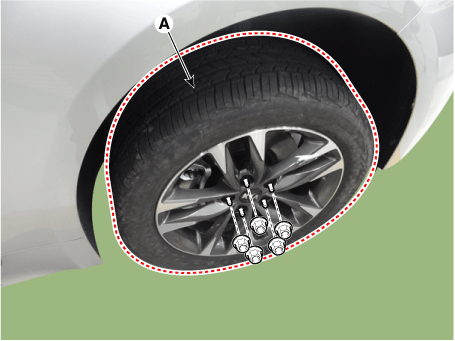

   Снимите колесные гайки, колесо и шину (А) со ступицы.

   Момент затяжки: 107,9–128 Н·м



2. 2

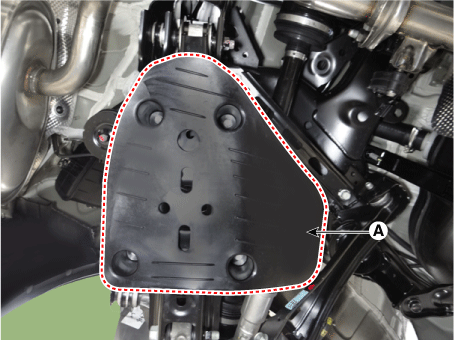

   Снимите заднюю крышку нижнего рычага (А).



3. 3

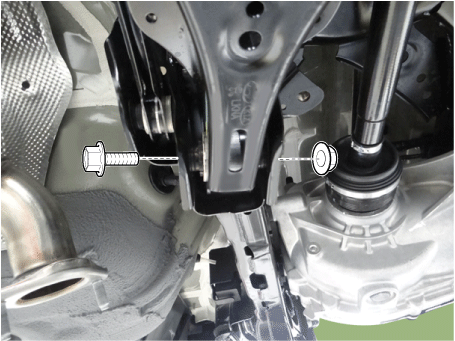

   Ослабьте болт и гайку заднего нижнего рычага, а затем отделите нижний рычаг. от задней оси.

   Момент затяжки : 156,9–176 Н·м



4. 4

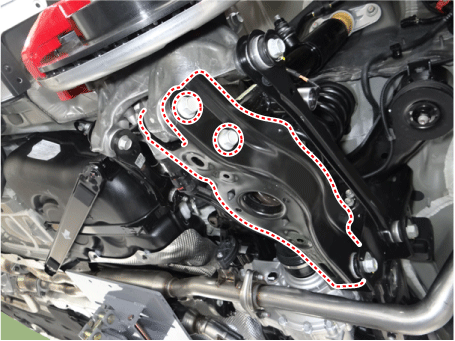

   Ослабьте болт и гайку и снимите задний нижний рычаг.

   Момент затяжки: 137,3–157 Н·м



5. 5

   Установите в порядке, обратном снятию.

6. 6

   Проверьте выравнивание.

   (См. Система подвески — «Выравнивание»)

осмотр

1. 1

   Проверьте втулку на предмет износа и износа.

2. 2

   Проверьте задний нижний рычаг на предмет деформации.

3. 3

   Проверьте цилиндрическую пружину и подушку пружины на износ и деформацию.

4. 4

   Проверьте наличие всех болтов и гаек.
