Задний амортизатор

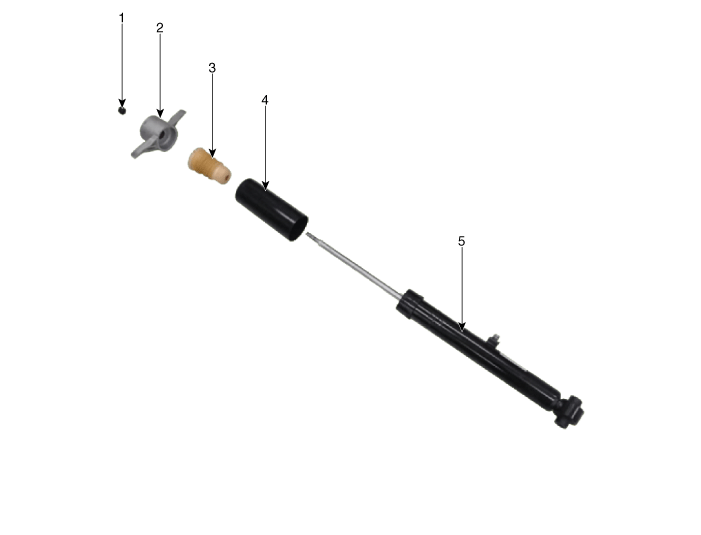

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

1. 1

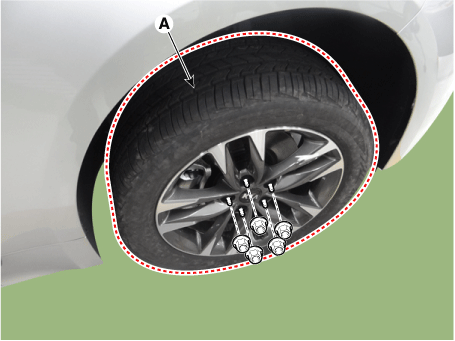

   Снимите колесные гайки, заднее колесо и шину (А) со ступицы.

   Момент затяжки : 107,9–128 Н·м



2. 2

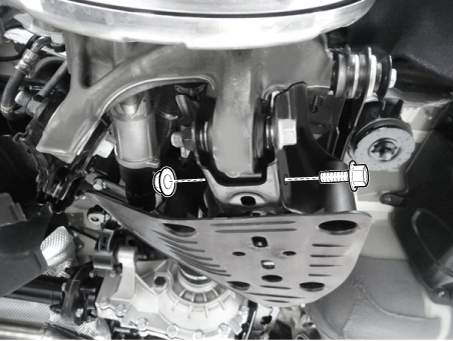

   Ослабьте болт и гайку заднего амортизатора.

   Момент затяжки : 156,9–176 Н·м



3. 3

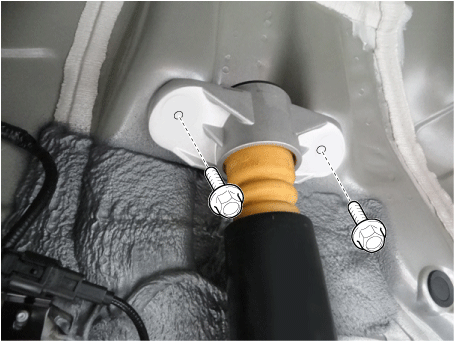

   Ослабьте верхние болты заднего амортизатора и снимите задний амортизатор. поглотитель.

   Момент затяжки : 63,7–78 Н·м



4. 4

   Установите в порядке, обратном снятию.

Разборка

1. 1

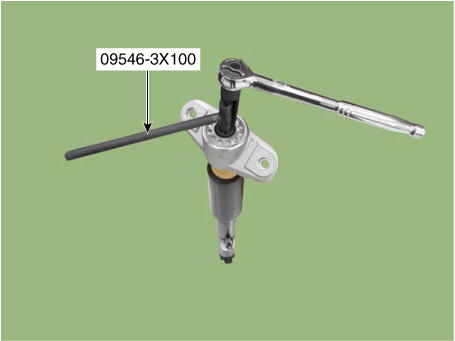

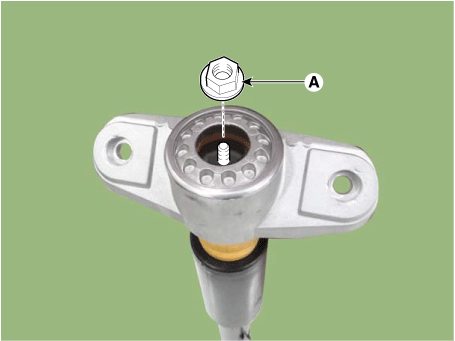

   Используя SST (09546-3X100), ослабьте стопорную гайку амортизатора (A).

   Момент затяжки : 21,5–31 Н·м





2. 2

   Установите в порядке, обратном снятию.

осмотр

1. 1

   Проверьте резиновые детали на предмет износа и износа.

2. 2

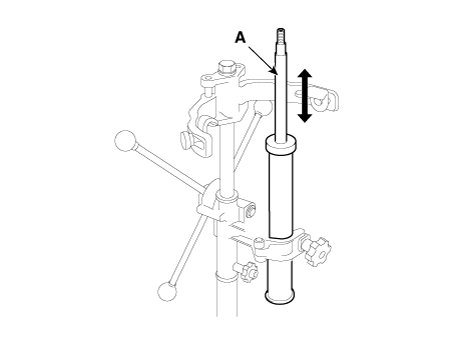

   Сожмите и выдвиньте шток поршня (А) и убедитесь в отсутствии аномальных сопротивление или необычный звук во время работы.



Утилизация

1. 1

   Полностью выдвиньте шток поршня.

2. 2

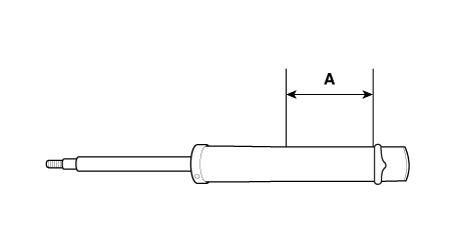

   Просверлите отверстие в секции (А) для удаления газа из баллона.
