Система контроля давления в шинах

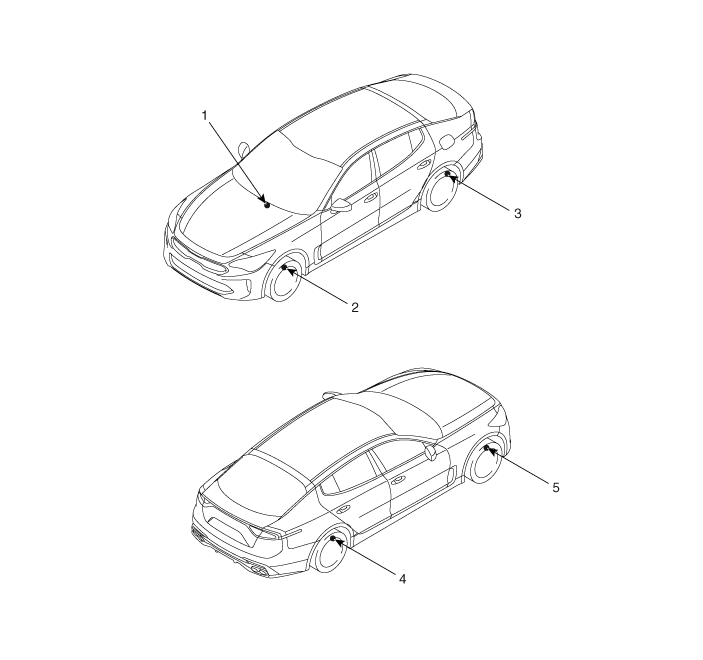

Компоненты и расположение компонентов

Компоненты

Описание и работа

Описание

СТЕКЛА Лампа

• Предупреждение о перекачке шин / утечке.



1. 1

   Включите условие

   • Когда давление в шинах ниже допустимого порога

   • Когда датчик обнаруживает быструю утечку.

   • Указывает, что шину необходимо повторно накачать до указанного давления. / ремонт.

2. 2

   Выключить условие

   • Недостаточное давление: Когда давление в шинах превышает [порог предупреждения + гистерезис].

   • Быстрая утечка: когда давление в шинах превышает [порог предупреждения об утечке].

Предупреждение о коде неисправности

1. 1

   Включите условие

   • Когда система обнаруживает неисправность вне приемника/датчика.

   • Когда система обнаруживает неисправность приемника.

   • Когда система обнаруживает неисправность датчика.

2. 2

   Выключить условие

   • Если неисправность считается «критической», лампа продолжает гореть. в течение текущего цикла зажигания (даже если код неисправности был понижен в должности). Это связано с тем, что важно довести проблему до внимание водителя. На следующем цикле зажигания понижение условия будут перепроверены. Если возникают условия понижения, лампа будет выключена. Он останется включенным до понижения DTC. проверка завершена.

   • «Некритические» неисправности — это те, которые могут возникать временно, например, при падении напряжения. автомобильный аккумулятор под напряжением. Поэтому лампа выключена когда возникает условие понижения DTC.

Системная ошибка

1. Общие функции

   • Система отслеживает ряд входных данных во времени, чтобы определить наличие неисправности.

   • Неисправности ранжируются в соответствии с тем, какая из них наиболее вероятна. причина.

   • Можно сохранить до 15 неисправностей.

   • Некоторые неисправности не покрываются DTC. К ним относятся:

   а. Тепловое отключение датчика (более 257°F/125 °C). б. Заедание линии зажигания: требуется наблюдение за лампами на Включите зажигание для диагностики.

Поиск неисправностей

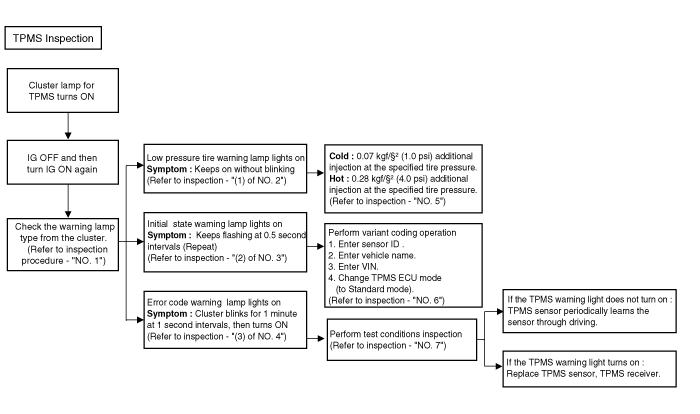

Метод проверки TPMS

осмотр

1. 1

   Типы сигнальных ламп

   • Горит не мигая : Контрольная лампа низкого давления в шинах

   • Постоянно мигает с интервалом в 0,5 секунды : Предупреждение о начальном состоянии лампа

   • Кластер мигает в течение 1 минуты с интервалом в 1 секунду, затем ВКЛ : Лампа предупреждения о коде ошибки

2. 2

   (1) Проверьте состояние контрольной лампы.

   • Проверьте состояние контрольной лампы автомобиля.

   • Проверьте, не вызвано ли состояние контрольной лампы низким давлением в шинах.



     Симптом: Горит, не мигая.

3. 3

   (2) Проверьте состояние контрольной лампы.

   • Проверьте состояние контрольной лампы автомобиля.

   • Проверьте, не вызвано ли состояние контрольной лампы исходным состоянием. (исходный режим) приемника TPMS.



     Симптом: постоянно мигает с интервалом в 0,5 секунды.

4. 4

   (3) Проверьте состояние контрольной лампы.

   • Проверьте состояние контрольной лампы автомобиля.

   • Проверьте, не вызвано ли состояние контрольной лампы кодом ошибки (TPMS). неисправность приемника и датчика TPMS).

     Симптом: Кластер мигает в течение 1 минуты с интервалом в 1 секунду, затем включается.

5. 5

   Контрольная лампа низкого давления в шинах

   Холодный: автомобиль останавливается более 60 минут после остановки.

   → Дополнительный впрыск 0,07 кгс/см² (1,0 фунт/кв. дюйм) при указанном давлении в шинах.

   Горячее: Транспортное средство

   → Дополнительный впрыск 0,28 кгс/см² (4,0 фунта на кв. дюйм) при указанном давлении в шинах.

6. 6

   Осмотрите контрольную лампу исходного состояния

   А.	сигнальная лампа TPMS (1) Проверьте состояние контрольной лампы TPMS. (2) Постоянно мигает с интервалом в 0,5 секунды. -> Исходное состояние сигнальная лампа

   Б.

   Что нужно проверить в случае мигания контрольной лампы (1) Введите идентификатор датчика. (См. Приемник TPMS — «Процедуры ремонта») (2) Введите название автомобиля. (См. Приемник TPMS — «Процедуры ремонта») (3) Введите VIN-код. (См. Приемник TPMS — «Процедуры ремонта») (4) Измените режим ЭБУ TPMS (на стандартный режим).

7. 7

   Контрольный список DTC для проверки производительности.
