Руководство по ремонту Kia Stonic (YB) / Система DCT (трансмиссия с двойным сцеплением) / Управление коробкой передач с двойным сцеплением / Входной датчик скорости 1

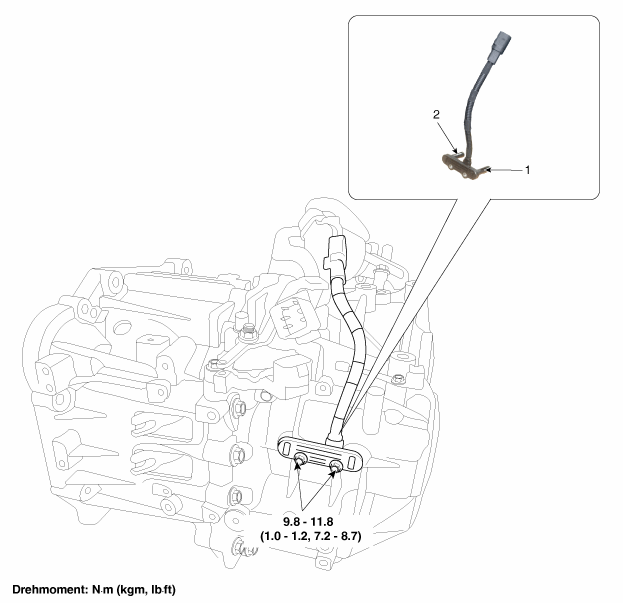

Компоненты и обзор компонентов
ОБЗОР КОМПОНЕНТОВ

1. Входной датчик скорости 1 (нечетный)
2. Датчик частоты вращения входного вала 2 (прямой)


Спецификации
СПЕЦИФИКАЦИЯ

позиция
СПЕЦИФИКАЦИЯ
Тип
Датчик Холла
РАБОЧЕЕ СОСТОЯНИЕ
от -40 до 150 ℃
выходной сигнал
Высокий: 11,8~16,8 мА
Низкий: 5,9~8,4 мА

описание и работа
Описание

Датчик скорости входного вала важен, потому что он измеряет скорость первичного вала и отправляет эту информацию в модуль управления коробкой передач (TCM). отправляет.

Эта информация требуется для всех функций, таких как управление с обратной связью, Управление переключением и обнаружение отказов для других датчиков.

Схематические изображения

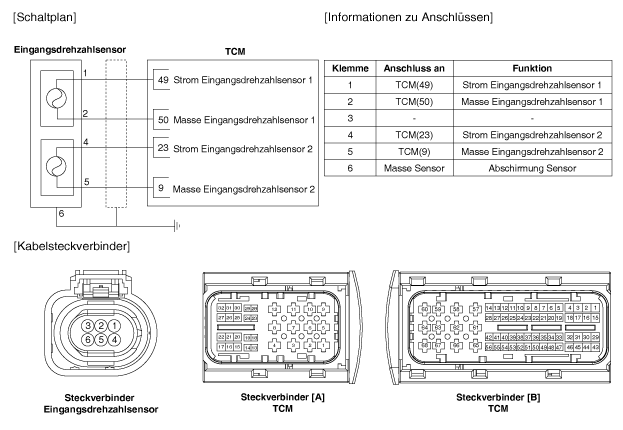

принципиальная электрическая схема

процедуры ремонта
расширение
1.

Снимите привод сцепления.

(См. Управление коробкой передач с двойным сцеплением — «Привод сцепления»)

2.

Отсоедините разъем (А) от датчика частоты вращения входного вала.

3.

Снимите датчик частоты вращения входного вала (А).

Момент затяжки:

9,8~11,8 Нм (1,0~1,2 кгм)

монтаж
1.

Установка производится в порядке, обратном снятию.

Перед установкой датчика входной скорости проверьте состояние сборки уплотнительных колец (A) и трансмиссионное масло на поверхности уплотнительных колец Проинструктировать.
