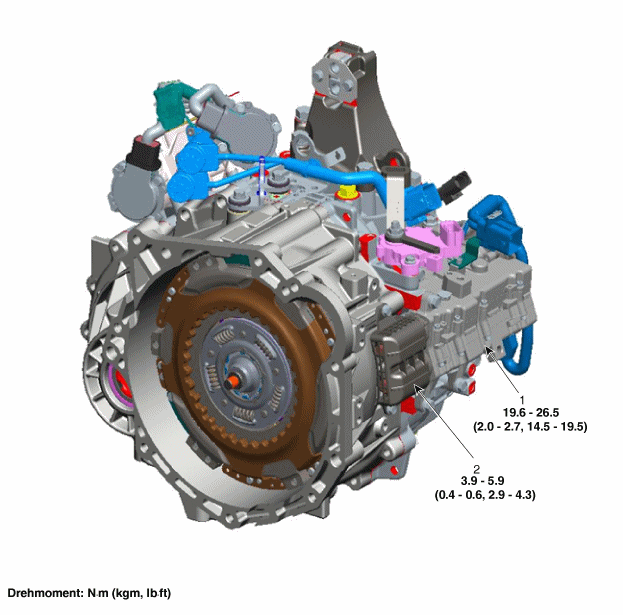

| ОБЗОР КОМПОНЕНТОВ |
|
1. Привод сцепления
|
2. Крышка вилки
|
| СПЕЦИФИКАЦИЯ |
|
позиция
|
Состояние
|
СПЕЦИФИКАЦИЯ
|
|
Сопротивление (между линиями)
|
двигатель 1
|
60 мОм ±10%
|
|
двигатель 2
|
64 мОм ±10%
|
|
|
номинальное напряжение
|
12В
|
|
|
РАБОЧЕЕ СОСТОЯНИЕ
|
от -40 до 125 ℃
|
|
| Описание |
Привод сцепления использует сигналы от модуля управления коробкой передач (TCM) для управление сцеплением.

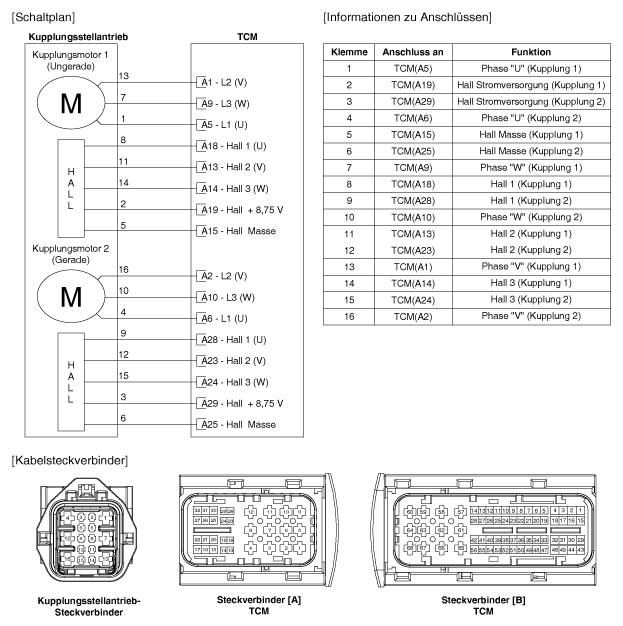

| принципиальная электрическая схема |
| расширение |
| 1. |
Снимите блок воздушного фильтра. (см. главу механика двигателя - "Воздушный фильтр") |
| 2. |
Ослабьте фиксирующий винт (А) держателя кабеля.
|
| 3. |
Ослабьте болты крепления привода сцепления (А).
|
| 4. |
Снимите нижнюю крышку. (См. главу «Механика двигателя» — «Нижняя крышка двигателя») |
| 5. |
Разъемы (A, B, C), показанные на рисунке ниже снять его. (A) Разъем привода коробки передач (B) Разъем электромагнитного клапана привода коробки передач (C) Разъем привода сцепления
|
| 6. |
Снимите кожух вилки (А).
|
| 7. |
Крепежный болт стартера (А) и нижний крепежный болт (В) удаленный.
|
| 8-й. |
Закрепите вилку выключения сцепления после установки специального инструмента (09430-A5100, 09430-A5200).
|
| 9. |
Снимите крепежный винт. (A): Крепежный винт кабеля (B): Винт крепления кронштейна привода сцепления (C): Заземляющий крепежный винт
|
| 10 |
Ослабьте винты и снимите привод сцепления (А).
|
| 11. |
При необходимости снимите электродвигатель привода сцепления (А).
|
| монтаж |
| 1. |
Установка производится в порядке, обратном снятию.
|
| ОТНОШЕНИЕ |

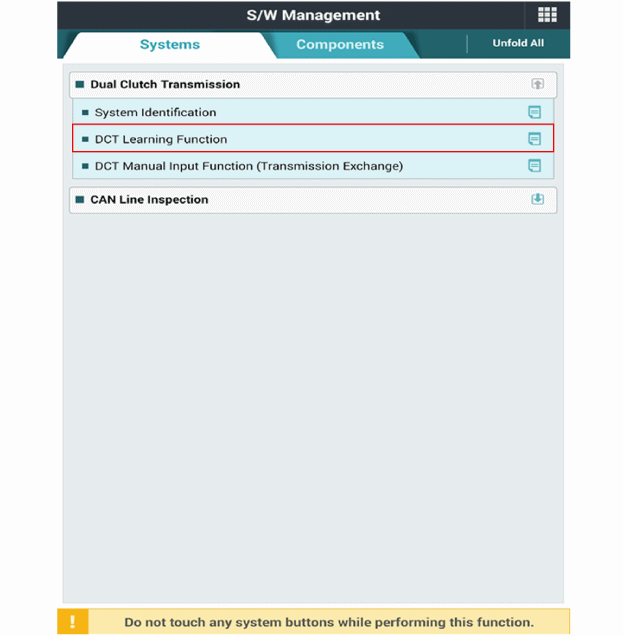

При замене узла двойного сцепления обязательно обращайтесь к таблице ниже. либо проводится коррекция износа привода сцепления.
|
| A. Сброс штока (если только привод сцепления заменен) |
Не забудьте сбросить длину штока, если только привод сцепления заменяется, а узел двойного сцепления используется повторно. Эта процедура используется для установки длины нового штока привода сцепления. по длине старого стержня. |
| 1. |
Снимите привод сцепления. (См. Привод сцепления - «Снятие»)
|
| 2. |
Привод сцепления (А), снятый с автомобиля вместе с гайкой (В), после установки специального инструмента (09430-C1302).
|
| 3. |
Измерьте и запишите длину старой тяги с затянутым рычагом.
|
| 4. |
Снимите привод сцепления со специального инструмента (09430-C1302).
|
| 5. |
После установки нового привода сцепления (А) на специальный инструмент (09430-C1302) с гайкой (B).
|
| 6. |
Закрепите тягу (В) на крюке, а затем снимите резиновое уплотнение (А).
|
| 7. |
Значения после измерения каждой длины нового стержня (А) с вытянутым новый рычаг привода сцепления.
|
| 8-й. |
Привод сцепления с установленным специальным инструментом (09430-C1302) вертикальный настраивать. |
| 9. |
Отсоедините крюк привода сцепления (А) от рычага специального инструмента. решать.
|
| 10 |
Сожмите конец стержня (А) и отпустите, когда гайка выйдет. (В) можно увидеть.
|
| 11. |
Вставьте специальный инструмент (09430-C1300) в отверстие резинового уплотнения. Длина нового штока привода сцепления при повороте специального инструмента против часовой стрелки до «длины старого стержня», который измеряли методом №3.
|
| 12. |
Привод сцепления с установленным специальным приспособлением (09320-C1302) горизонтальный снимать. |
| 13. |
Вставьте привод сцепления (А) в рычаг специального инструмента.
|
| 14 |
Убедитесь, что «Длина штока привода сцепления», показанная на рычаг вытянут и "длина штока старого актуатора сцепления", измеряется в шаге № 3 совпадения.
|
| 15 |
Установите резиновое уплотнение (А).
|
| 16 |
Снимите привод сцепления со специального инструмента (09430-C1302). |
| B. Инициализация длины стержня (если заменяется только блок двойного сцепления) |
Убедитесь, что эта процедура выполняется, когда только Блок двойного сцепления заменен, но привод сцепления использован повторно становится. Эта процедура используется для регулировки длины существующего штока привода сцепления. к длине нового изделия. |
| 1. |
Снимите привод сцепления. (См. Привод сцепления - «Снятие») |
| 2. |
Привод сцепления (А), снятый с автомобиля вместе с гайкой (В), после установки специального инструмента (09430-C1302).
|
| 3. |
Снимите крышку уплотнения (А) и закрепите стержень на крюке.
|
| 4. |
Процедура инициализации требуется, когда измеренные значения длин отдельных штоков при вытягивании рычага на снятом приводе сцепления измеренная длина короче, чем длина инициализации.
|
| 5. |

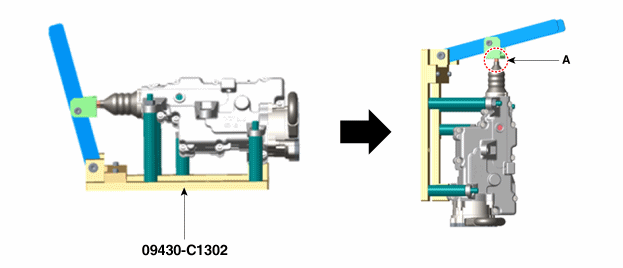

Привод сцепления с установленным специальным инструментом (09430-C1302) вертикальный настраивать. |
| 6. |
Отсоедините крюк привода сцепления (А) от рычага специального инструмента.
|
| 7. |

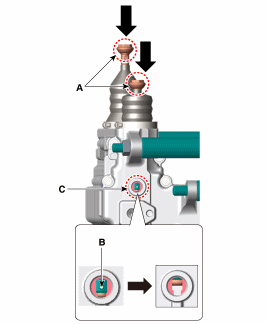

Сожмите конец стержня (А) и отпустите, когда гайка выйдет. (В) можно увидеть.
|
| 8-й. |
Вставьте специальный инструмент (09302-C1300) в отверстие резинового уплотнения. Отрегулируйте длину штока привода сцепления, повернув привод сцепления против часовой стрелки.
|
| 9. |

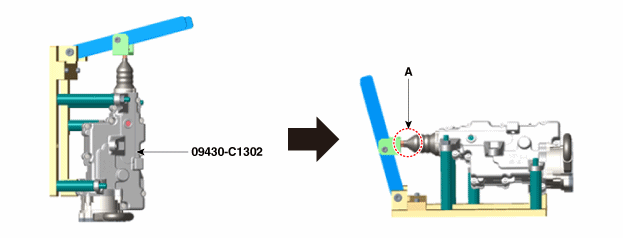

Привод сцепления с установленным специальным приспособлением (09320-C1302) горизонтальный снимать. |
| 10 |
Зацепите крюк привода сцепления (А) за рычаг специального инструмента.
|
| 11. |
Вытягивая рычаг привода сцепления, убедитесь, что установить «длину штока привода сцепления» и «длину инициализации штока привода сцепления» соответствовать.
|
| 12. |
Установите резиновое уплотнение (А).
|
| 13. |
Снимите привод сцепления со специального инструмента (09430-C1302). |
