трос переключения передач

Bauteile und bauteile-Übersicht

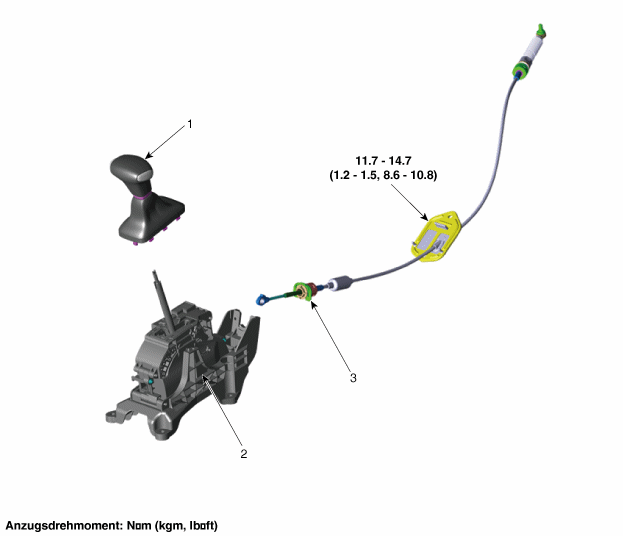

BAUTEILE-ÜBERSICHT

Репаратурверфарен

Аусбау

1. 1

   Wählhebel auf Позиция "N" звездная.

2. 2

   Luftfiltereinheit ausbauen.

   (Siehe Motormechanik - "Люфтфильтр")

3. 3

   Batterie und Batteriehalter aus dem Fahrzeug ausbauen.

   (Siehe Kapitel EE - "Батарейка")

4. 4

   Eine Mutter (B) lösen und den Schaltzug (A) entfernen.



5. 5

   Manschetten von der Oberen Konsolenabdeckung abnehmen, dann Knauf (A) durch Ziehen in Pfeilrichtung entfernen.



6. 6

   Bodenkonsole ausbauen.

   (Siehe Kapitel Karosserie - "Bodenkonsole")

7. 7

   Sicherungsstift (A) entfernen und dann Schaltseilzugstift vom Wählhebel энфернен.



8. 8

   Seilzugfassung (A) vom Wählhebel entfernen.



9. 9

   Die Muttern (B) lösen, dann Schaltzughalter (A) ausbauen. Данн ден Шальцуг в Richtung des Fahrzeuginnenraums herausziehen.



Эйнбау

1. 1

   Sicherstellen, dass sich der Wählhebel в положении "N" befindet.

2. 2

   Schaltzughalter (A) durch Festziehen der Muttern (B) anbringen.

   Anzugsdrehmoment: 11,8 ~ 14,8 Н·м



3. 3

   Seilzugfassung (A) einbauen.



4. 4

   Schaltseilzug am Hebelbolzen anbringen, dann Sicherungsstift (A) einsetzen.



5. 5

   Bodenkonsole einbauen.

   (Siehe Kapitel Karosserie - "Bodenkonsole")

6. 6

   Manschetten an der oberen Konsolenabdeckung anbringen und dann den Knauf (A) durch Drücken in Pfeilrichtung einbauen.



7. 7

   Zunächst das Spiel durch Drücken des Schaltzugs (A) в Pfeilrichtung beseitigen und dann die Mutter (B) auf das vorgegebene Anzugsdrehmoment анцихен.

   Anzugsdrehmoment: 9,8 ~ 13,7 Н·м



8. 8

   Batterie und Batterieträger einbauen.

   (Siehe Kapitel EE - "Батарейка")

9. 9

   Люфтфильтр анбринген.

   (Siehe Motormechanik - "Люфтфильтр")
