Kia Stonic: управление коробкой передач с двойным сцеплением / привод коробки передач

Руководство по ремонту Kia Stonic (YB) / Система DCT (трансмиссия с двойным сцеплением) / Управление коробкой передач с двойным сцеплением / Привод коробки передач

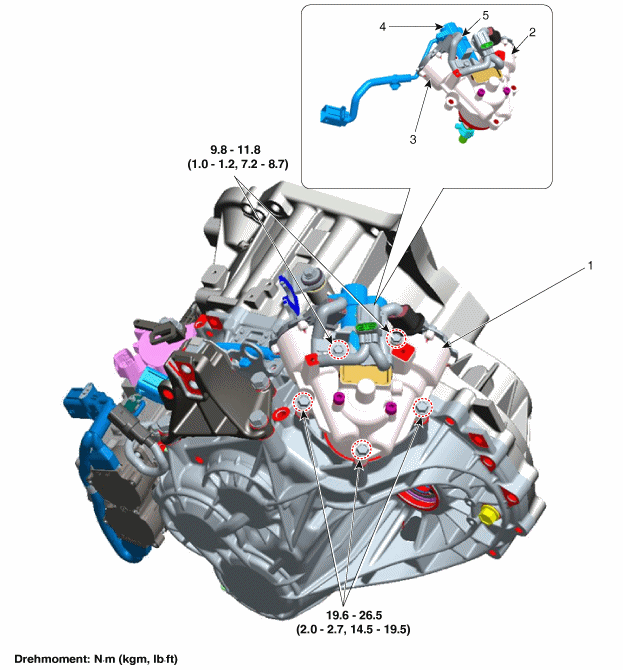

Компоненты и обзор компонентов

ОБЗОР КОМПОНЕНТОВ

1. Привод коробки передач
Двигатель 2-й передачи (прямой)
3. Переключение двигателя (нечетное)

4. Соленоид селектора (прямой)
5. Соленоид селектора (нечетный)

Спецификации

СПЕЦИФИКАЦИЯ

позиция		СПЕЦИФИКАЦИЯ
Сопротивление (между линиями)	Сдвиг двигателя 1/2	135,4 мОм ± 10%
	Селекторный электромагнитный клапан 1/2	0,7 мОм ± 10%
максимальный ток	Сдвиг двигателя 1/2	45А
	Селекторный электромагнитный клапан 1/2	20А
Выходной сигнал датчика электромагнитного клапана селектора	Нажимать	4,0 ± 0,15 В
	ТЯНУТЬ	1,0 ± 0,15 В
РАБОЧЕЕ СОСТОЯНИЕ		от -40 до 125 ℃
номинальное напряжение		13 В
Аксессуарное напряжение датчика		8,75 В ± 10%

описание и работа

Описание

•	Привод коробки передач состоит из электродвигателя переключения передач и электромагнитного клапана переключения передач.

•	Электродвигатель привода переключения передач и соленоид селектора используют сигналы от TCM для управления коробкой передач.

Схематические изображения

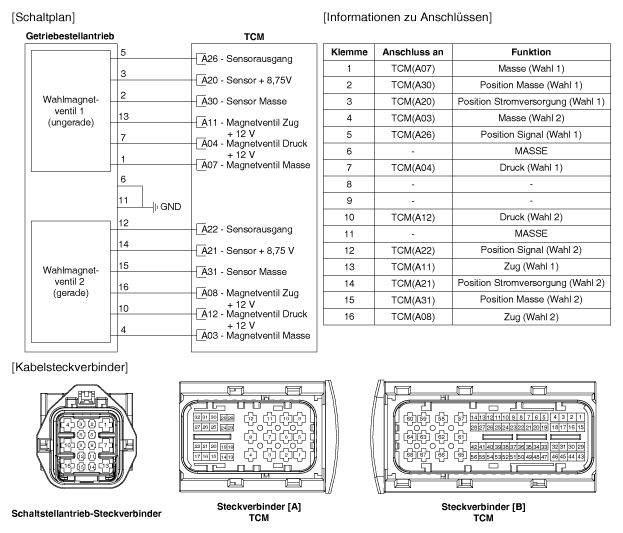

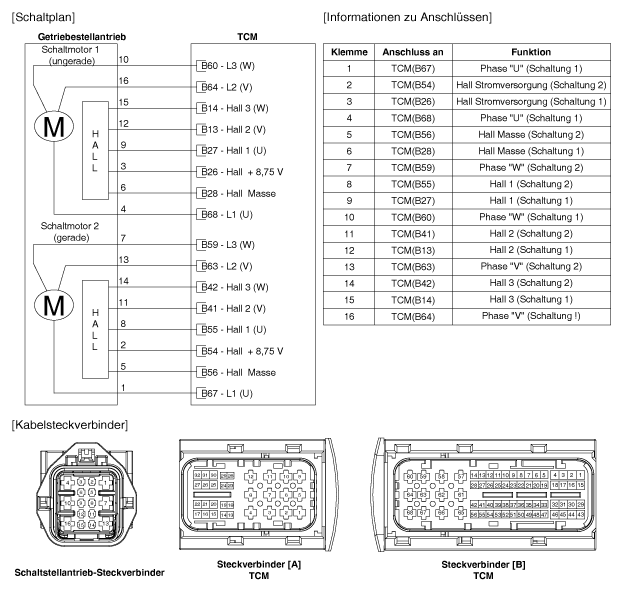

принципиальная электрическая схема

процедуры ремонта

расширение

1.	Переведите рычаг переключения передач в положение «N».

2.	Снимите блок воздушного фильтра. (См. Механическую часть двигателя — «Воздухоочиститель»)

3.	Снимите аккумулятор и держатель аккумулятора с автомобиля. (См. главу EE — «Аккумулятор»)

4.	Разъемы электродвигателя привода коробки передач/электромагнитного клапана (A). снять его.

5.	Отсоедините проводку (А) от кронштейна.

Вывернуть винты (А, В) и снять привод коробки передач.

Момент затяжки:

(А) 9,8~11,8 Нм (1,0~1,2 кгм)

(В) 19,6~26,5 Нм (2,0~2,7 кгм)

монтаж

1.	Установка производится в порядке, обратном снятию.

•	Перед установкой привода коробки передач проверьте следующее.

1)	Убедитесь, что привод коробки передач находится в состоянии "нейтральный".

2)	Проверьте состояние сборки уплотнительных колец (А).

3)	Нанесите трансмиссионное масло на поверхность уплотнительного кольца.

4)	Проверьте состояние установки установочных штифтов (А).

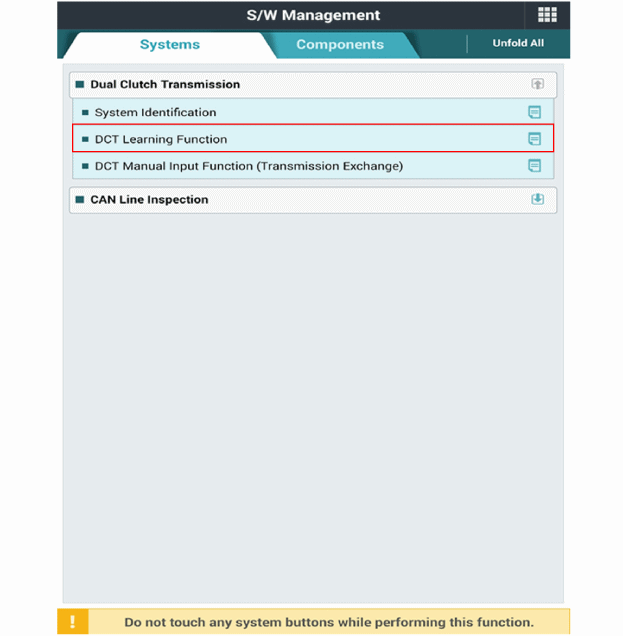

•	Процедура программирования точки нажатия сцепления выполнить с KDS после замены актуатора коробки передач.
