Шальтер ISG AUS

Bauteile und bauteile-Übersicht

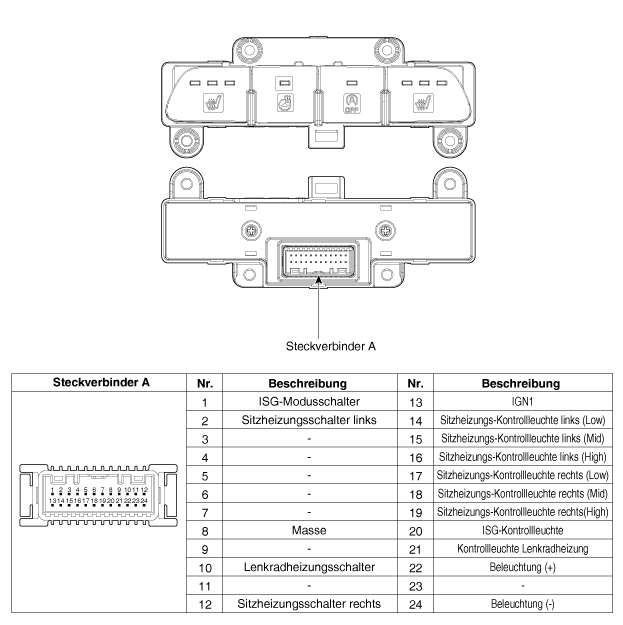

BAUTEILE-ÜBERSICHT

Beschreibung und bedienung

Beschreibung

Der ISG-AUS-Schalter an der Bodenkonsole kann verwendet werden, um die ISG-Funktion цу деактивирован.

Schematische darstellungen

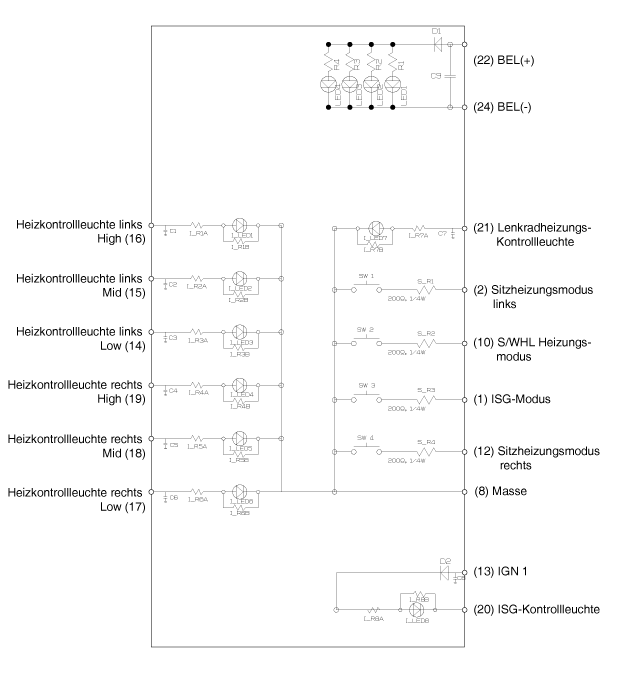

Шальтплан

Репаратурверфарен

Аусбау

1. 1

   Аккумуляторная батарея.

2. 2

   Obere Abdeckung der vorderen Konsole abnehmen.

   (Siehe Kapitel Karosserie - "Bodenkonsole")

3. 3

   Steckverbinder (A) des vorderen oberen Konsolenabdeckungsschalters abziehen.



4. 4

   Befestigungsschrauben lösen, dann Schalter der oberen Konsolenabdeckung (А) энтфернен.



Эйнбау

1. 1

   Schalter an der vorderen oberen Konsolenabdeckung einbauen.

2. 2

   Steckverbinder des oberen Konsolenabdeckungsschalters anschließen.

3. 3

   Vordere obere Konsolenabdeckung montieren.

4. 4

   Minuspol (-) der Batterie anschließen.

ПРЮФУНГ

1. 1

   ISG-Schalter ausbauen.

   (Siehe ISG-System - "ISG-Schalter")

2. 2

   Mit einem Ohmmeter den Widerstand zwischen den Schalterklemmen messen.

3. 3

   Wenn kein Durchgang besteht, muss der ISG-OFF-Schalter ersetzt werden.

   ISG-Шальтер	КЛЕММЕ	Bemerkung
   Эйн	1 - 8	Дурчганг
   Аус	1 - 8	Кейн Дурчганг
