Kia Stonic: система ISG (Idle Shutdown & Go) / выключатель тормоза

Руководство по ремонту Kia Stonic (YB) / Управление двигателем/топливная система / Система ISG (выключение и переход в режим ожидания) / тормозной выключатель

Компоненты и обзор компонентов
ОБЗОР КОМПОНЕНТОВ

1. Кронштейн педали тормоза
2. Выключатель стоп-сигнала
3. Рычаг педали тормоза

Схематические изображения
ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

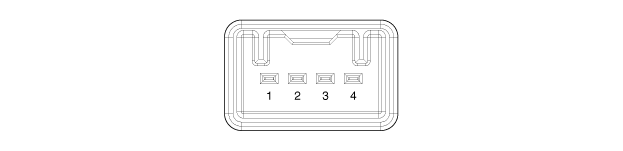

ТЕРМИНАЛ ОПИСАНИЕ

ЗАЖИМ
Описание
1
IGN1
2
Модуль управления двигателем (ECM)
3
Б.
4
стоп-сигнал

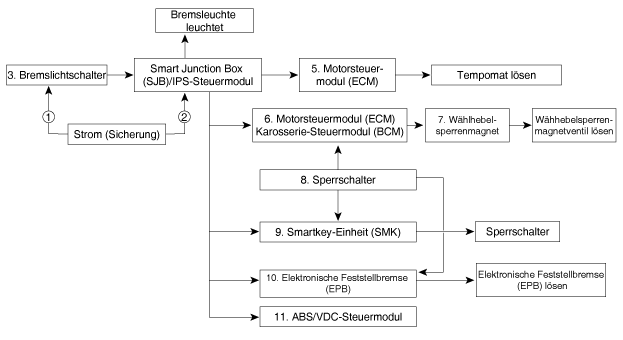

Поиск неисправностей
Поиск неисправностей
1.

диагностика деталей

компонент
Вызванный
проблема

переключатель предохранитель
Дефект соединения предохранителя, предохранитель поврежден

Код ошибки: P0504

Симптом: проблемы с переключением передач, проблемы с запуском, проблемы при выключении круиз-контроля, проблемы при выключении функция EPB, проблемы со стоп-сигналом, лампочка ESP OFF идет к.

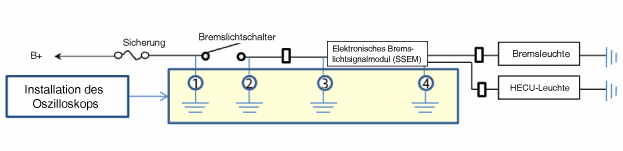

① Во время разгона/торможения проверка Осциллограмма выполняется с помощью осциллографа на каждой части. (пожалуйста, обратитесь Как проверить цепь выключателя стоп-сигналов)

② См. соответствующие процедуры ремонта детали, если таковые имеются. обнаружена аномалия в форме волны (обратитесь к процедурам ремонта соответствующей части; заменить при необходимости)
реле предохранитель
Дефект соединения предохранителя, предохранитель поврежден

Код ошибки: P0504

Симптом: проблемы с переключением передач, проблемы с запуском, проблемы при выключении круиз-контроля, проблемы при выключении функция EPB, проблемы со стоп-сигналом, лампочка ESP OFF идет к.

выключатель стоп-сигнала

Повреждена проводка на соответствующей части

Неисправность соединения разъема

Все детали неисправны

Код ошибки: P0504

Симптом: проблемы с переключением передач, проблемы с запуском, проблемы при выключении круиз-контроля, проблемы при выключении функция EPB, проблемы со стоп-сигналом, лампочка ESP OFF идет к.

Электронный сигнал стоп-сигнала
модуль (если есть)

Код ошибки: P0504, C2130, C2131

Симптом: проблемы с переключением передач, проблемы с запуском, проблемы при выключении круиз-контроля, проблемы при выключении функция EPB, проблемы со стоп-сигналом, лампочка ESP OFF идет к.

Модуль управления двигателем (ECM)

Код ошибки: P0504

Симптом: проблемы с переключением передач, проблемы с выключением круиз-контроля

МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА (BCM)

Проблемы с переключением передач

соленоид блокировки переключения передач

Проблемы с переключением передач

замок переключатель

Симптом: проблемы с переключением передач, проблемы с запуском, проблемы при выключении круиз-контроля, проблемы при выключении функция ЕРВ

Блок смарт-ключей (SMK)

начать неудачу

Электронный стояночный тормоз

Симптом: Проблемы с отключением функции EPB, загорается лампочка ESP OFF

Блок управления ABS/VDC
[датчик давления]

Симптом: загорается индикатор ESP OFF.


2.

диагностика симптомов

проблема
часть, которая может быть причиной

проблемы с запуском
Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, электронный Модуль сигнала стоп-сигнала, модуль управления ABS/VDC, вся проводка, разъемы
① Проверка формы сигнала во время разгона/торможения выполнить с помощью осциллографа на каждой части. (см. процедуру для проверки цепи выключателя стоп-сигналов)

② См. соответствующие процедуры ремонта детали, если таковые имеются. обнаружена аномалия в форме волны (обратитесь к процедурам ремонта соответствующей части; заменить при необходимости)
Проблемы с переключением передач
Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, электронный Модуль сигнала стоп-сигнала, BCM, ECM, выключатель ингибитора, вся проводка, разъемы
Загорается лампа ESP OFF.
Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, электронный Модуль сигнала стоп-сигнала, модуль управления ABS/VDC, вся проводка, разъемы
P0504
Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, электронный Модуль сигнала стоп-сигнала, ECM, вся проводка, разъемы
Стоп-сигнал не работает
Предохранитель переключателя, предохранитель реле, выключатель стоп-сигнала, электронный Модуль сигнала стоп-сигнала, кабель/разъем отсоединен
стоп-сигнал
включенный
выключатель стоп-сигнала, электронный модуль сигнала стоп-сигнала,
Короткое замыкание в кабеле, перегорел предохранитель

3.

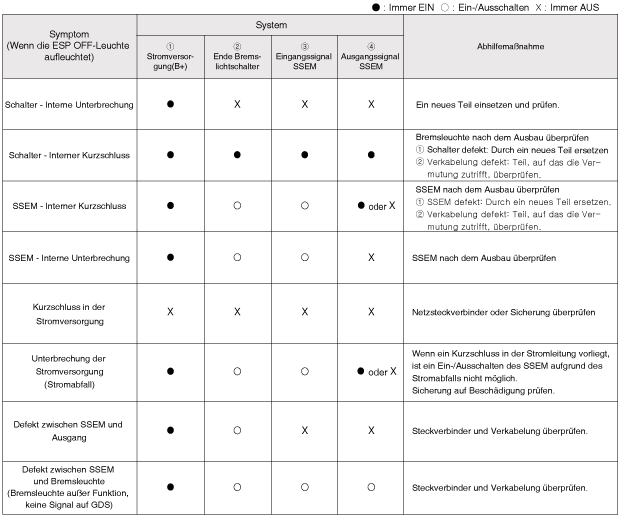

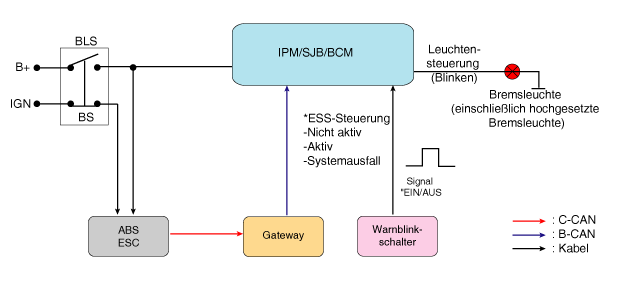

Диагностика системы выключателя стоп-сигналов

SSEM: модуль электронного стоп-сигнала

4.

Обратитесь к руководству по кодам ошибок, если отображаются соответствующие коды ошибок. становиться.

процедуры ремонта
ОТНОШЕНИЕ
1.

Проверьте зазор между выключателем стоп-сигнала и кронштейном.

Расстояние до стоп-сигнала (A):

1,0~2,0 мм

2.

Если зазор между выключателем стоп-сигнала и кронштейном не 1,0 - 2,0 мм, монтажный зажим и другие детали должны быть в пределах допустимого диапазона стоп-сигнал нужно проверить.

3.

Если все в порядке, переустановите выключатель стоп-сигнала и Проверьте игру еще раз.

ТЕСТ
1.

Проверьте выключатель стоп-сигнала.

(1)

Подсоедините мультиметр к разъему выключателя стоп-сигналов и проверьте есть ли непрерывность при нажатии или отпускании толкателя на выключателе стоп-сигнала присутствует или нет.

(2)

Выключатель стоп-сигналов находится в хорошем состоянии, когда нет непрерывности при нажатии на поршень.

СНЯТИЕ И УСТАНОВКА
1.

«Выключите» зажигание и отсоедините отрицательный полюс (-) аккумуляторной батареи.

2.

Снимите нижнюю облицовку приборной панели.

(См. Кузов — «Нижняя отделка приборной панели»)

3.

Отсоедините разъем выключателя стоп-сигнала (А).

4.

Потяните стопорную пластину (А) в направлении стрелки.

5.

Поверните выключатель тормоза против часовой стрелки на 45° и снимите его.

6.

Закрепите рычаг педали тормоза и полностью вставьте выключатель тормоза, пока контактная часть не станет видна.

7.

После установки поверните переключатель тормоза по часовой стрелке на 45° и Прикрепите стопорную пластину, нажав.

8-й.

Подсоедините разъем выключателя стоп-сигналов (А).

9.

Установите нижнюю панель приборов.

(См. Кузов — «Нижняя отделка приборной панели»)
