зеркальный переключатель

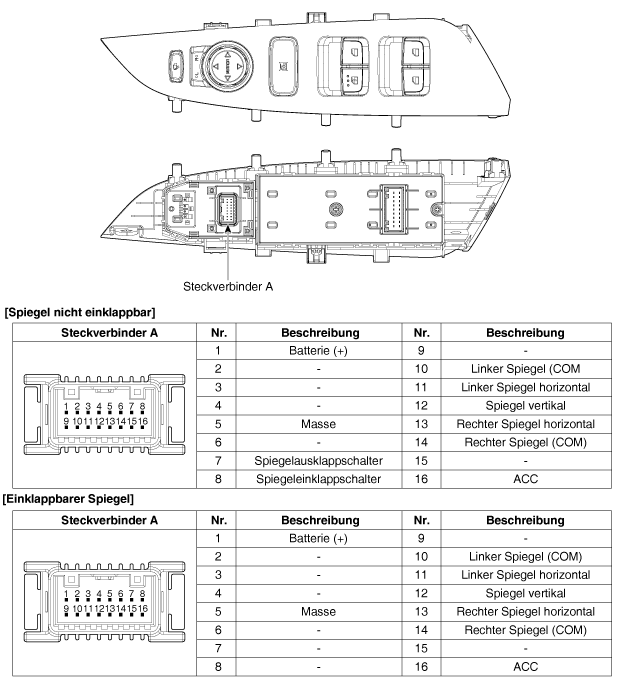

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

ФАРЕРФЕНСТЕРХЕБЕРШАЛЬТЕР

Schematische darstellungen

Шальтплан

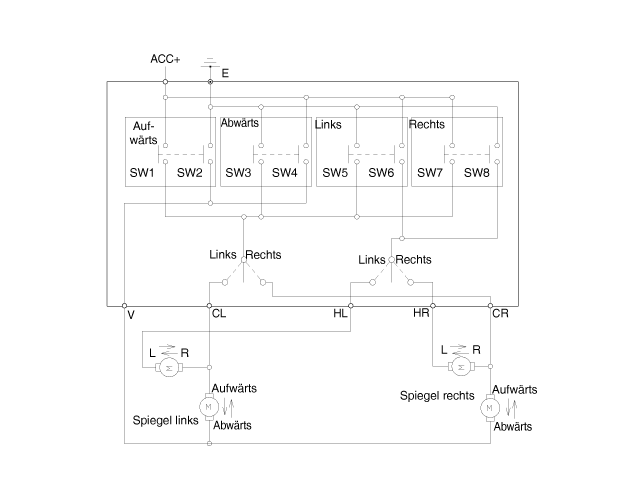

[Spiegel nicht einklappbar]

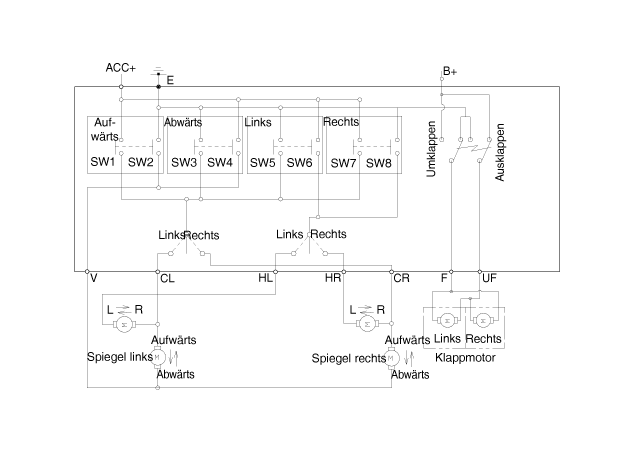

[Эйнклаппбарер Шпигель]

Репаратурверфарен

Аусбау

1. 1

   Аккумуляторная батарея.

2. 2

   Linke Fahrertür Verkleidung abbauen.

   (Siehe Karosserie - "Vordertürverkleidung")

3. 3

   Elektrisch verstellbaren Außenspiegel (A) durch Herausziehen beider Enden der Schalterhalter (B) entfernen.





Эйнбау

1. 1

   Elektrischen Außenspiegelschalter einbauen.

2. 2

   Steckverbinder anschließen und Vordertürverkleidung anbringen.

3. 3

   Minuspol (-) der Batterie anschließen.

ПРЮФУНГ

1. 1

   Linke Fahrertür Verkleidung abbauen.

   (Siehe Karosserie - "Vordertürverkleidung")

2. 2

   Elektrischen Außenspiegelschalter (A) von der Türverkleidung abbauen.



3. 3

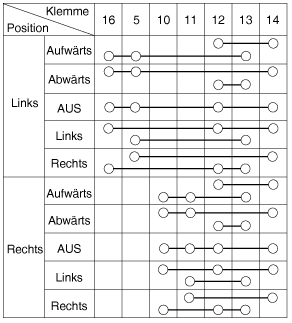

   In den einzelnen Schalterstellungen gemäß der folgenden Tabelle auf Durchgang zwischen den Klemmen prüfen.

   [Шальтер электриш верстеллбарер Шпигель]



   [Электришер Шпигельклаппшальтер]
