Центральная панель аварийной площадки

Компоненты и расположение компонентов

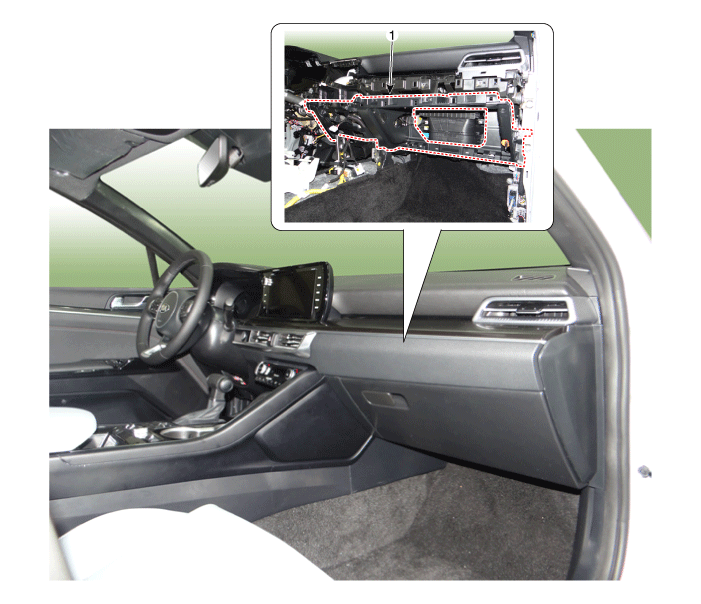

Расположение компонента

Процедуры ремонта

Замена

1. 1

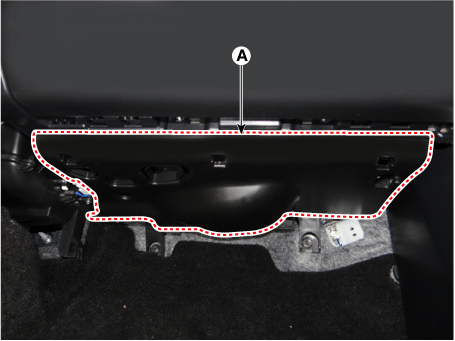

   Используя съемник, снимите защитную накладку под крышкой (A).



2. 2

   Снимите напольную консоль в сборе.

   (См. Консоль пола — «Сборка консоли пола»)

3. 3

   Снимите боковую отделку капота.

   (См. Отделка салона — «Боковая отделка капота»)

4. 4

   Снимите перчаточный ящик.

   (См. Crash Pad - «Перчаточный ящик»)

5. 5

   Снимите нижнюю панель аварийной подушки.

   (См. Crash Pad — «Нижняя панель Crash Pad»)

6. 6

   Снимите декоративную накладку аварийной подушки.

   (См. Crash Pad - «Украшение Crash Pad»)

7. 7

   Снимите блок управления отопителем и кондиционером.

   (См. раздел «Отопление, вентиляция, кондиционирование воздуха» — «Управление обогревателем и кондиционером»). Блок (РУЧНОЙ)")

   (См. раздел «Отопление, вентиляция, кондиционирование воздуха» — «Управление обогревателем и кондиционером»). Единица измерения (DATC)")

   (См. Отопление, вентиляция, кондиционирование воздуха — «Блок управления отопителем»)

8. 8

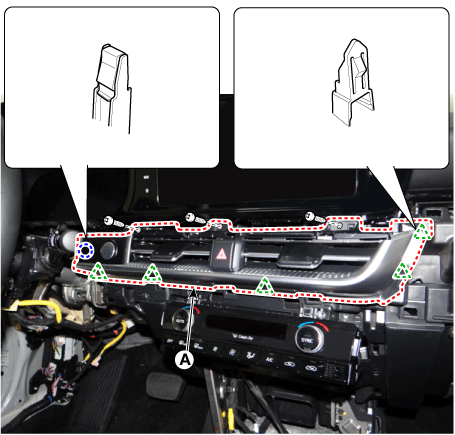

   Ослабив крепежные винты, снимите декоративную накладку центрального воздуховода. (А).



9. 9

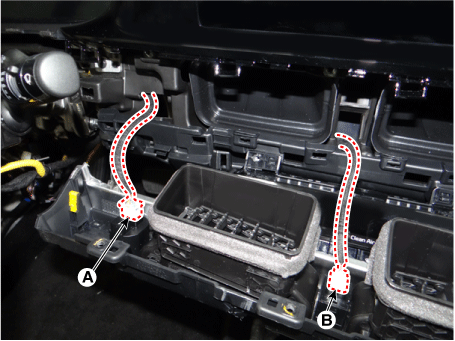

   Отсоедините разъем пускового переключателя (А) от разъема аварийной сигнализации (В).



10. 10

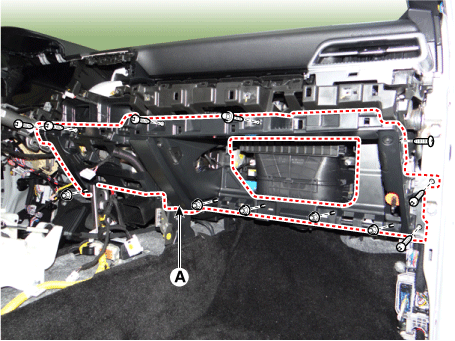

    Ослабив крепежный болт и гайки, винты снимите краш центральная панель подушки (A).



11. 11

    Для установки выполните процедуру удаления в обратном порядке.
