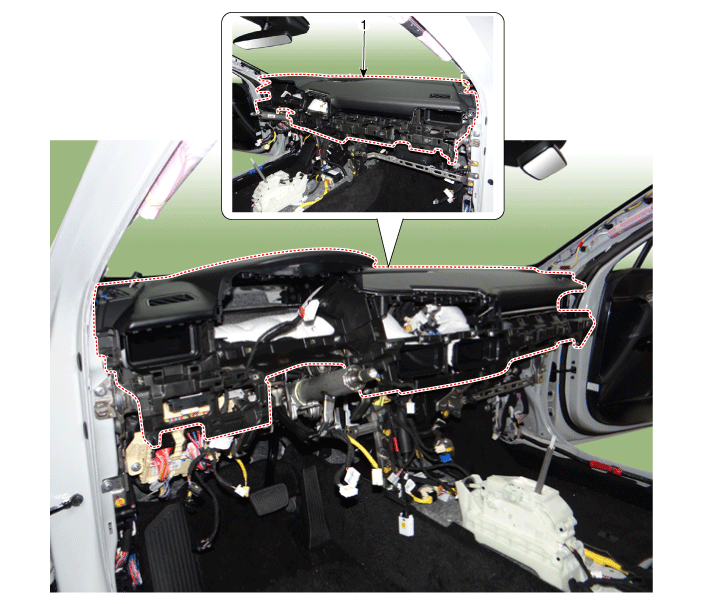

Основная аварийная подушка в сборе

Компоненты и расположение компонентов

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите переднее сиденье в сборе (с обеих сторон).

   (См. Переднее сиденье — «Переднее сиденье в сборе»)

3. 3

   Снимите напольную консоль в сборе.

   (См. Консоль пола — «Сборка консоли пола»)

4. 4

   Снимите облицовку передней стойки

   (См. Отделка салона — «Отделка передней стойки»)

5. 5

   Снимите боковую отделку капота.

   (См. Отделка салона — «Боковая отделка капота»)

6. 6

   Снимите лицевую панель кластера.

   (См. Cluster Pad — «Cluster Fascia Panel»)

7. 7

   Удалите аудио/видео навигацию.

   (См. Электрическая система кузова — «A/V-навигация»)

8. 8

   Снимите комбинацию приборов.

   (См. Электрическая система кузова — «Комбинация приборов»)

9. 9

   Снимите центральную панель аварийной подушки.

   (См. Crash Pad — «Центральная панель Crash Pad»)

10. 10

    Снимите рулевое колесо.

    (См. Система рулевого управления — «Рулевое колесо»)

11. 11

    Снимите блок многофункционального переключателя.

    (См. Электрическая система кузова — «Многофункциональный переключатель»)

12. 12

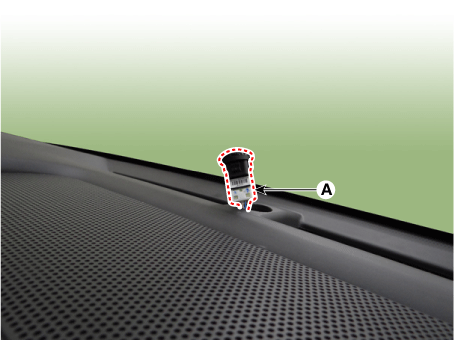

    Нажмите на стопорный штифт и отсоедините разъем фотодатчика (A).



13. 13

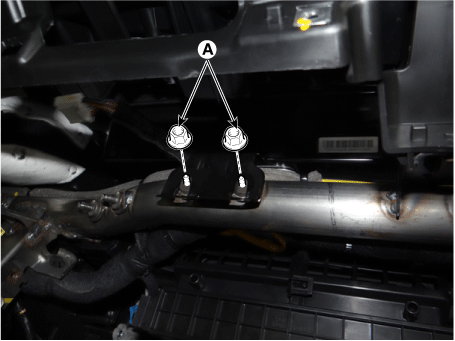

    Ослабьте крепежные гайки (А).

    Момент затяжки : 7,8–11,8 Н·м



14. 14

    Снимите центральный динамик и боковой динамик [левый, правый].

    (См. Электрическая система кузова — «Динамик»)

15. 15

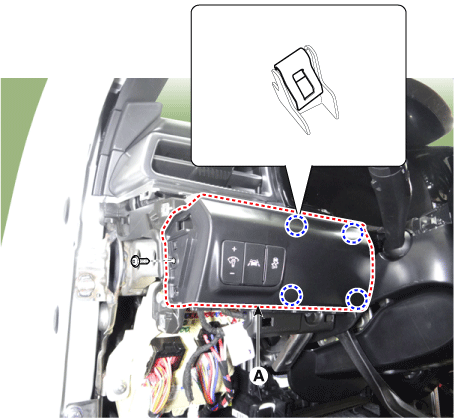

    Ослабив крепежный винт, снимите нижнюю декоративную накладку краш-блока. [ЛС] (А).



16. 16

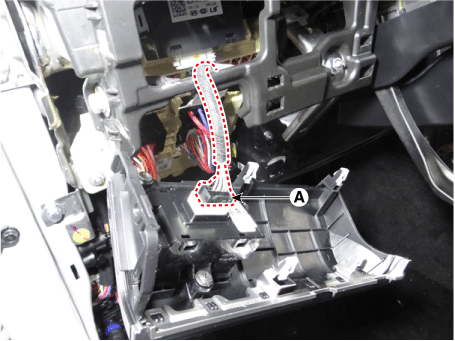

    Отсоедините разъем (А).



17. 17

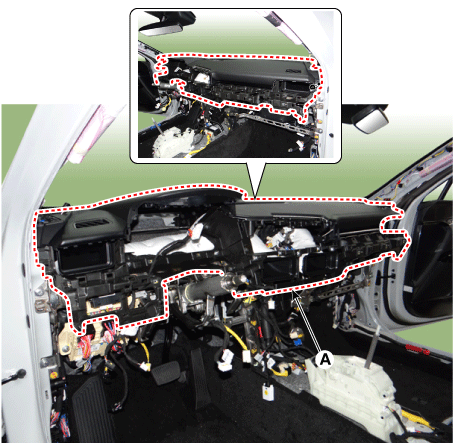

    Ослабьте крепежные болты и гайки и снимите основной блок подушки безопасности. (А).



18. 18

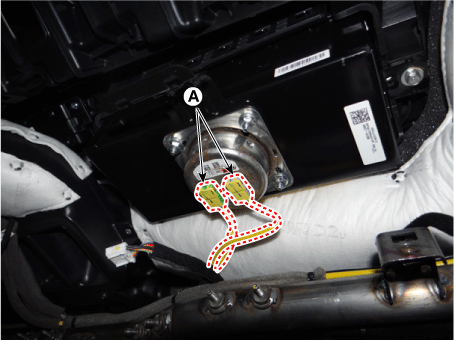

    Отсоедините разъемы подушки безопасности пассажира (А).



19. 19

    Для установки выполните процедуру удаления в обратном порядке.
