Перекладина капота в сборе

Компоненты и расположение компонентов

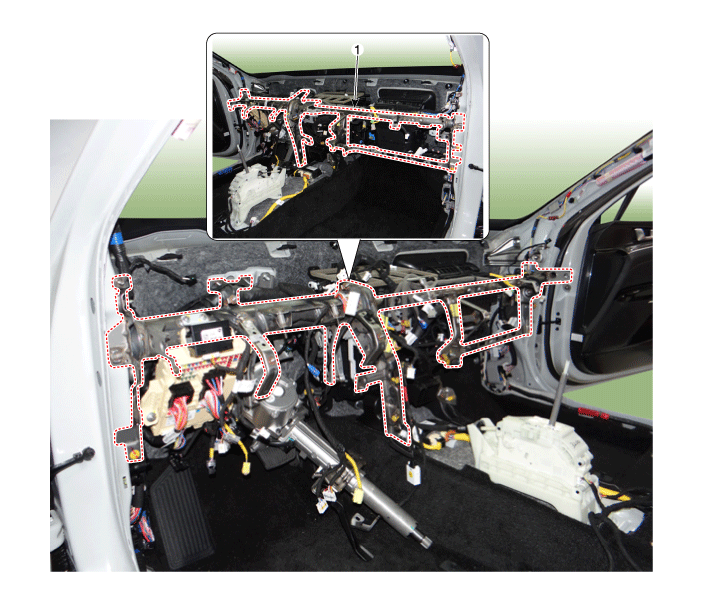

Расположение компонента

Процедуры ремонта

Замена

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите основную подушку безопасности в сборе.

   (См. Аварийную подушку — «Основная аварийная подушка в сборе»)

3. 3

   Снимите коленную подушку безопасности (КАВ).

   (См. Удерживающая система — «Коленная подушка безопасности (KAB)»)

4. 4

   Отсоедините разъемы рулевой колонки.

   (См. Система рулевого управления — «Рулевая колонка и вал»)

5. 5

   Ослабьте крепежные гайки и сквозные болты в передней части и нижней рулевая колонка.

   (См. Система рулевого управления — «Рулевая колонка и вал»)

6. 6

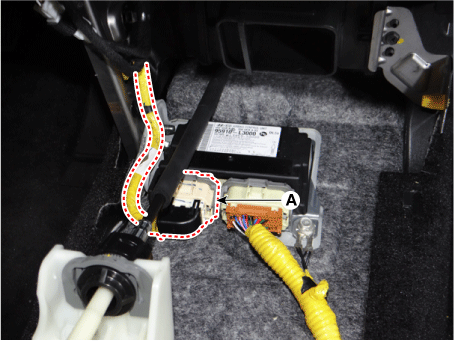

   Нажмите на стопорный штифт и отсоедините разъем модуля управления системой подушек безопасности. (А).



7. 7

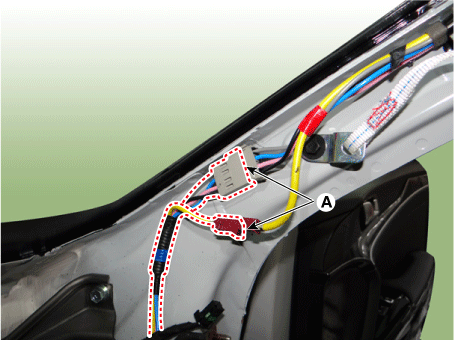

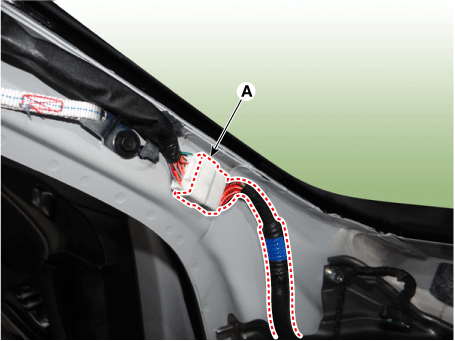

   Снимите крепежные зажимы в области передней стойки и отсоедините различные разъемы (А).

   [Водитель]



   [Пассажир]



8. 8

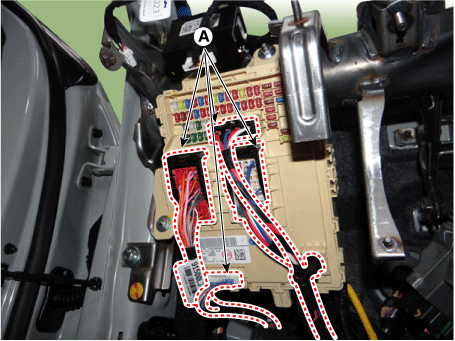

   Отсоедините разъемы распределительной коробки в салоне (А).



9. 9

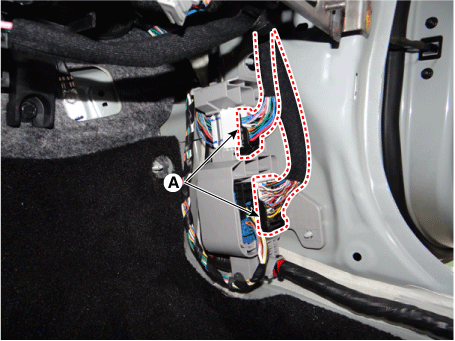

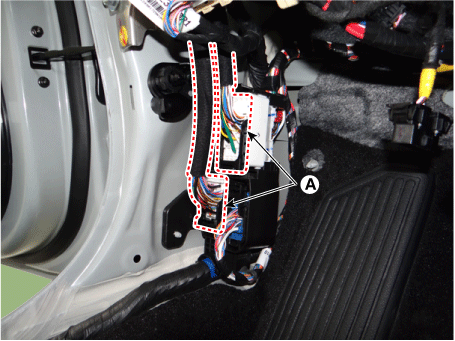

   Отсоедините разъемы мультибокса (А).

   [Водитель]



   [Пассажир]



10. 10

    Разъедините разъем блока отопителя и вентилятора.

    [Водитель]

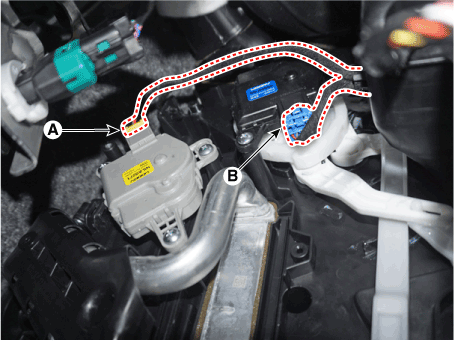

    1. Разъедините разъемы привода управления температурой (A) и привода управления режимами (B).



    [Пассажир]

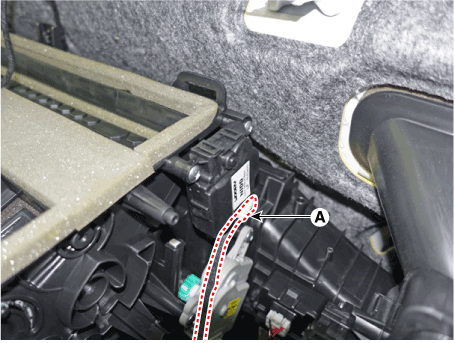

    1. Разъедините разъем привода системы автоматического предотвращения запотевания (А).

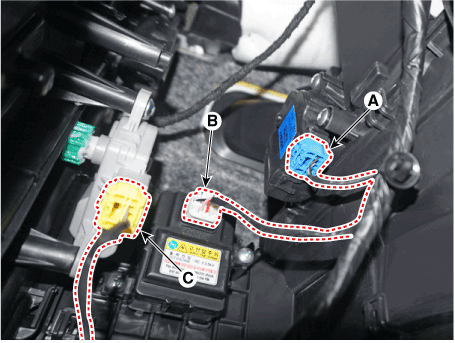

    2. Отделите впускной привод (A), кластерный ионизатор (B), температуру разъемы привода управления (C).

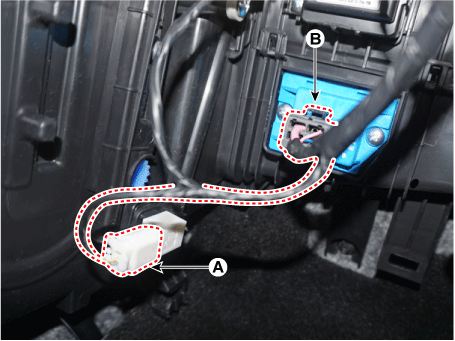

    3. Разъедините разъемы датчика испарителя (A) и силового разъема (B).



11. 11

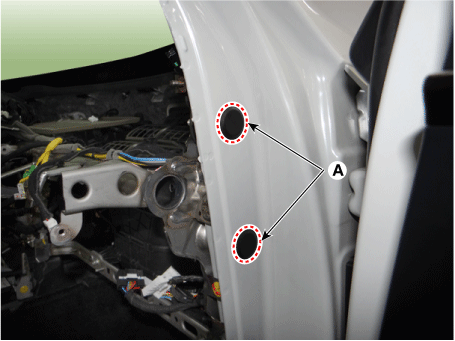

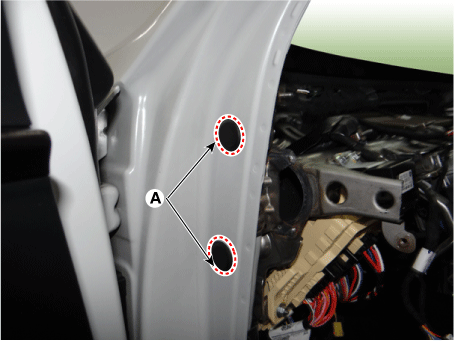

    Снимите отверстие для заглушки (А) и ослабьте боковое крепление поперечины капота. болты.

    [левый]



    [Правый]



12. 12

    Извлеките аккумулятор.

    G 2.0 NU MPI (см. Электрическая система двигателя — «Аккумуляторная батарея»)

    G 2.5 GDI THETA II (см. Электрическая система двигателя — «Аккумуляторная батарея»)

13. 13

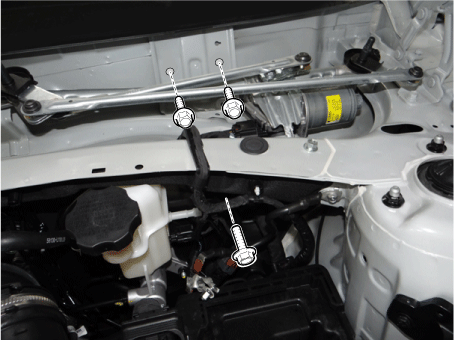

    Ослабьте болты крепления поперечной балки обтекателя моторного отсека.



14. 14

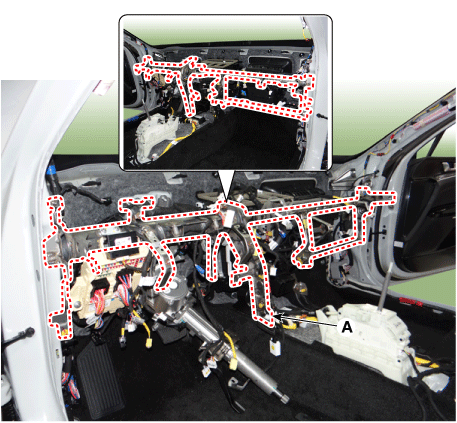

    Ослабьте крепежные болты и снимите поперечину капота в сборе (А).

    Момент затяжки : 16,7–23 Н·м



15. 15

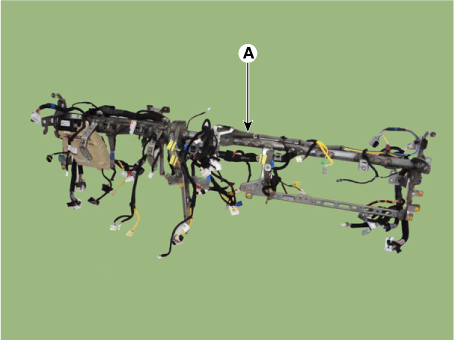

    Отделите основную проводку (А) от поперечной балки капота в сборе.



16. 16

    Для установки выполните процедуру удаления в обратном порядке.
