Kia Optima: Crash Pad / Crash Pad Garnish

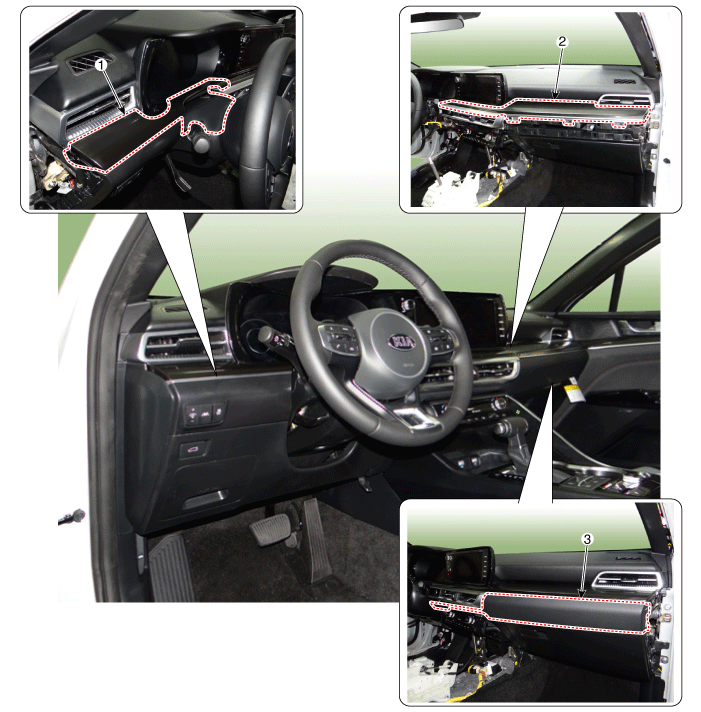

Компоненты и расположение компонентов
1. Украшение Crash pad [LH]
2. Украшение Crash pad [RH]
|
3. Украшение центра аварийной площадки
|
Процедуры ремонта
[Украшение центра аварийной площадки]
|
•
|
При снятии с помощью плоской отвертки или съемника оберните защитным
заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки.
не портя поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
•
|
Наденьте перчатки, чтобы не поранить руки.
|
|
|
1.
|

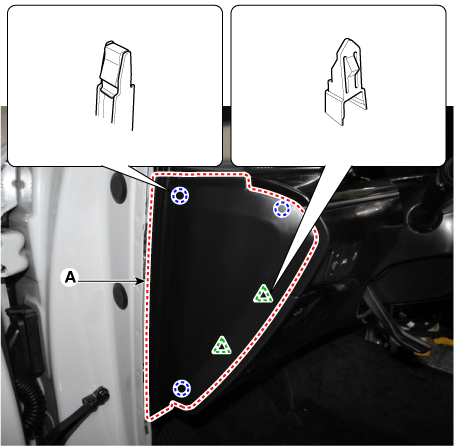

С помощью отвертки или съемника снимите боковую крышку подушки безопасности [LH].
(А).
|
|
2.
|

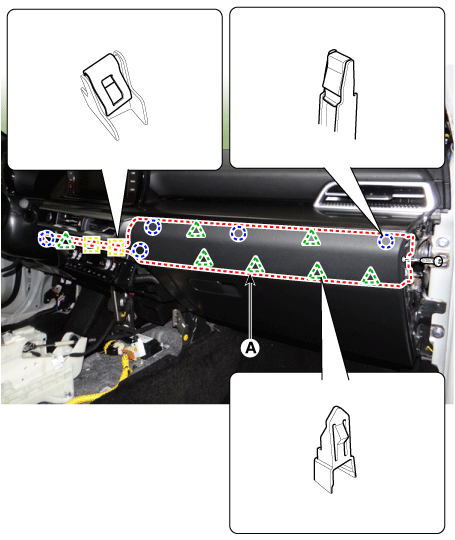

Ослабьте крепежный винт с помощью плоской отвертки и снимите
центральная отделка аварийной подушки (A).
|
|
3.
|
Для установки выполните процедуру удаления в обратном порядке.
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
Украшение Crash pad [LH]
|
•
|
При снятии с помощью плоской отвертки или съемника оберните защитным
заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки.
не портя поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
•
|
Наденьте перчатки, чтобы не поранить руки.
|
|
|
1.
|
С помощью отвертки или съемника снимите боковую крышку подушки безопасности [LH].
(А).
|
|
2.
|

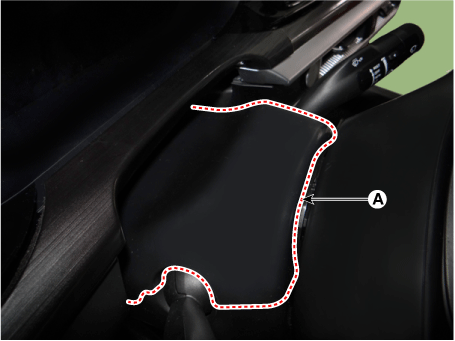

С помощью отвертки или съемника снимите верхний кожух рулевой колонки.
панель (А).
|
|
3.
|

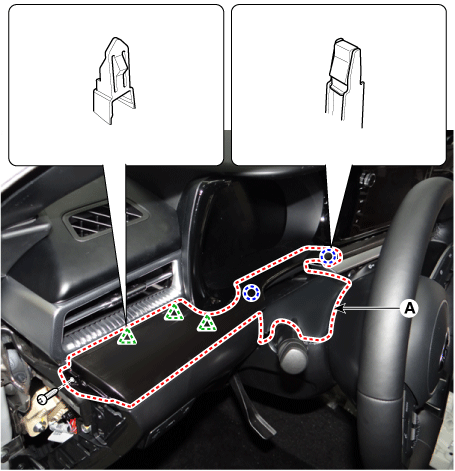

Ослабив крепежный винт, снимите декоративную накладку [LH].
(А).
|
|
4.
|
Для установки выполните процедуру удаления в обратном порядке.
|
•
|
Убедитесь, что разъемы подключены правильно и каждый
стержень надежно соединен.
|
|
•
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
|
Накладка Crash pad гарнир [RH]
|
•
|
При снятии с помощью плоской отвертки или съемника оберните защитным
заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки.
не портя поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
•
|
Наденьте перчатки, чтобы не поранить руки.
|
|
|
1.
|

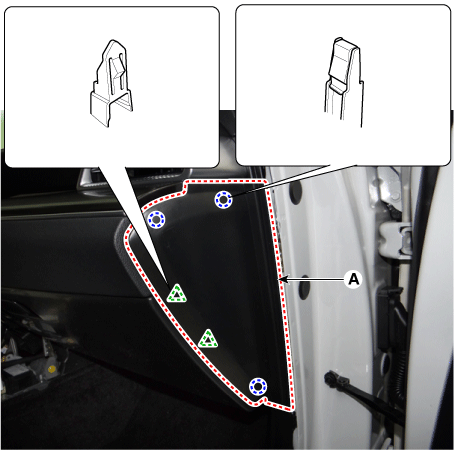

С помощью съемника снимите боковую крышку аварийной подушки [RH] (A).
|
|
2.
|
Ослабив крепежный винт, снимите центральную декоративную накладку аварийной подушки.
(А).
|
|
3.
|

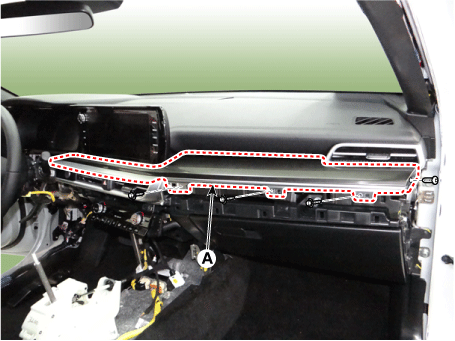

Ослабив крепежные винты, снимите декоративную накладку [RH].
(А).
|
|
4.
|
Для установки выполните процедуру удаления в обратном порядке.
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
