Распределительный блок машинного отделения

Компоненты и расположение компонентов

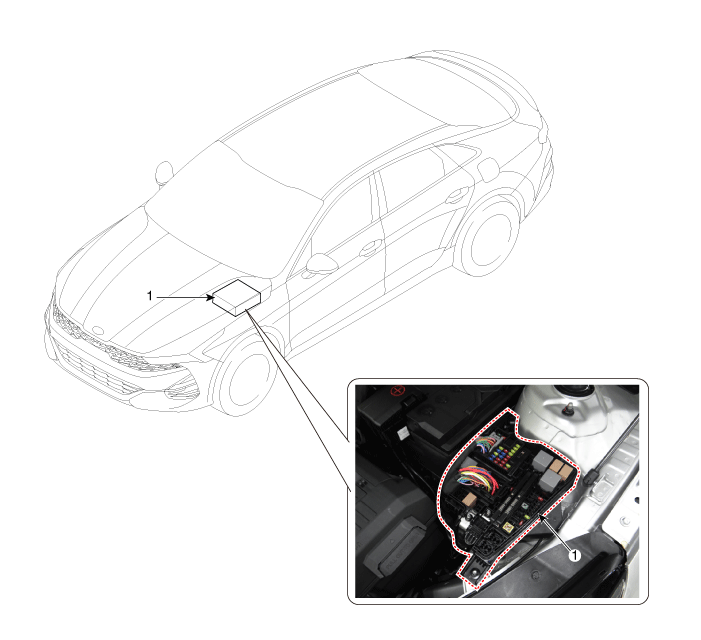

Расположение компонентов

Процедуры ремонта

осмотр

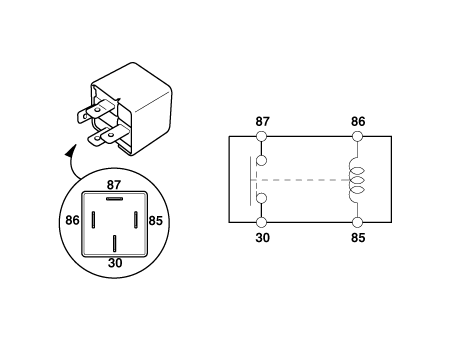

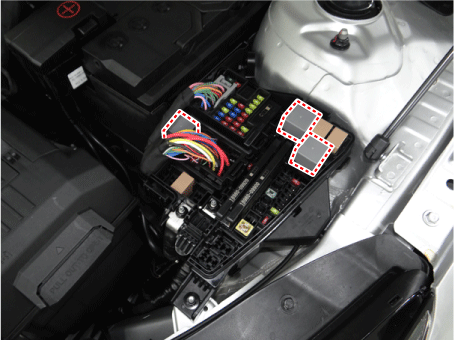

Силовое реле (тип А)

Проверьте целостность цепи между клеммами.

1. 1

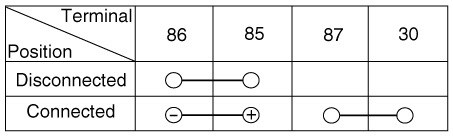

   После подачи питания между клеммами силового реле № 85 и 86 проверьте что существует непрерывность между клеммами № 30 и 87.

2. 2

   После отключения питания между клеммами силового реле № 85 и 86, проверьте, нет ли непрерывности между клеммами № 30 и 87.

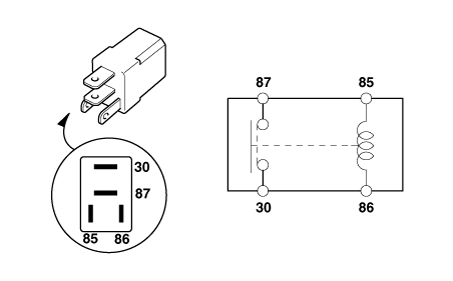

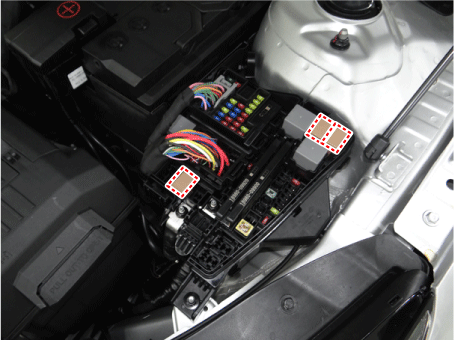

Силовое реле (тип B)

Проверьте целостность цепи между клеммами.

1. 1

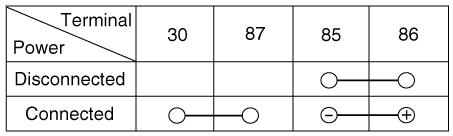

   После подачи питания между клеммами силового реле № 85 и 86 проверьте что существует непрерывность между клеммами № 30 и 87.

2. 2

   После отключения питания между клеммами силового реле № 85 и 86, проверьте, нет ли непрерывности между клеммами № 30 и 87.







Предохранитель

1. 1

   Убедитесь, что держатели предохранителей закреплены свободно, а предохранители надежно закреплены. фиксируется держателями.

2. 2

   Убедитесь, что каждая цепь предохранителей имеет точную мощность предохранителя.

3. 3

   Проверьте предохранители на наличие повреждений.

Мульти предохранитель

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

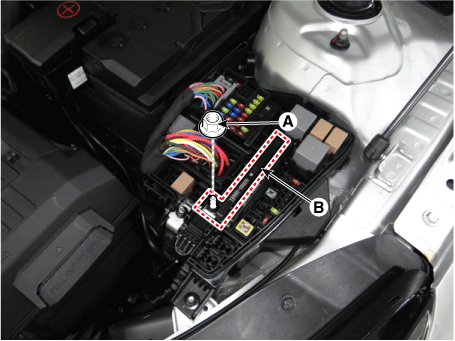

   Ослабьте гайку крепления мультипредохранителя (А).

3. 3

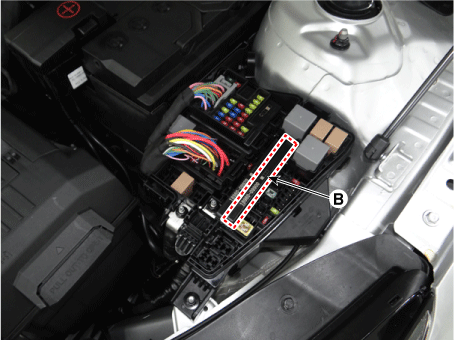

   Снимите мультипредохранители (B), освободив крючок.





4. 4

   Проверьте мультипредохранители на наличие повреждений.

Удаление

Блок печатной платы машинного отделения

1. 1

   Отсоедините отрицательную клемму аккумулятора.

2. 2

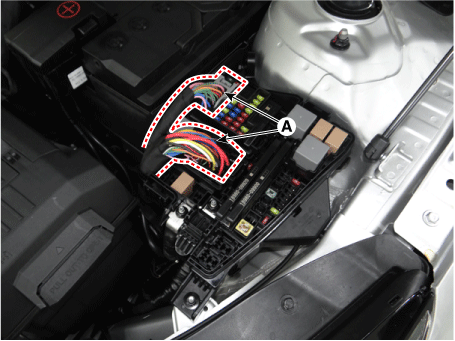

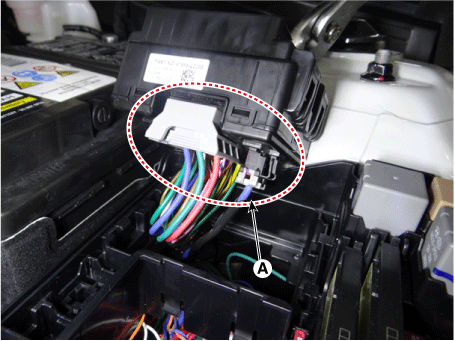

   Отсоедините разъем (А).



3. 3

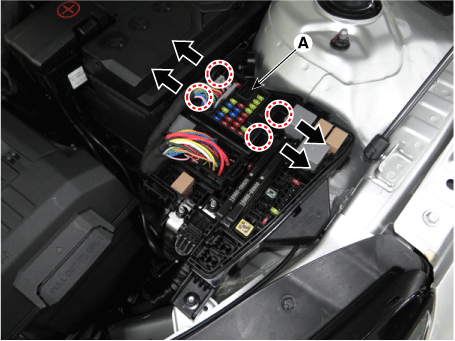

   Нажмите на крюки в направлении стрелки и поднимите машинное отделение. Блок печатной платы (А).



4. 4

   Отсоедините разъемы (А) от блока печатной платы моторного отсека.



Монтаж

1. Установите в порядке, обратном снятию.
