Kia Optima: Система заднего углового радара / Задний угловой радар

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Усовершенствованная система помощи водителю (ADAS) / Система заднего углового радара / Задний угловой радар

Технические характеристики

Элемент	Спецификация
Номинальное напряжение	12 В
Рабочее напряжение	9 - 16 В
Макс. расстояние	70 м
Количество	2 единицы (ведущая единица 1, подчиненная единица 1)
Функция	BCA, МОРЕ, RCCA

Принципиальные диаграммы

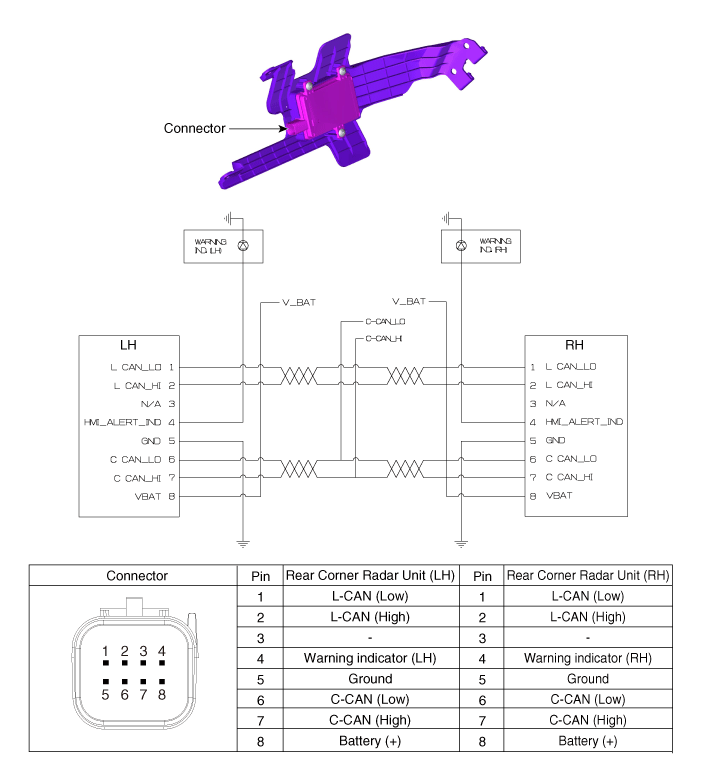

Разъем и функция терминала

Процедуры ремонта

осмотр

В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (КДС).

Диагностическая система (KDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка неисправности и кодового номера (DTC).

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы.

(4)	Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки.

Удаление

При замене кронштейна блока заднего углового радара или удлинительного провода требуется, замените неисправную деталь только новой.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите задний бампер в сборе. (См. Кузов — «Задний бампер в сборе»)

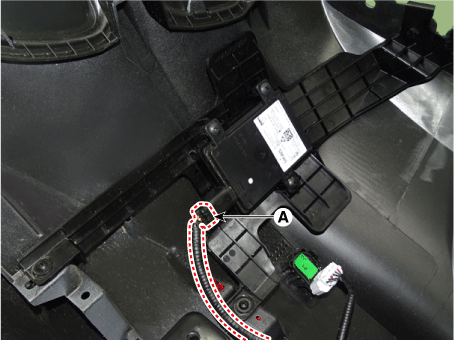

3.	Отсоедините разъем (А) от заднего углового блока радара.

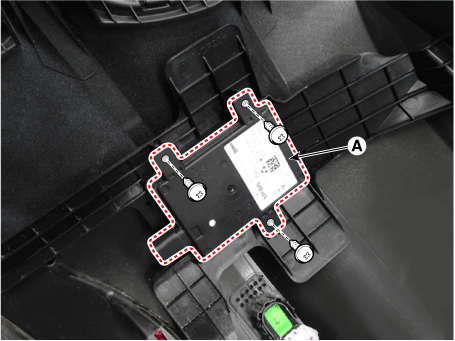

Снимите задний угловой радар (А), ослабив винты.

Будьте осторожны, чтобы не повредить кронштейн при снятии заднего угла. радиолокационный блок.

В следующих случаях замените кронштейн.

•	Если кронштейн физически деформирован или поврежден.

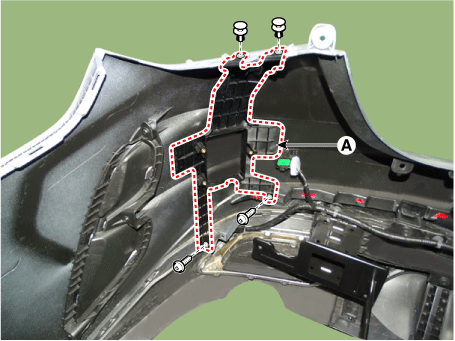

1)	Снимите кронштейн (А) с заднего углового блока радара. путем ослабления винтов и креплений.

Монтаж

Установите в порядке, обратном снятию.

•	Формы левого и правого задних угловых радаров: другой. Поэтому обратите внимание при установке заднего угловые радиолокационные блоки.

•	После замены блока заднего углового радара или кронштейна или провода, выполните процедуры калибровки радара, прежде чем установка заднего бампера в сборе. (Сбой калибровки угол радара, вызовет неисправность заднего угла радарная система). (См. Блок заднего углового радара — «Регулировка»)

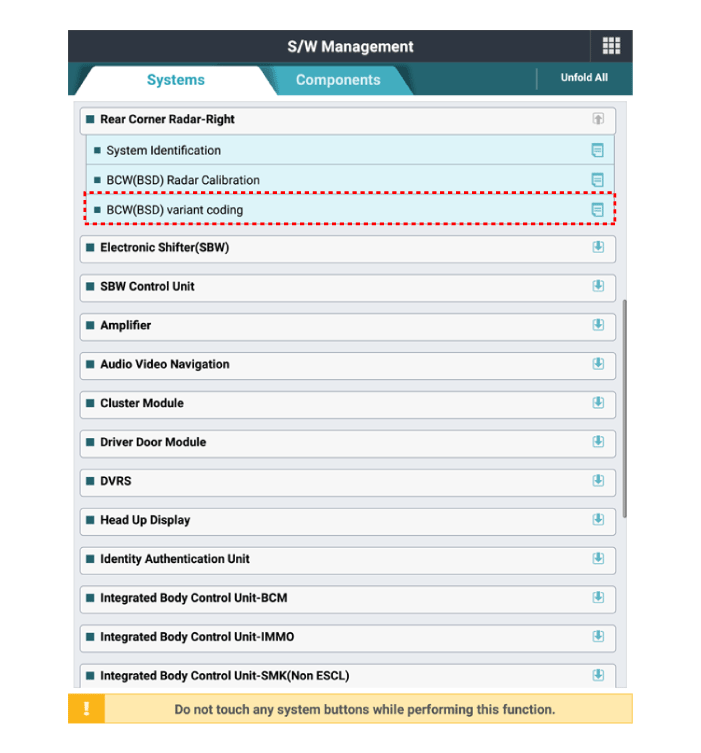

•	При замене блока заднего углового радара или заднего бампера с новым выполните процедуру вариантного кодирования, с помощью КДС.

Корректирование

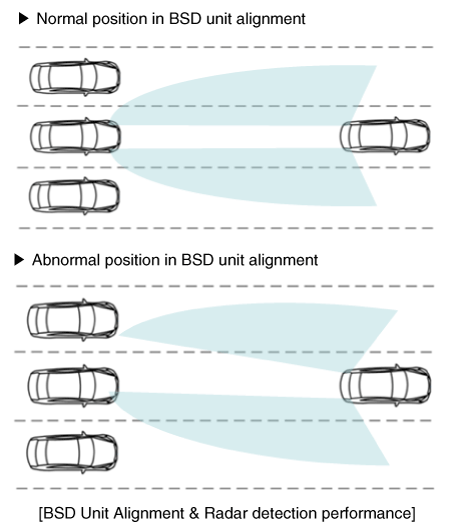

Чтобы правильно определять транспортные средства на соседних полосах с помощью радара, направление датчика и направление движения автомобиля должны совпадать.

Это выравнивание блока радара в заднем углу. Если это выравнивание не выполняется как показано на рисунке ниже, это может привести к снижению эффективности обнаружения и ложные тревоги.

В частности, автомобили с поврежденным задним бампером в результате аварии и автомобили, замененный блок заднего углового радара должен выполнить эту процедуру выравнивания.

1.	Выполните процедуру калибровки радара с помощью KDS.

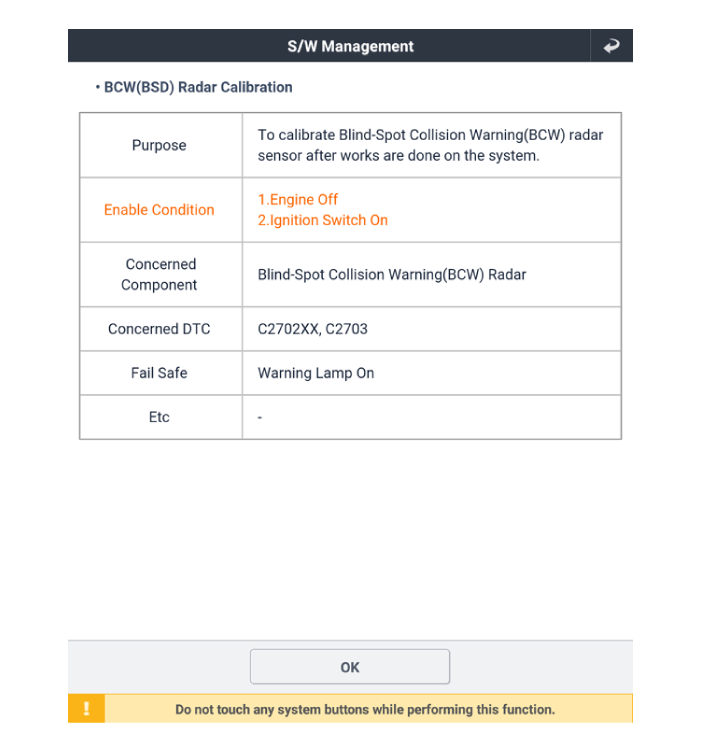

2.	Выберите процедуру «BCW(BSD) Radar Calibration» в «Rear Corner Radar». система.

3.	Выполните процедуру «Калибровка радара BSD», как указано на экране KDS.

Система заднего углового радара
