Kia Picanto: силовая передача/система охлаждения

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Обслуживание / Силовая передача / Система охлаждения

Процедуры ремонта
осмотр
Шланги радиатора
1.
Проверьте шланги радиатора на наличие следующих
(1)
Неправильное крепление
(2)
Утечки
(3)
Трещины
(4)
Повреждать
(5)
Свободные соединения
(6)
натирание
(7)
Ухудшение
Уровень охлаждающей жидкости
1.
Проверьте уровень охлаждающей жидкости в бачке охлаждающей жидкости. Убедитесь, что он находится между отметками «F» и «L».
2.
Если уровень охлаждающей жидкости в бачке находится на отметке «L» или ниже ее, долейте охлаждающую жидкость до уровня между отметками «L» и «F», затем осмотрите система охлаждения на герметичность.
Качество охлаждающей жидкости
1.
Снимите крышку давления.
2.
Проверять если есть какие-либо чрезмерные отложения ржавчины или окалины вокруг герметичная крышка в сборе и заливное отверстие радиатора. А также охлаждающая жидкость должны быть без масла.
При чрезмерном загрязнении очистите канал охлаждающей жидкости и замените охлаждающую жидкость.
3.
Установите крышку давления.
Замена и прокачка воздуха
Никогда снимите крышку радиатора, когда двигатель горячий. Серьезный ошпаривание может быть вызвано выходом горячей жидкости под высоким давлением из радиатор.
Когда заливая охлаждающую жидкость двигателя, обязательно закройте крышку блока реле и не не допускайте попадания охлаждающей жидкости на электрические детали или краску. Если какая-либо охлаждающая жидкость пролил, немедленно смойте его.
1.
Убедитесь, что двигатель и радиатор холодные на ощупь.
2.

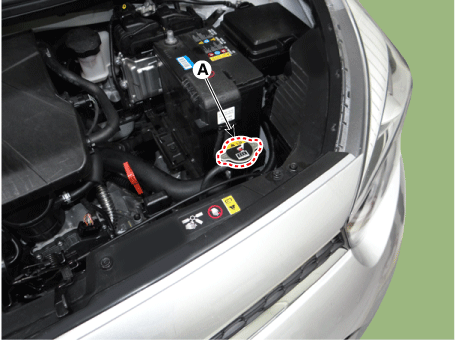

Снимите крышку радиатора (А).
[Каппа 1.0 MPI, 1.2 MPI, 1.0 FFV]

[Каппа 1.0 Т-ГДИ]

3.
Снимите крышку машинного отделения.
(См. Механическая система двигателя — «Машинное отделение под крышкой»)
4.

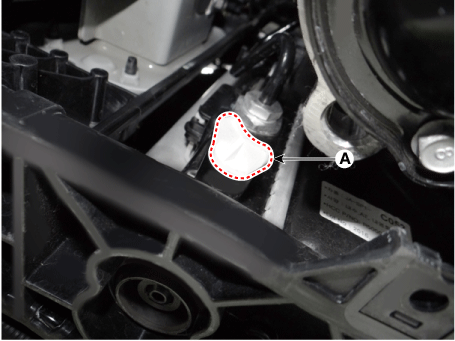

Ослабьте сливную пробку (А) и слейте охлаждающую жидкость.

5.
Плотно затяните сливную пробку радиатора.
6.
Удалять, слейте воду и установите обратно резервуар. Заполните бак наполовину до отметки MAX. водой, затем антифризом до отметки MAX.
7.
Заполните радиатор водой через герметичную крышку и затяните крышку.
Для наиболее эффективного стравливания воздуха медленно наливайте воду и надавливайте на верхний/нижний шланги радиатора.
8.
Начинать двигатель и дайте ему нагреться до нормальной рабочей температуры. Ждать несколько раз включаются охлаждающие вентиляторы. Ускорьте двигатель, чтобы помочь при продувке захваченного воздуха. Выключите двигатель.
9.
Подождите, пока двигатель не остынет.
10.
Повторяйте шаги с 1 по 8, пока сливаемая вода не станет чистой.
11.
Наполнять жидкая смесь теплоносителя и воды (45 - 60%) (кроме Сев. Америка, Европа и Китай: 45–50 %) медленно через крышку радиатора.
Надавить на верхний/нижний шланги радиатора так, чтобы легко выпустить воздух.
•
Используйте только оригинальный антифриз/охлаждающую жидкость.
•
Для наилучшей защиты от коррозии концентрацию охлаждающей жидкости необходимо круглый год поддерживать на уровне не менее 45–60 %.
Концентрация охлаждающей жидкости менее 45 ~ 60 % может не обеспечить достаточную защиту от коррозии или замерзания.
•
Концентрация охлаждающей жидкости более 60% снижает эффективность охлаждения и не рекомендуется.
•
Не смешивайте антифризы/охлаждающие жидкости разных марок.
•
Не используйте дополнительные ингибиторы ржавчины или антикоррозийные продукты; они могут быть несовместимы с охлаждающей жидкостью.
12.
Запустите двигатель и дайте охлаждающей жидкости циркулировать.
13.
Когда вентилятор охлаждения работает и охлаждающая жидкость циркулирует, долейте охлаждающую жидкость через крышку радиатора.
14.
Повторяйте шаг 11 до тех пор, пока охлаждающий вентилятор не сработает 3-5 раз и не удалит воздух из системы охлаждения в достаточной степени.
15.

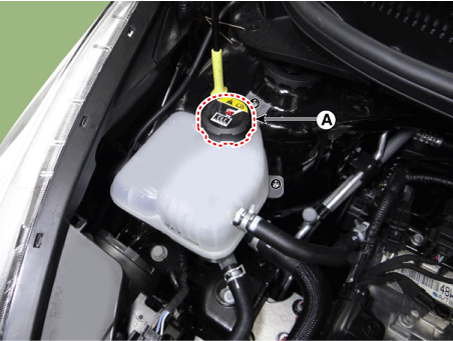

Установите герметичную крышку и заполните расширительный бачок охлаждающей жидкостью до линии «MAX» (или «F») (A).
16.
Запустите автомобиль на холостом ходу, пока вентилятор системы охлаждения не сработает 2–3 раза.
17.
Остановите двигатель и подождите, пока охлаждающая жидкость остынет.
18.
Повторите шаги с 10 по 15, чтобы выпустить воздух из системы охлаждения, пока уровень охлаждающей жидкости не перестанет падать.
Как это выпустить воздух из системы охлаждения и долить охлаждающую жидкость, когда охлаждающая жидкость полностью остывает, повторно проверьте уровень охлаждающей жидкости в расширительный бачок через 2-3 дня после замены охлаждающей жидкости.
Емкость охлаждающей жидкости:
[Каппа 1.0 MPI, 1.0 FFV]
прибл. 5,0 л (1,32 галлона США, 5,28 кварты США, 4,40 литр. кварты)
[Каппа 1,2 МПа]
прибл. 5,5 л (1,45 галлона США, 5,81 кварты США, 4,84 литра кварты)
[Каппа 1.0 Т-ГДИ]
прибл. 5,3 л (1,40 галлона США, 5,60 кварты США, 4,66 литра кварты)
