Kia Picanto: Кузов (внутри и снаружи) / передняя дверь

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Кузов (внутри и снаружи) / Передняя дверь

Компоненты и расположение компонентов

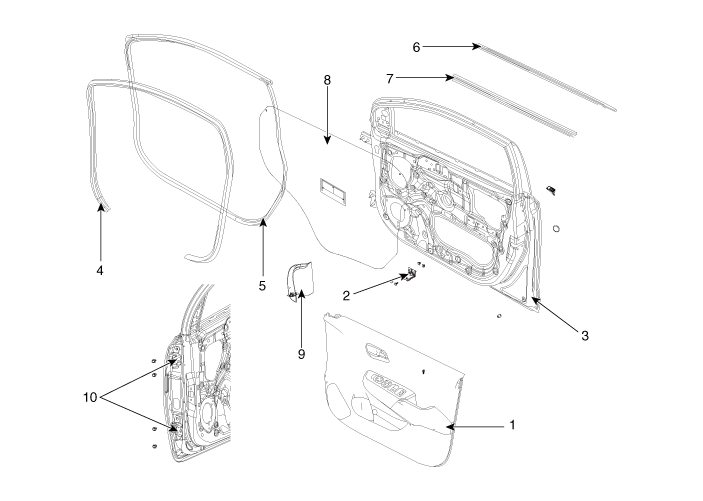

Компоненты

1. Обшивка передней двери в сборе
2. Кронштейн крепления обшивки передней двери
3. Панель передней двери в сборе
4. Боковой уплотнитель кузова передней двери
5. Боковой уплотнитель передней двери

6. Ремень передней двери снаружи уплотнителя
7. Ремень передней двери внутри уплотнителя
8. Уплотнитель обивки передней двери
9. Внутренняя крышка квадранта передней двери
10. Петля передней двери

Процедуры ремонта

Корректирование

Регулировка стекла

Проверьте канал стеклохода на наличие повреждений или износа и при необходимости замените его.

1.	Снимите обивку передней двери. (См. Передняя дверь — «Обшивка передней двери»)

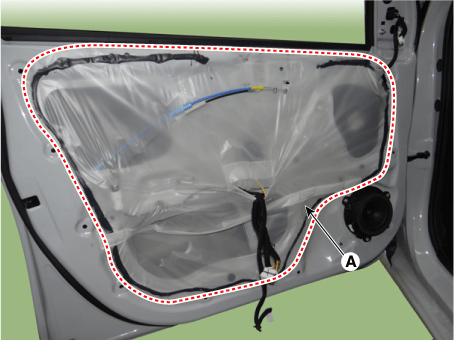

2.	Снимите уплотнитель передней двери (А).

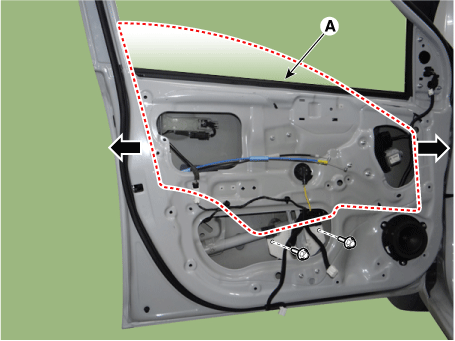

3.	Осторожно сдвиньте стекло передней двери (А), пока не станут видны болты крепления стекла, затем ослабьте их.

4.	Убедитесь, что стекло движется плавно.

Регулировка дверной защелки

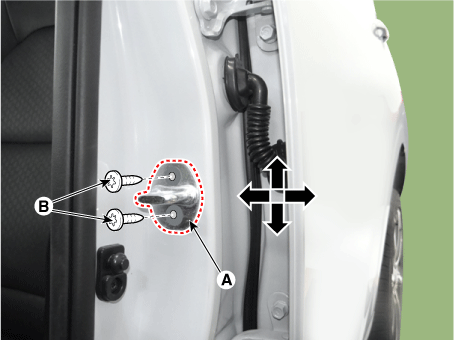

Делать Убедитесь, что дверь надежно защелкивается, не хлопая ею. При необходимости отрегулируйте бойка (A): Гайки бойка зафиксированы. Нападающий может быть в порядке регулируется вверх или вниз, внутрь или наружу.

Ослабьте винты (B) ровно настолько, чтобы защелка сдвинулась.

Момент затяжки :

(B): 16,7–21,6 Н·м (1,7–2,2 кгс·м, 12,3–15,9 фунт·фут)

2.	Постучите по бойку пластиковым молотком, чтобы отрегулировать бойок. Нападающий не будет сильно двигаться, но даст некоторую корректировку.

3.	Держать внешнюю ручку и прижмите дверцу к кузову, чтобы убедиться, что ударник допускает посадку заподлицо. Если дверца правильно защелкнулась, затяните винты и перепроверьте.

Регулировка положения двери

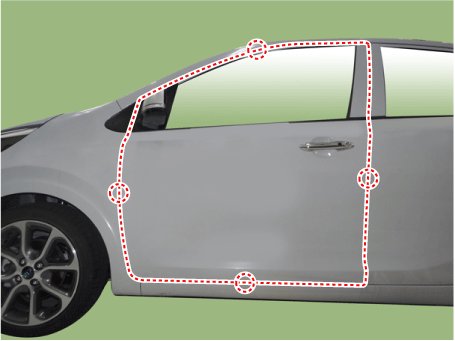

После устанавливая дверь, проверьте плотное прилегание к корпусу, затем проверьте для равных зазоров между передней, задней и нижней частью, краями двери и тело. Убедитесь, что края двери и корпуса параллельны. Перед регулировкой, заменить крепежные болты.

1.	Убедитесь, что края двери и корпуса параллельны.

2.	При регулировке дверей поставьте автомобиль на твердую ровную поверхность.

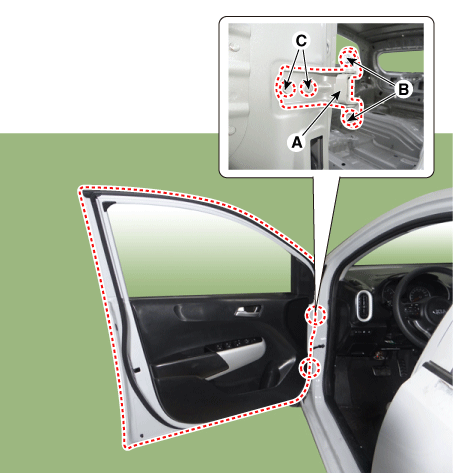

Отрегулируйте на петлях (A):

•	Слегка ослабьте болты крепления дверцы и перемещайте дверцу внутрь и наружу до тех пор, пока она не выровняется с кузовом.

•	ослабить слегка закрутите болты крепления петли и сдвиньте дверь назад и вперед или вверх и вниз по мере необходимости, чтобы выровнять зазоры.

•	Поместите хозяйственное полотенце на домкрат, чтобы не повредить дверь при регулировке двери.

Момент затяжки :

(B): 21,6–26,5 Н·м (2,2–2,7 кгс·м, 15,9–19,5 фунт·фут)

4.	Смажьте шарнирные части указанных петель.

5.	Проверьте наличие утечек воды.
