Kia Picanto: Кузов (интерьер и экстерьер) / Лобовое стекло

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Кузов (внутри и снаружи) / Ветровое стекло

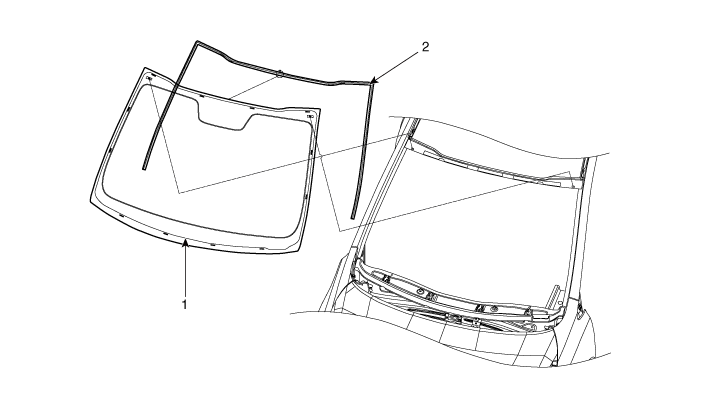

Компоненты и расположение компонентов
Компоненты

1. Ветровое стекло
2. Молдинг лобового стекла

Процедуры ремонта
Удаление
Наденьте перчатки, чтобы защитить руки.
Используйте чехлы для сидений, чтобы не повредить поверхности.
1.
Снимите боковой молдинг крыши.
(См. Боковые молдинги кузова — «Боковые молдинги крыши»)
2.
Снимите облицовку передней стойки.
(См. Отделка салона — «Отделка передней стойки»)
3.
Снимите внутреннее зеркало заднего вида в сборе.
(См. Зеркало - «Внутреннее зеркало заднего вида»)
4.
Снимите верхнюю крышку капота.
(См. «Верхняя крышка кожуха»)
5.

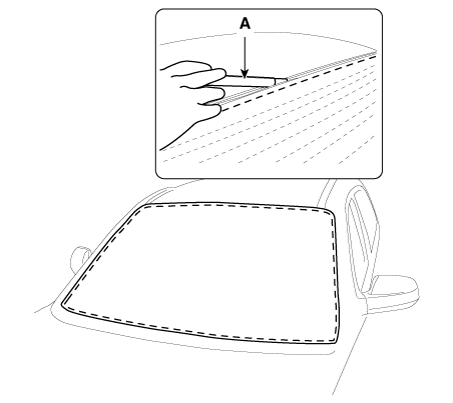

Вырежьте клей с помощью резака (A).
Используйте резак с длиной лезвия от 8 до 12 дюймов.

6.

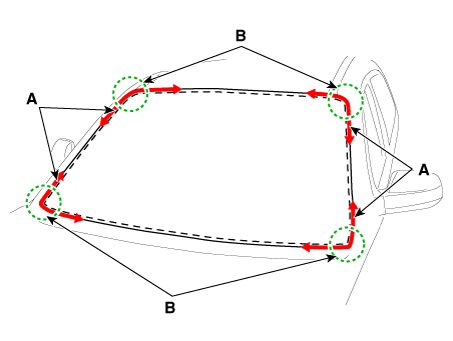

Отрежьте герметик на краю (B), потянув струну (A) влево и вправо.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не обжечь руки, так как при работе с проводами может выделяться избыточное тепло.
•
Будьте осторожны, чтобы не сломать рояльную проволоку.

7.

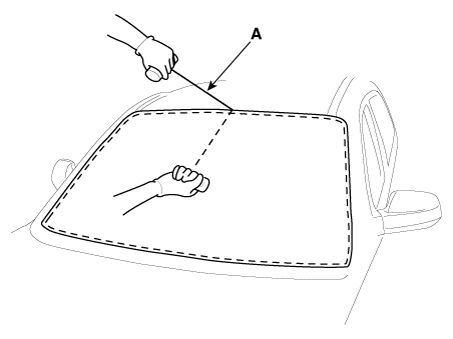

Если фортепианный провод (A) виден снаружи корпуса, вставьте его обратно в корпус.

8.

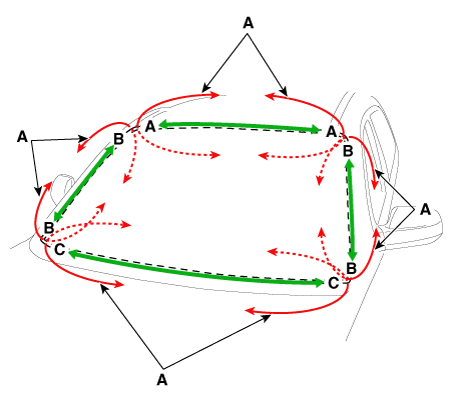

Отрежьте герметик на (A-A), (B-B), (C-C), потянув струну (A) влево и вправо.
•
Наденьте перчатки, чтобы защитить руки.
•
Будьте осторожны, чтобы не обжечь руки, так как при работе с проводами может выделяться избыточное тепло.
•
Будьте осторожны, чтобы не сломать рояльную проволоку.

9.

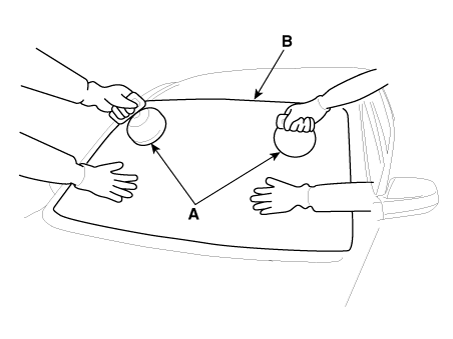

Осторожно поднимите ветровое стекло (В) с помощью держателя стекла (А).

Монтаж
1.
С ножом аккуратно соскребите старый клей до толщины примерно 2 мм (0,0079 дюйма) на клеевой поверхности по всему ветровому стеклу открывающийся фланец:
Не соскребайте до окрашенной поверхности кузова, так как поврежденная краска может снизить прочность сцепления.
•
Снимите раббердам и крепления с кузова.
•
Закройте окружающие поверхности перед покраской.
2.
Очистите склеиваемую поверхность губкой, смоченной в спирте. После очистки держите поверхность чистой от масла, жира и воды.
3.

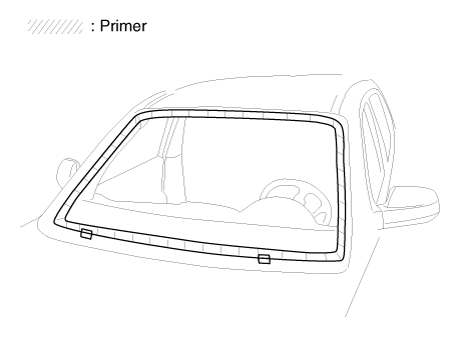

С губкой нанесите тонкий слой грунтовки для кузова на исходный клей вокруг фланца проема ветрового стекла. Дайте грунтовке для тела высохнуть не менее 10 минут.
•
Не наносите грунтовку для стекла на кузов и будьте осторожны, чтобы не перепутать губки для грунтовки стекла и кузова.
•
Не прикасайтесь к загрунтованным поверхностям руками.
•
Замаскируйте приборную панель перед покраской фланца.

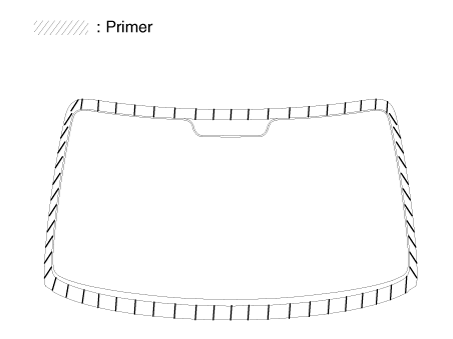

4.
Нанесите тонкий слой грунтовки для стекла на внешнюю сторону крепежных деталей.
•
Делать не прикасайтесь к загрунтованной поверхности руками, так как клей может не приклеиться к стекло правильно, вызывая утечку после установки ветрового стекла стекло.
•
Не наносите грунтовку для кузова на стекло.
•
Не допускайте попадания воды, пыли и абразивных материалов на грунтовку.

5.

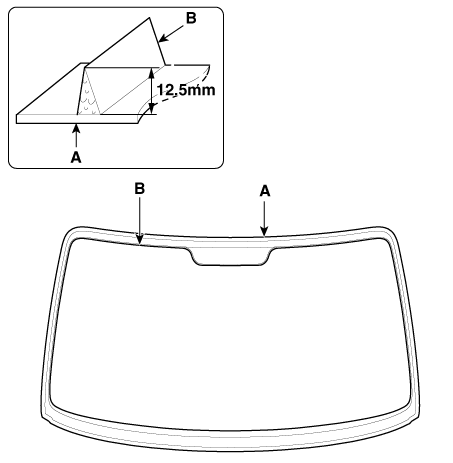

Пакет клей в картридже без воздушных карманов, чтобы обеспечить непрерывное доставка. Загрузите картридж в пистолет для герметика и нанесите валик клей (B) вокруг края ветрового стекла (A) между застежка и молдинг, как показано на рисунке. Нанесите клей в течение 30 минут после нанесения грунтовки для стекла. Каждую бусинку сделать чуть толще. угол.

6.

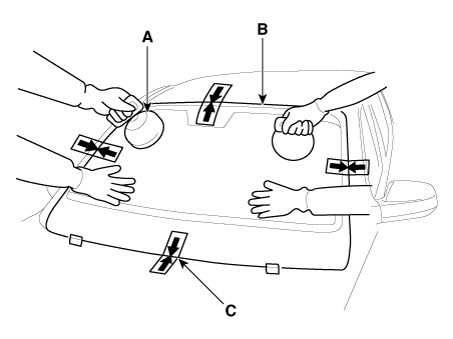

Использовать присоски (A) для удержания ветрового стекла (B) над отверстием, совместите его с установочными метками (C) и положите на клей. Слегка надавите на ветровое стекло, пока его края полностью не сядут на клей по всему периметру. Не открывайте и не закрывайте двери, пока не клей высох.

7.
Установите верхнюю крышку капота.
(См. «Верхняя крышка кожуха»)
8.
Позволять клей сохнет не менее одного часа, затем распылите воду на крышу и проверьте на утечки. Если произошла утечка, дайте ей высохнуть, а затем заделайте герметик:
•
Позволять автомобиль стоит не менее четырех часов после лобового стекла монтаж. Если транспортное средство должно двигаться в течение 4 часов, оно должно быть ехал медленно.
•
Держите ветровое стекло сухим в течение первого часа после установки.
9.
Установите внутреннее зеркало заднего вида в сборе.
(См. Зеркало - «Внутреннее зеркало заднего вида»)
10.
Установить облицовку передней стойки.
(См. Отделка салона — «Отделка передней стойки»)
11.
Установите боковой молдинг крыши.
(См. Боковые молдинги кузова — «Боковые молдинги крыши»)
