Верхняя крышка капота

Компоненты и расположение компонентов

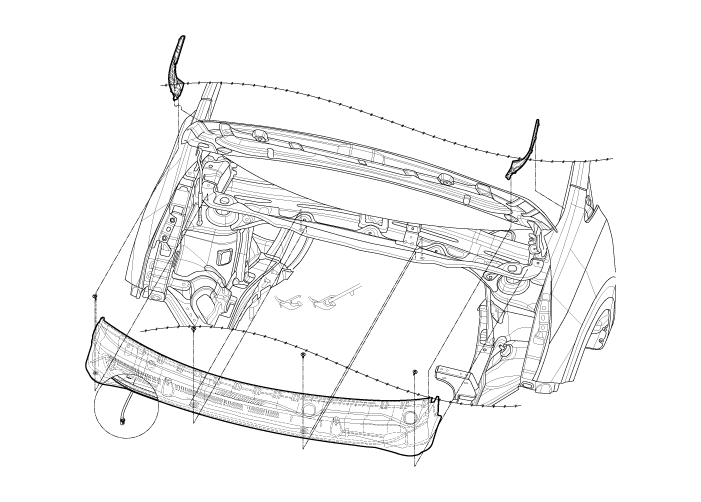

Расположение компонента

Процедуры ремонта

Замена

1. 1

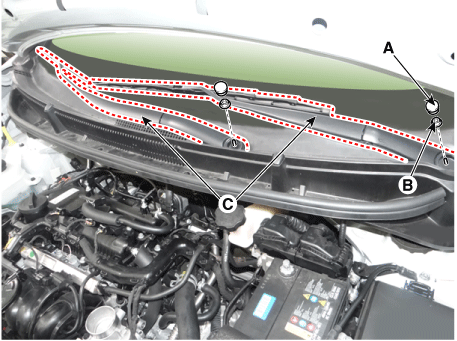

   Снимите колпачок (А) и гайки (В), затем снимите рычаг стеклоочистителя (С).

   Момент затяжки : 22,6–26 Н·м



2. 2

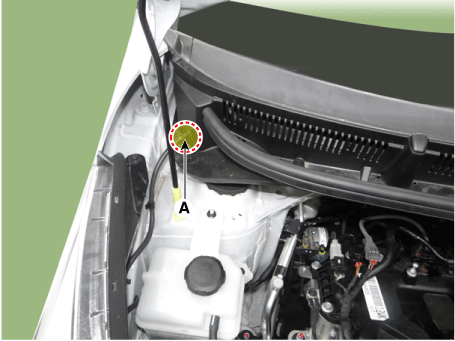

   Отсоедините шланг форсунки (А).



3. 3

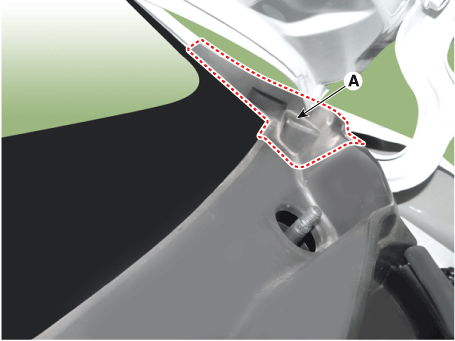

   Снимите боковую крышку капота (А).



4. 4

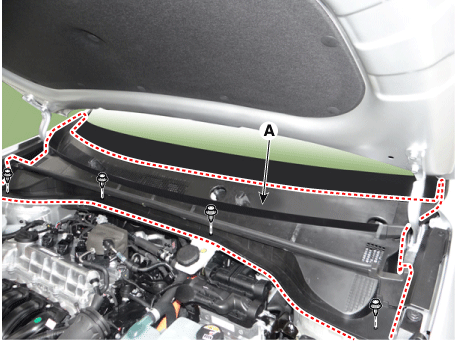

   Отсоедините зажимы, затем снимите верхнюю крышку кожуха (А).



5. 5
   Установите в порядке, обратном снятию.
