Катушка зажигания

Описание и работа

Описание

Ан Катушка зажигания — это индукционная катушка в системе зажигания двигателя, которая преобразует низкое напряжение батареи в высокое напряжение, необходимое для создать электрическую искру в свечах зажигания для воспламенения топлива. Катушки имеют внутренний резистор, в то время как другие полагаются на провод резистора или внешний резистор для ограничения тока, протекающего в катушку от питание от аккумулятора 12 В.

Принципиальные диаграммы

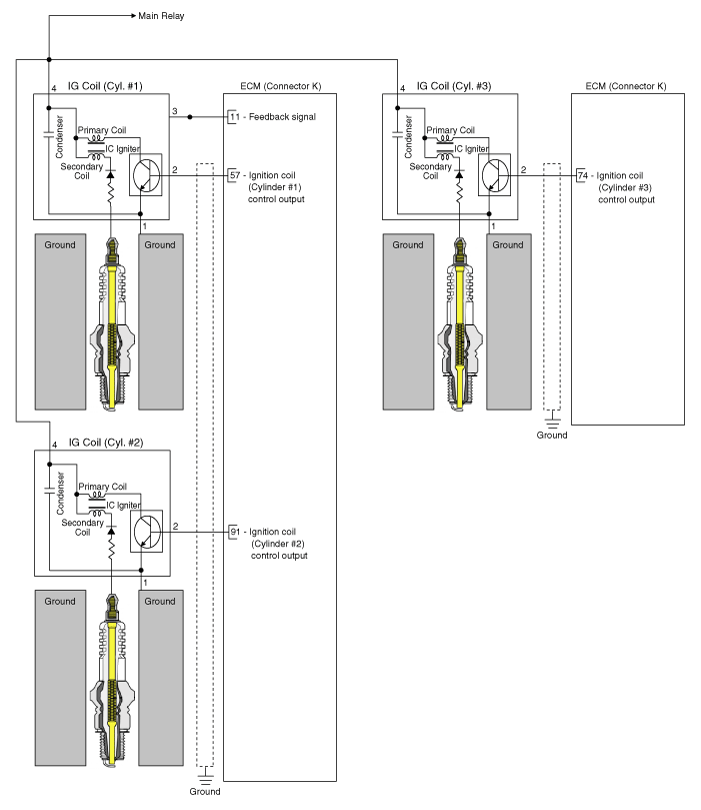

Принципиальная электрическая схема

[В]

[М/Т]

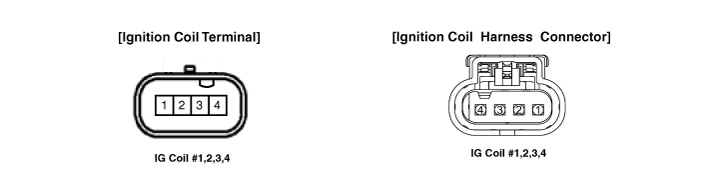

Вид соединителя

Функция клеммы катушки зажигания

[В] Катушка зажигания (цилиндр №1)

Пин №	Описание	Подключен к
1	Земля	Шасси
2	Катушка зажигания №1 Управляющий выход	ЕСМ К(57)
3	-
4	Мощность батареи (В+)	Главное реле

Катушка зажигания (цилиндр №2)

Пин №	Описание	Подключен к
1	Земля	Шасси
2	Катушка зажигания №2 Управляющий выход	ЕСМ К(91)
3	-
4	Мощность батареи (В+)	Главное реле

Катушка зажигания (цилиндр №3)

Пин №	Описание	Подключен к
1	Земля	Шасси
2	Катушка зажигания №3 Управляющий выход	ЕСМ К(74)
3	-
4	Мощность батареи (В+)	Главное реле

[М/Т] Катушка зажигания (цилиндр №1)

Пин №	Описание	Подключен к
1	Земля	Шасси
2	Катушка зажигания №1 Управляющий выход	ЕСМ А(17)
3	-
4	Мощность батареи (В+)	Главное реле

Катушка зажигания (цилиндр №2)

Пин №	Описание	Подключен к
1	Земля	Шасси
2	Катушка зажигания №2 Управляющий выход	ЕСМ А(2)
3	-
4	Мощность батареи (В+)	Главное реле

Катушка зажигания (цилиндр №3)

Пин №	Описание	Подключен к
1	Земля	Шасси
2	Катушка зажигания №3 Управляющий выход	ЕСМ А(1)
3	-
4	Мощность батареи (В+)	Главное реле

Процедуры ремонта

Удаление

1. 1
   Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2. 2
   Снимите воздухоочиститель. (См. Механическая система двигателя — «Воздушный фильтр»)
3. 3

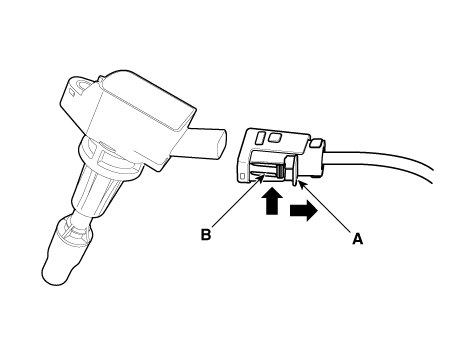

   Отсоедините разъем катушки зажигания (А).
4. 4
   Снимите катушку зажигания (В), предварительно ослабив крепежные болты. Болт крепления катушки зажигания: 9,8–11,8 Н·м





Монтаж

1. Установите в порядке, обратном снятию.
