Kia Rio: система AVN / головное устройство AVN (аудио-видео навигация)

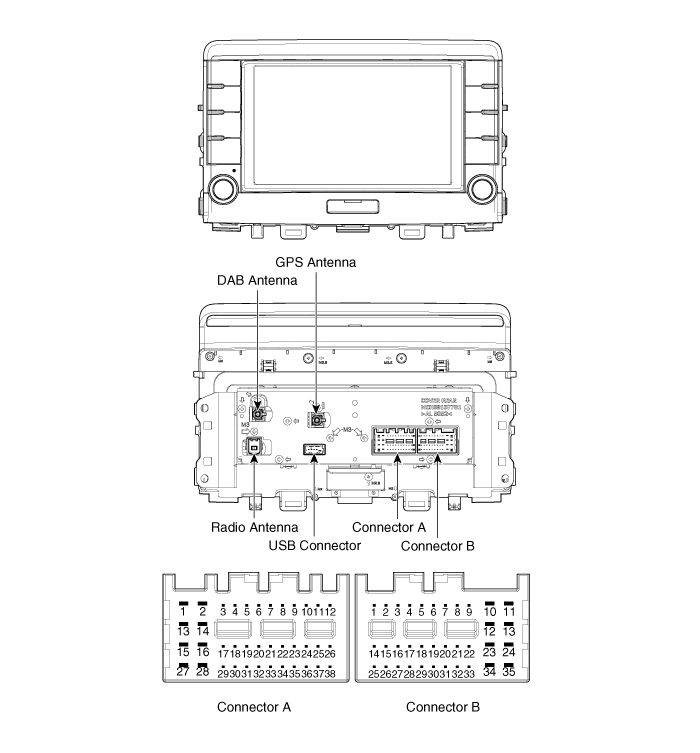

Компоненты и расположение компонентов
| Компоненты |
Информация о выводах разъема
|
Нет.
|
Соединитель А
|
Соединитель Б
|
|
1
|
Левый динамик в задней двери (+)
|
-
|
|
2
|
Левый динамик задней двери (-)
|
МИК (+)
|
|
3
|
-
|
-
|
|
4
|
-
|
-
|
|
5
|
-
|
Мощность антенны
|
|
6
|
Мощность камеры
|
Освещение (+)
|
|
7
|
Видео с камеры
|
Мультимедиа-CAN (высокий)
|
|
8
|
-
|
-
|
|
9
|
-
|
ALT Левый_выход (-)
|
|
10
|
AUX Audio right_input
|
Батарея (+)
|
|
11
|
AUX Обнаружение
|
Батарея (+)
|
|
12
|
Пульт дистанционного управления на руле
|
Земля
|
|
13
|
Левый динамик в передней двери (+)
|
Земля
|
|
14
|
Левый динамик передней двери (-)
|
микрофон (земля)
|
|
15
|
Правый динамик передней двери (-)
|
МИК (-)
|
|
16
|
Правый динамик в передней двери (+)
|
-
|
|
17
|
-
|
-
|
|
18
|
-
|
-
|
|
19
|
-
|
Освещение (-)
|
|
20
|
Камера Power_Ground
|
Мультимедиа-CAN (низкий)
|
|
21
|
Камера Видео_Земля
|
-
|
|
22
|
-
|
АКК
|
|
23
|
-
|
-
|
|
24
|
AUX аудио левый_вход
|
-
|
|
25
|
AUX Аудио заземление
|
Обеспечить регресс
|
|
26
|
Пульт дистанционного управления на руле (земля)
|
Дверь открыта
|
|
27
|
Правый динамик задней двери (-)
|
Статус разблокировки двери
|
|
28
|
Правый динамик в задней двери (+)
|
Ручная парковка
|
|
29
|
-
|
Положение «П»
|
|
30
|
-
|
Авто свет
|
|
31
|
-
|
-
|
|
32
|
-
|
-
|
|
33
|
Экран камеры_Земля
|
IGN1
|
|
34
|
-
|
-
|
|
35
|
-
|
-
|
|
36
|
-
|
|
|
37
|
-
|
|
|
38
|
Скорость автомобиля
|
Процедуры ремонта
| Удаление |
|
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите узел воздуховода центральной панели. (См. Кузов — «Центральная панель») |
| 3. |
Снимите головное устройство AVN (A) после ослабления крепежных винтов.
|
| 4. |

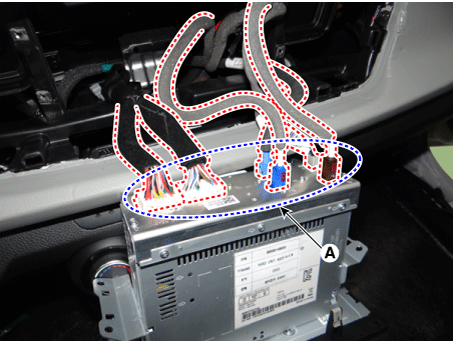

Снимите головное устройство AVN, предварительно отсоединив разъемы и антенну. кабель (А).
|
| Монтаж |
| 1. |
Подсоедините разъемы головного устройства AVN и антенный кабель. |
| 2. |
Установите головное устройство AVN. |
| 3. |
Установите центральный воздуховод в сборе. |
| 4. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи. |
|
