Kia Rio: система AVN/динамик

Kia Rio 2017-2023 YB Руководство по ремонту / Электрическая система кузова / Система АВН / Оратор

Процедуры ремонта

осмотр

Устранение неполадок динамиков

При обращении с динамиками:

•	Не ударяйте динамики, роняя или бросая их.

•	Будьте осторожны, чтобы не пролить воду или масло на динамики.

•	Будьте осторожны при обращении с динамиком, поскольку диафрагма сделана из бумаги. легко рвется от удара или внешней силы.

•	Настройка аудиосистемы может привести к повреждению динамиков. Модифицированный на динамики не распространяется гарантия производителя.

1.	Базовый осмотр Ослабьте винты, чтобы исключить помехи от отделки кузова и окружающие детали, а затем снимите динамик. После снятия динамика проверьте качество звука динамика с помощью разъем вставлен.

Проверка по каждой причине

(1)

Аномальная вибрация

–	Убедитесь, что крепежные винты правильно затянуты перед заменой динамика.

–	Переустановите динамик и убедитесь, что проблема устранена.

–	Если симптом не исчезает, замените динамик с новым.

(2)

Шум

–	Убедитесь, что разъем динамика правильно подключен и переустановите разъем, если это необходимо.

–	Если в режиме радио возникают шумы, включите проигрыватель компакт-дисков. режим.

–	Если шумы возникают в обоих режимах, замените динамик на новенький.

Если шумы возникают только в режиме радио, плохое радио причиной является прием, поэтому не заменяйте динамик.

(3)

Плохая работа

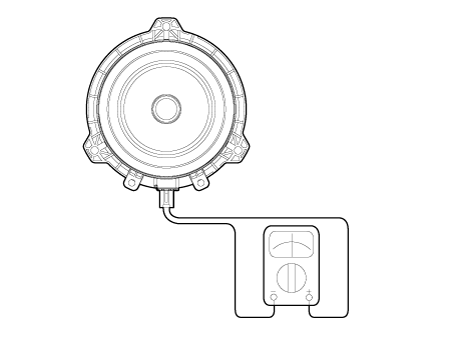

–	Проверьте плюсовую (+) и отрицательную (-) клеммы динамика. с помощью омметра.

–	Если сопротивление измеряется при указанном показанном значении ниже, динамик работает нормально.

–	Если измеренное сопротивление отличается от указанного значение, замените динамик.

Удаление

Динамик в передней двери

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

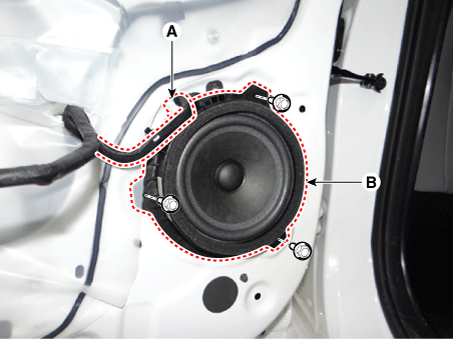

3.	Снимите динамик передней двери (B), предварительно отсоединив разъем (A). и откручивание болтов.

Твитер Динамик

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

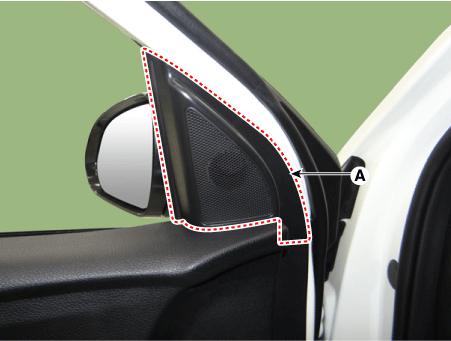

2.	Используя отвертку или съемник, снимите внутренний квадрант передней двери. крышка (А).

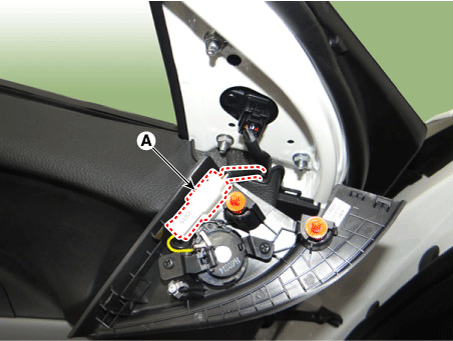

3.	Отсоедините разъем высокочастотного динамика (А).

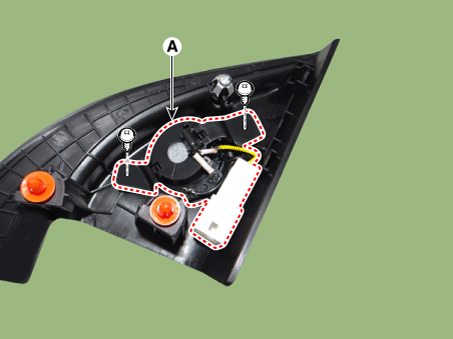

4.	Снимите высокочастотный динамик (A) после ослабления крепежных винтов.

Динамик задней двери

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

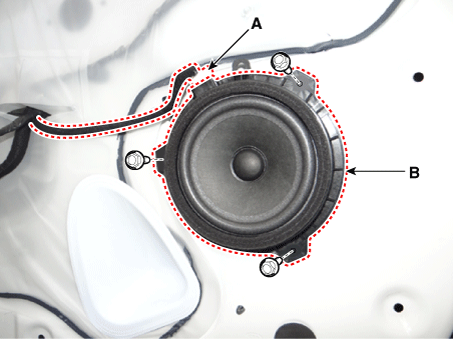

3.	Снимите динамик задней двери (B), предварительно отсоединив разъем (A). и откручивание болтов.

Монтаж

Динамик в передней двери

1.	Установите динамик передней двери.

2.	Установить обшивку передней двери.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Твитер Динамик

1.	Установите высокочастотный динамик.

2.	Установите внутреннюю крышку квадранта передней двери.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Динамик задней двери

1.	Установите динамик задней двери.

2.	Установить обивку задней двери.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

•	Убедитесь, что разъемы динамиков подключены правильно.

•	Проверьте систему AVN на нормальную работу.
