Kia Rio: система AVN / мультимедийный разъем
Принципиальные диаграммы
|
Принципиальная электрическая схема
|
Описание и работа

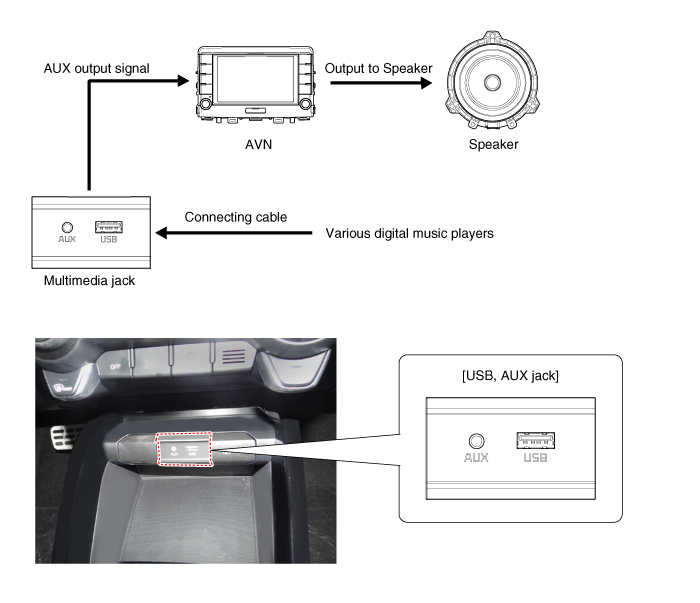

Мультимедийный разъем на верхней крышке консоли предназначен для клиентов, которые любят слушать
к внешним портативным музыкальным проигрывателям, таким как MP3 и т. д., через автомобильный звук
системы, когда она подключена к этому разъему. Клиент имеет эту дополнительную опцию.
В случае искажения звука, исходящего от внешних музыкальных проигрывателей, подключенных к AUX,
аудиосистема может быть исправна, но выходной уровень проигрывателя не
соответствуют спецификации AUX.
Процедуры ремонта
Мультимедийный разъем
|
Наденьте перчатки, чтобы защитить руки.
|
|
•
|
При поддевании отверткой с плоским наконечником или с помощью накладки
инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг
соответствующие части, чтобы предотвратить повреждение.
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки.
для защиты от повреждения поверхности.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|
Снимите верхнюю крышку передней консоли.
(См. Кузов — «Узел напольной консоли»)
|
|
3.
|

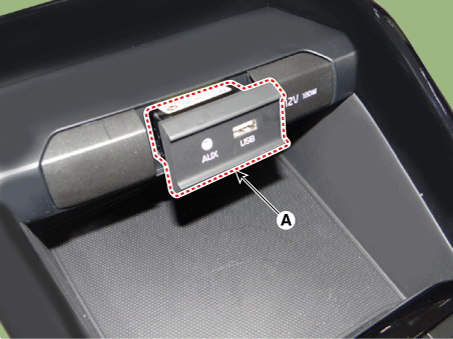

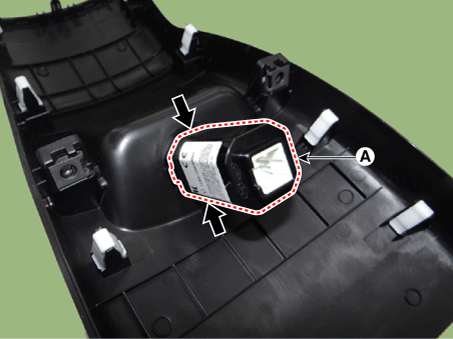

Снимите мультимедийный разъем (A) после освобождения фиксированных крючков.
|
USB-зарядное устройство
|
Наденьте перчатки, чтобы защитить руки.
|
|
•
|
При поддевании отверткой с плоским наконечником или с помощью накладки
инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг
соответствующие части, чтобы предотвратить повреждение.
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки.
для защиты от повреждения поверхности.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|
Снимите напольную консоль в сборе.
(См. Кузов — «Узел напольной консоли»)
|
|
3.
|

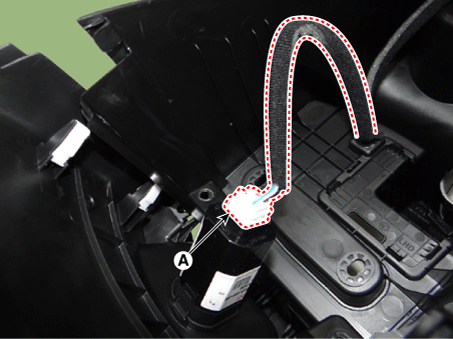

Отсоедините разъем зарядного устройства USB (A).
|
|
4.
|

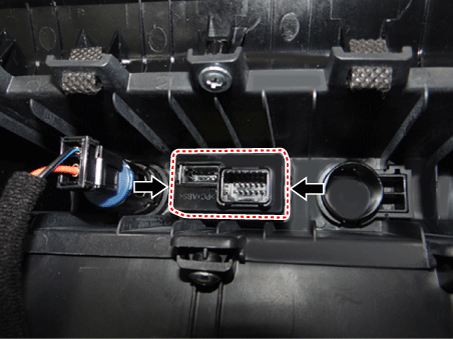

Снимите зарядное устройство USB (A) после освобождения фиксированных крючков.
|
Мультимедийный разъем
|
1.
|
Установите мультимедийный разъем.
|
|
2.
|
Установите верхнюю крышку передней консоли.
|
|
3.
|
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
•
|
Убедитесь, что мультимедийный разъем и передняя панель консоли
разъемы лотка подключены правильно.
|
|
•
|
Проверьте систему AVN на нормальную работу.
|
|
|
USB-зарядное устройство
|
1.
|
Установите зарядное устройство USB.
|
|
2.
|
Подсоедините разъем USB-зарядного устройства.
|
|
3.
|
Установите напольную консоль в сборе.
|
|
4.
|
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
Убедитесь, что кабели и разъемы подключены правильно.
|
|
