Модуль дверного замка с электроприводом

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

осмотр

Модуль замка передней двери осмотр

1. 1

   Снимите обивку передней двери.

   (См. Кузов — «Облицовка передней двери»)

2. 2

   Снимите уплотнитель обивки передней двери.

   (См. Кузов — «Оконное стекло передней двери»)

3. 3

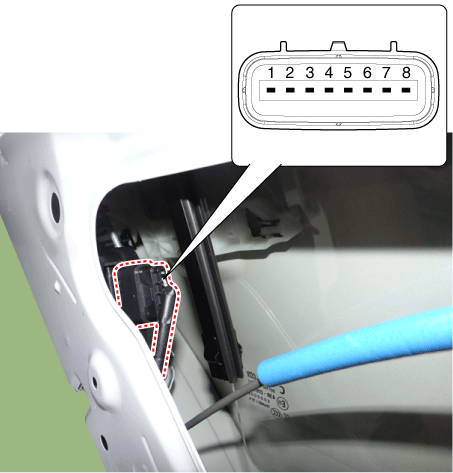

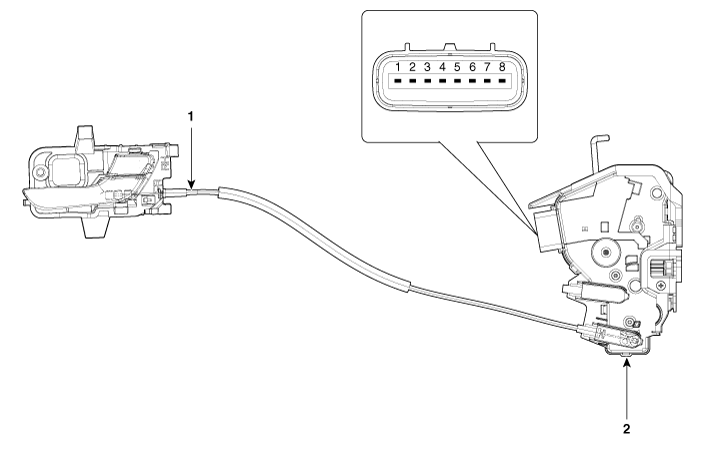

   Отсоедините разъем от привода.

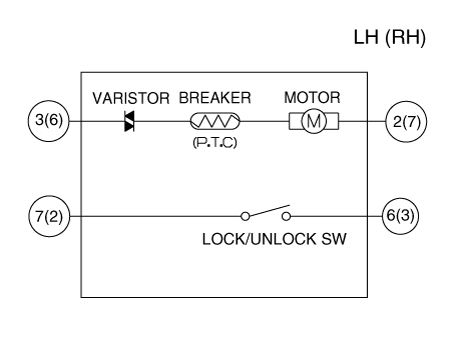

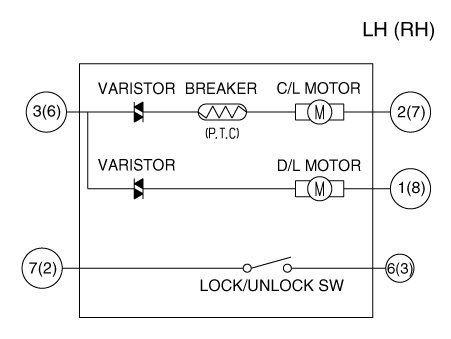

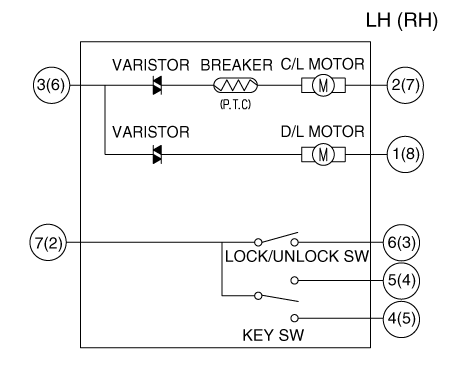

   [Центральный замок Мотор]

   Нет.	Информация о выводе
   	левый	Правая сторона
   1	-	-
   2	Мотор 2	COM
   3	Мотор 3	Переключатель блокировки/разблокировки
   4	Переключатель разблокировки с ключом	Переключатель блокировки с ключом
   5	Переключатель блокировки с ключом	Переключатель разблокировки с ключом
   6	Переключатель блокировки/разблокировки	Мотор 3
   7	COM	Мотор 2
   8	-	-




   [Мертвый замок Мотор]

   Нет.	Информация о выводе
   	левый	Правая сторона
   1	Мотор 1	-
   2	Мотор 2	COM
   3	Мотор 3	Переключатель блокировки/разблокировки
   4	Переключатель разблокировки с ключом	Переключатель блокировки с ключом
   5	Переключатель блокировки с ключом	Переключатель разблокировки с ключом
   6	Переключатель блокировки/разблокировки	Мотор 3
   7	COM	Мотор 2
   8	-	Мотор 1

4. 4

   Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.

   [Центральный замок Мотор]

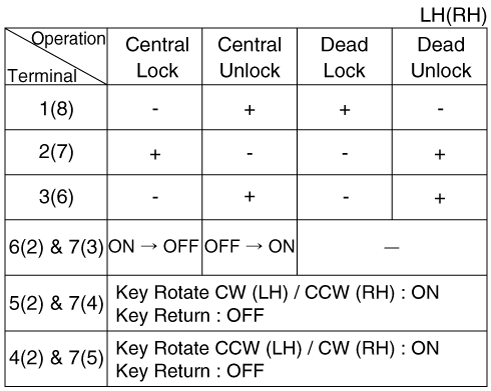

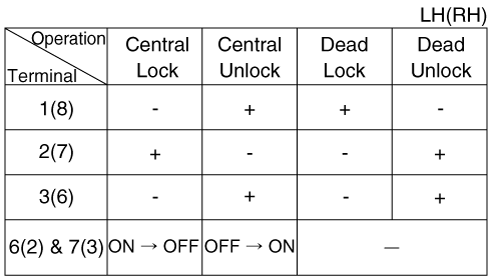

   [Мертвый замок Мотор]



   [Центральный замок Мотор]

   (левый)



   (справа)



   [Мертвый замок Мотор]



Модуль замка задней двери осмотр

1. 1

   Снимите обивку задней двери.

   (См. Кузов — «Облицовка задней двери»)

2. 2

   Снимите уплотнитель обивки задней двери.

   (См. Кузов — «Окно задней двери»)

3. 3

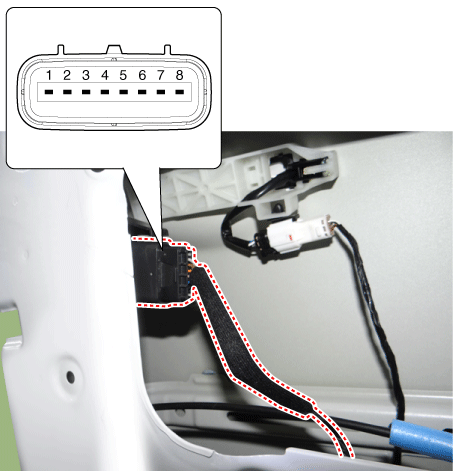

   Отсоедините разъем от привода.

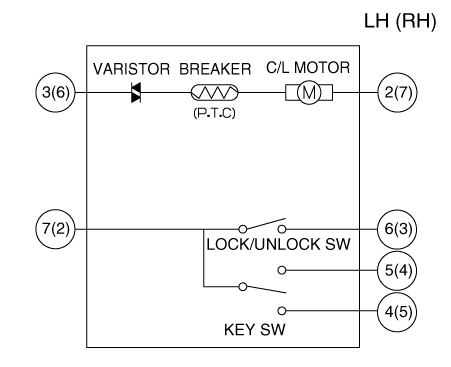

   [Центральный замок Мотор]

   Нет.	Информация о выводе
   	левый	Правая сторона
   1	-	-
   2	Мотор 2	COM
   3	Мотор 3	Переключатель блокировки/разблокировки
   4	-	-
   5	-	-
   6	Переключатель блокировки/разблокировки	Мотор 3
   7	COM	Мотор 2
   8	-	-

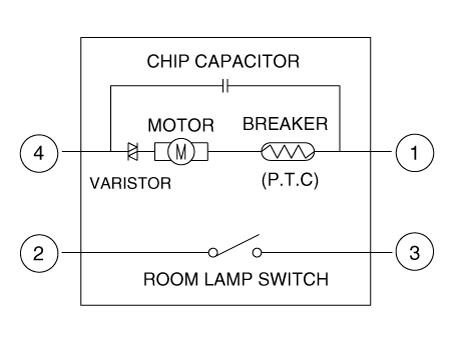

   [Мертвый замок Мотор]

   Нет.	Информация о выводе
   	левый	Правая сторона
   1	Мотор 1	-
   2	Мотор 2	COM
   3	Мотор 3	Переключатель блокировки/разблокировки
   4	-	-
   5	-	-
   6	Переключатель блокировки/разблокировки	Мотор 3
   7	COM	Мотор 2
   8	-	Мотор 1

4. 4

   Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.

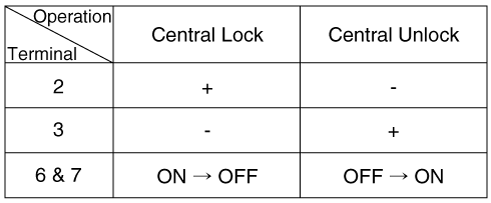

   [Центральный замок Мотор]

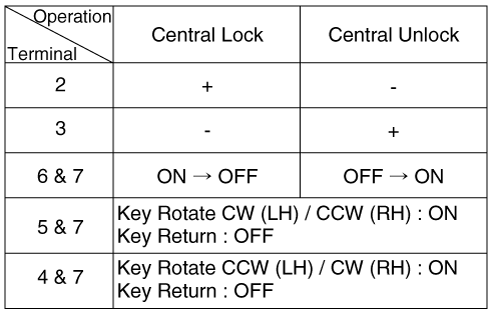

   [Мертвый замок Мотор]

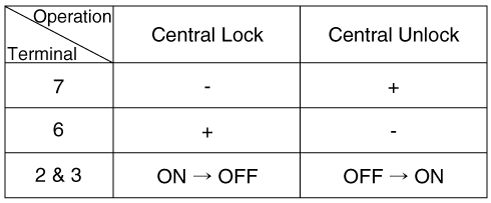

   [Центральный замок Мотор]

   (левый)



   (справа)

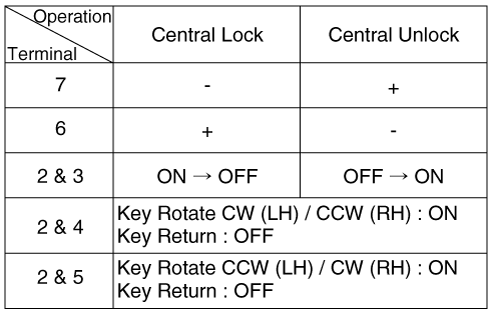

   [Мертвый замок Мотор]



Модуль замка задней двери осмотр

1. 1

   Снимите обшивку задней двери.

   (См. Кузов — «Отделка задней двери»)

2. 2

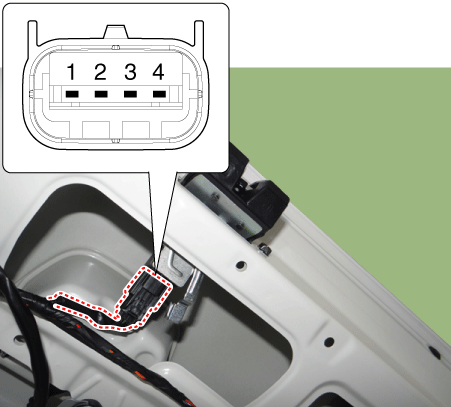

   Отсоедините разъемы от привода.



3. 3

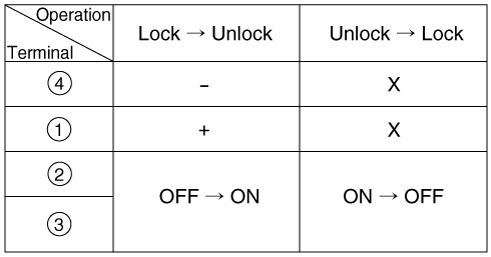

   Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.





4. 4

   Проверка задней двери автомобиля мощность варианта питания относится к модуль багажника.
