Выключатель дверного замка с электроприводом

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите центральную нижнюю панель аварийной подушки.

   (См. Кузов — «Центральная панель аварийной площадки»)

3. 3

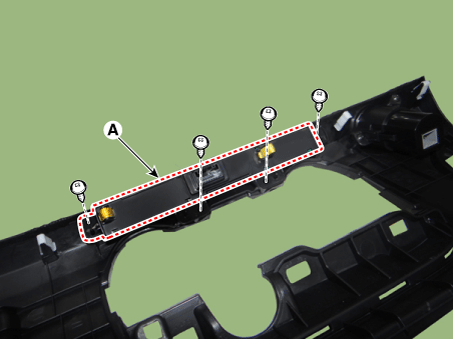

   Снимите выключатель аварийной световой сигнализации (А) после ослабления крепления. винты.



Монтаж

1. 1

   Установите выключатель аварийной сигнализации.

2. 2

   Установите центральную нижнюю панель аварийной подушки.

3. 3

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

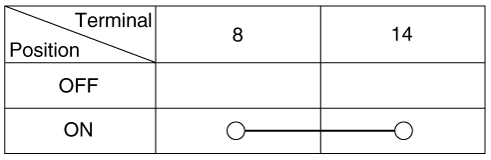

1. Проверьте целостность цепи между клеммами. Если есть аномалия, замените переключатель.

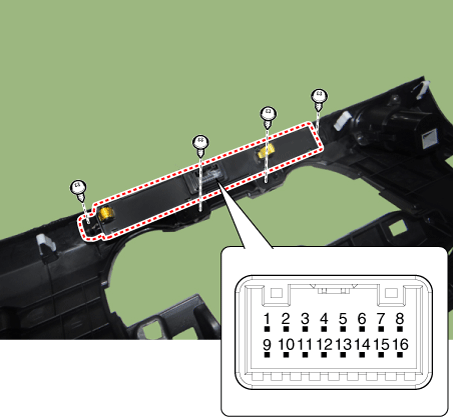

   Нет.	Описание	Нет.	Описание
   1	Батарея (+)	9	Освещение (+)
   2	IGN1	10	-
   3	PAB ВКЛ.	11	ПАБ ВЫКЛ.
   4	Задний центральный ремень безопасности	12	Задний правый ремень безопасности
   5	Подушка безопасности пассажира	13	Задний левый ремень безопасности
   6	Опасный режим	14	Выключатель дверного замка
   7	-	15	Индикатор блокировки двери
   8	Земля	16	Освещение (-)
