Привод дверного зеркала с электроприводом

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

осмотр

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

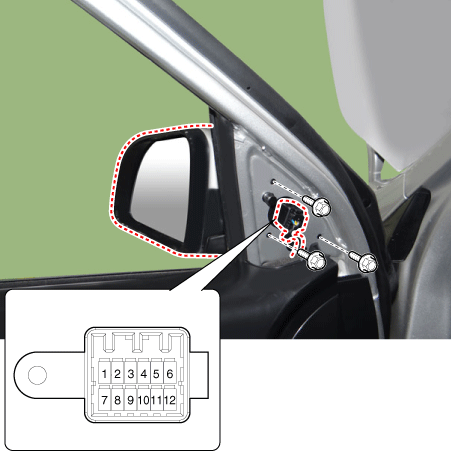

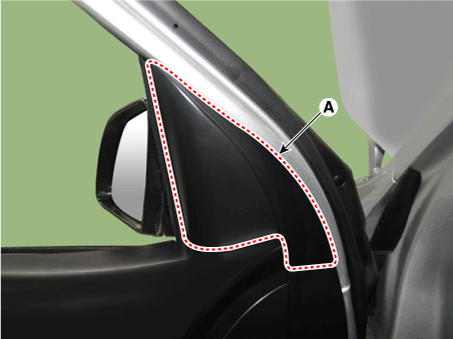

   Снимите внутреннюю крышку квадранта передней двери (А).



3. 3

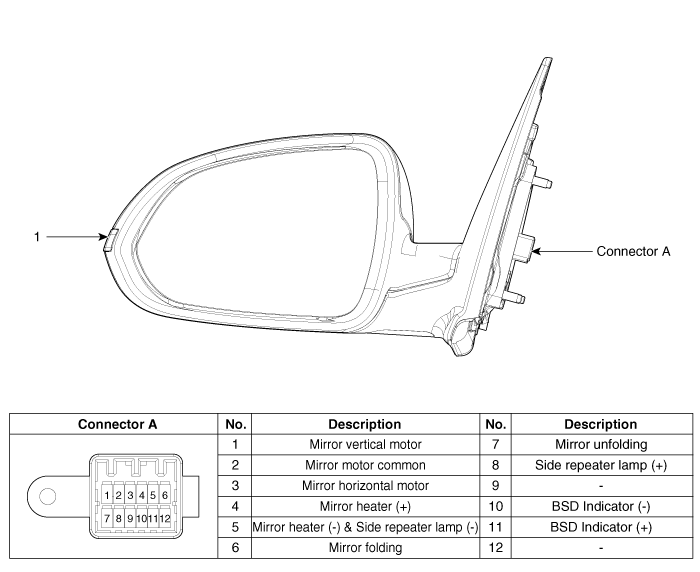

   Отсоедините разъем наружного зеркала заднего вида с электроприводом от жгута проводов.



4. 4

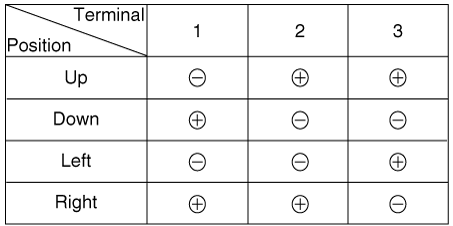

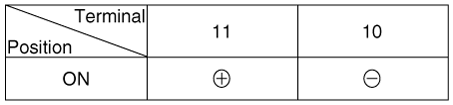

   Подайте напряжение батареи на каждую клемму, как показано в таблице, и проверьте что зеркало работает нормально.

   [Управление зеркалом (левый/правый)]

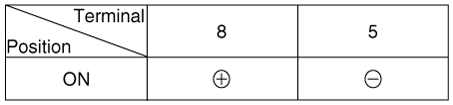

   [Подогрев зеркал]



   [Боковой повторитель Лампа]

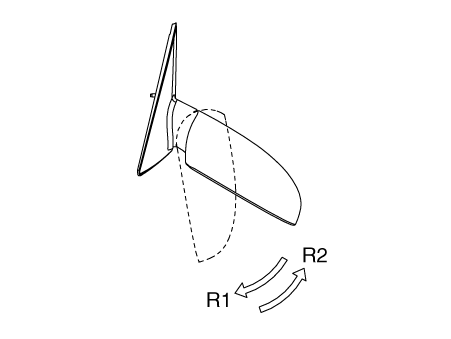

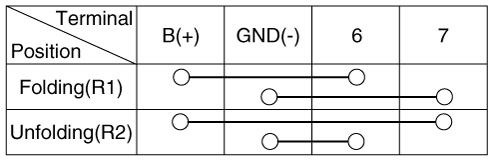

   [Складное зеркало]





   [Индикатор BSD]



Удаление

1. 1

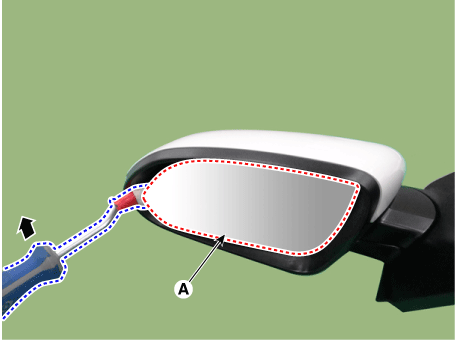

   Вставив плоскую отвертку или съемник, как показано на изображении ниже, снимите зеркало (A), приложив кратковременное усилие.



2. 2

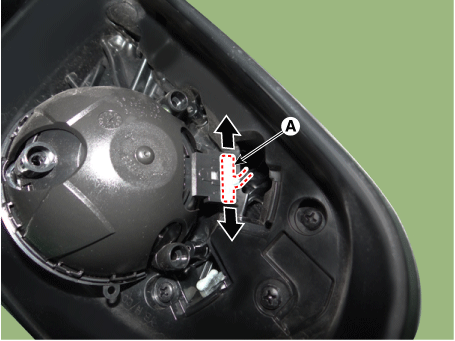

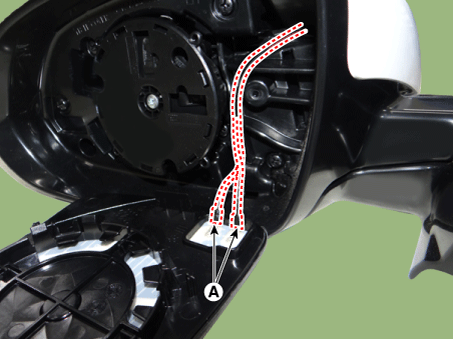

   Отсоедините разъемы отопителя (А).



3. 3

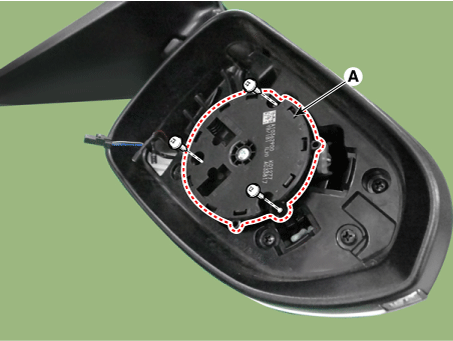

   Снимите привод зеркала (А) после ослабления винтов.



4. 4

   Отсоедините разъем привода зеркала (А).



Монтаж

1. Установите в порядке, обратном снятию.
