Переключатель зеркала двери с электроприводом

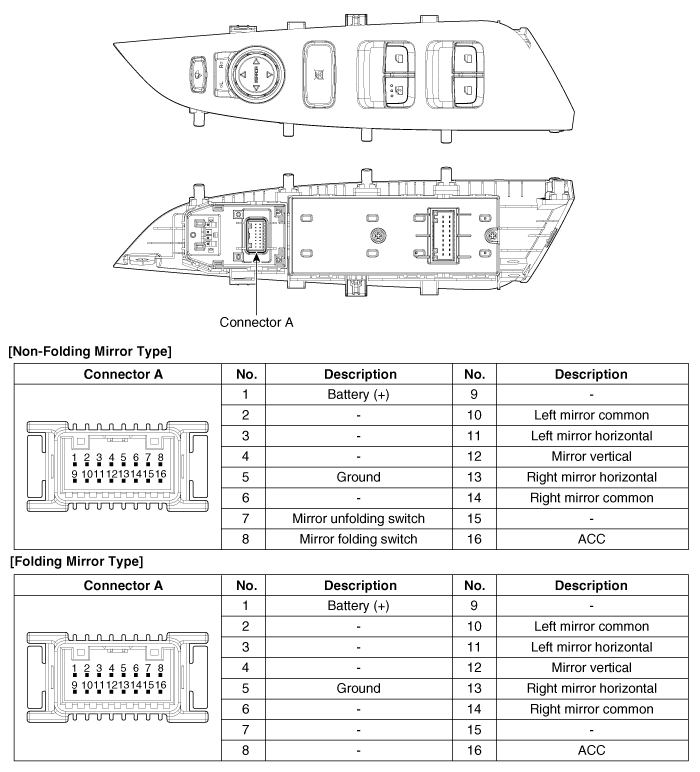

Компоненты и расположение компонентов

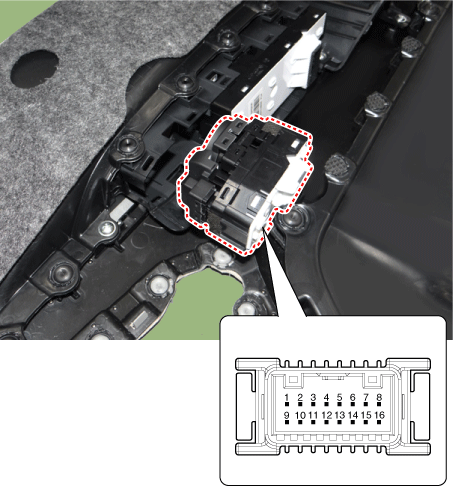

Компонент

Переключатель стеклоподъемника водителя

Принципиальные диаграммы

Принципиальная электрическая схема

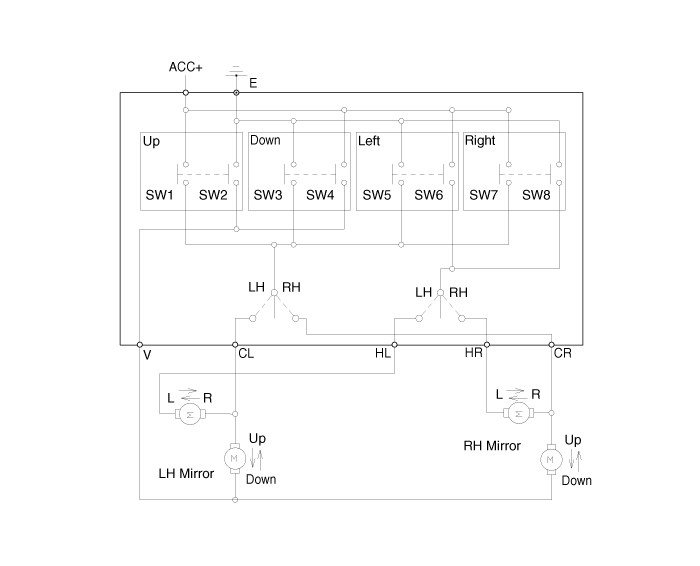

[Тип не складывающегося зеркала]

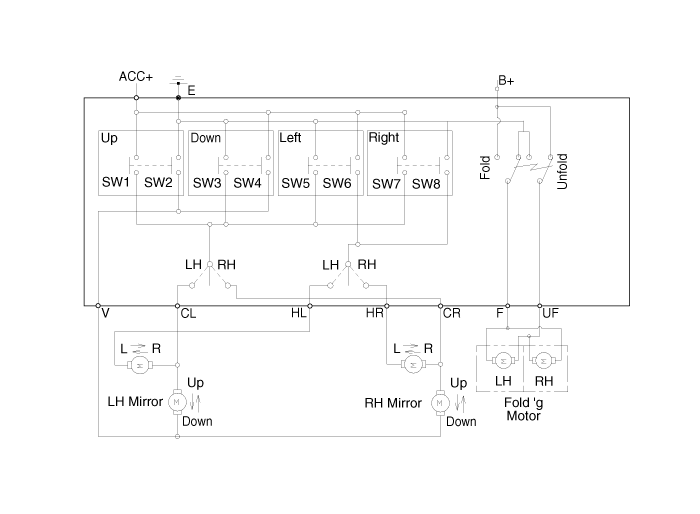

[Тип складного зеркала]

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите обшивку передней левой двери.

   (См. Кузов — «Облицовка передней двери»)

3. 3

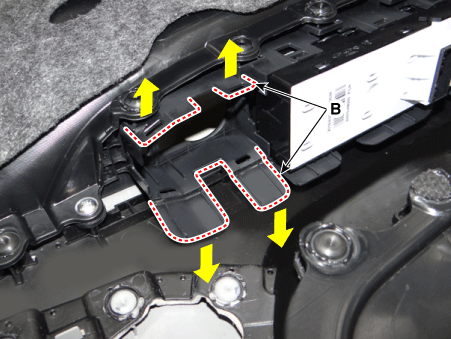

   Снимите узел переключателя зеркал с электроприводом (A), потянув за оба конца. держателей переключателей (B).





Монтаж

1. 1

   Установите переключатель зеркал с электроприводом.

2. 2

   Установите обивку передней двери после подсоединения разъема.

3. 3

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

1. 1

   Снимите обшивку передней левой двери.

   (См. Кузов — «Облицовка передней двери»)

2. 2

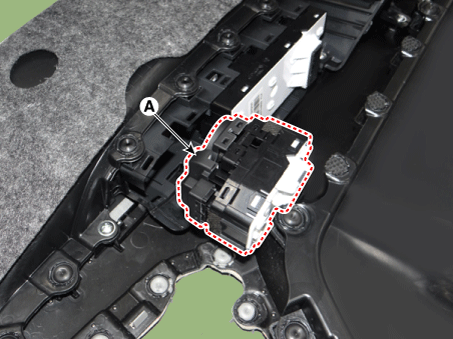

   Снимите переключатель электропривода зеркал (А) с обшивки двери.



3. 3

   Проверьте целостность цепи между клеммами в каждом положении переключателя в соответствии с к столу.

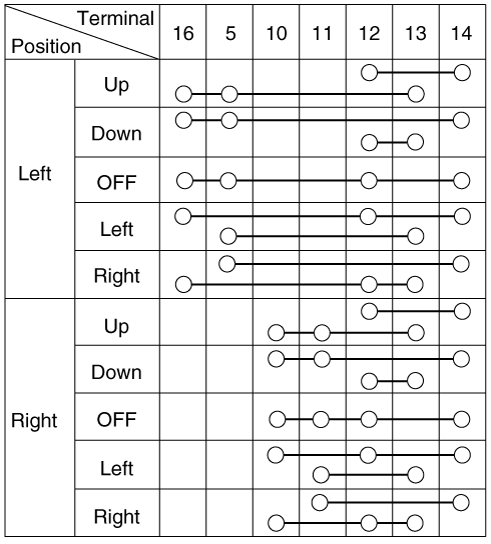

   [Электрозеркало Выключатель]

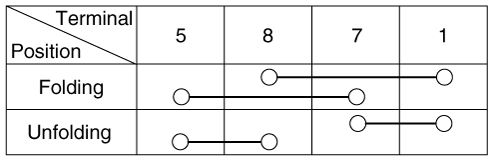

   [Мощное складывание Зеркальный переключатель]
