Подогрев сиденья

Компоненты и расположение компонентов

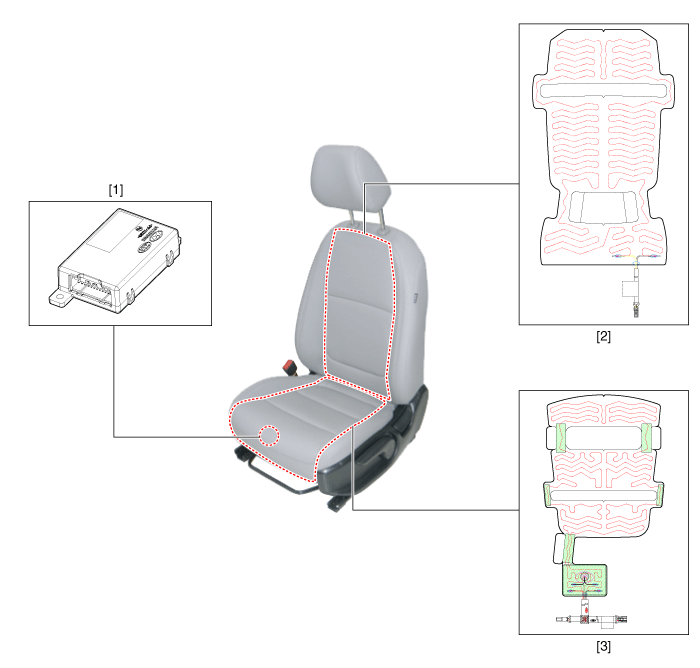

Расположение компонента

Принципиальные диаграммы

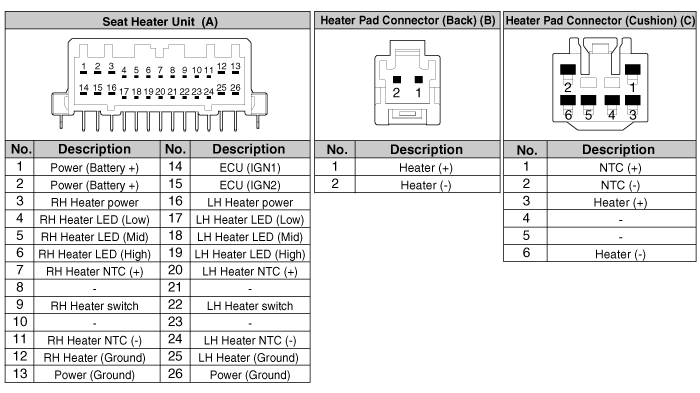

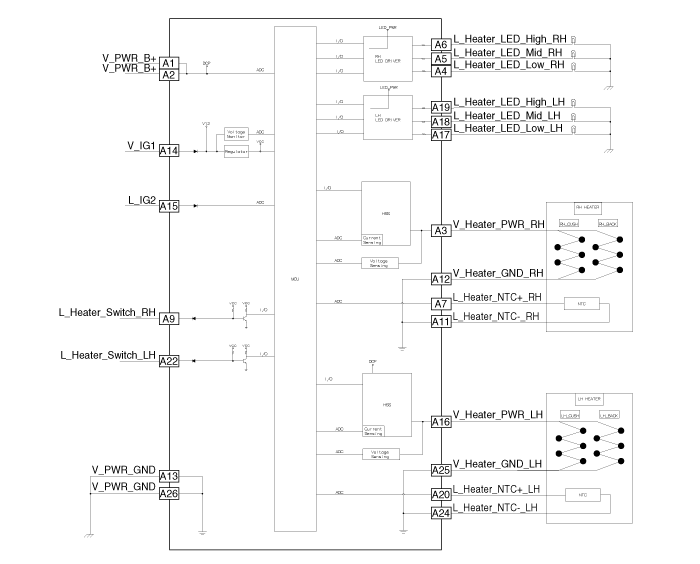

Принципиальная электрическая схема

Процедуры ремонта

осмотр

1. 1

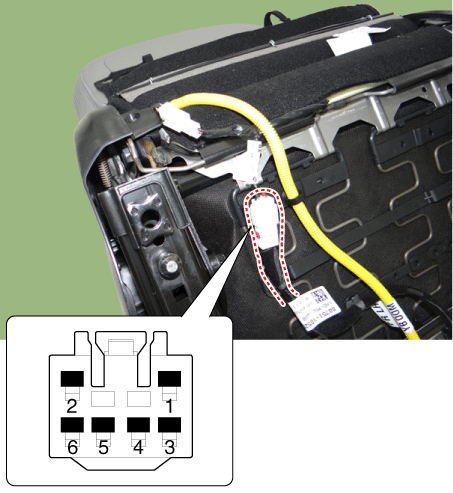

   Проверьте целостность цепи и измерьте сопротивление между клеммами Нет 3 и № 6.



   Стандартное значение

   Водитель / Ассистент (подушка + спина)

   Сиденье с подогревом: 1,54 Ом ± 10%/23 °C

   Вентилируемое сиденье: 1,93 Ом ± 10%/23 °C

2. 2

   Включите обогреватель сиденья после подсоединения разъема, а затем проверьте термостат путем измерения температуры поверхности сиденья.

   Стандартное значение

   1-й: подушка: 36±2 °C, спинка: 40±2 °C

   2-я: подушка: 39±2 °C, спинка: 45±2 °C

   3-я: подушка: 42±2 °C, спинка: 50±2 °C

Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите переднее сиденье в сборе.

   (См. Кузов — «Переднее сиденье в сборе»)

3. 3

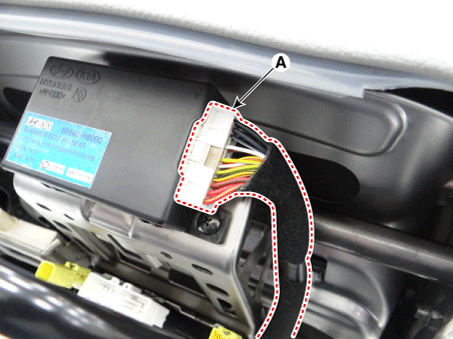

   Отсоедините разъем блока обогрева сиденья (А).



4. 4

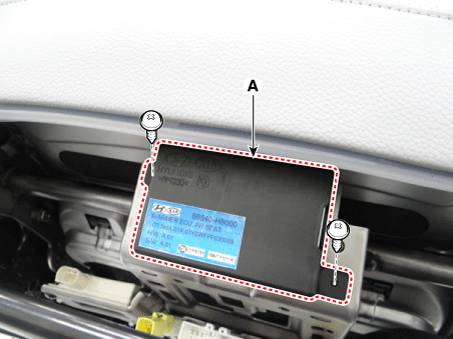

   Снимите блок обогрева сиденья (А), предварительно ослабив крепежные винты.



Монтаж

1. 1

   Установите блок обогрева сиденья и подсоедините разъем.

2. 2

   Установите переднее сиденье в сборе.

3. 3

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
