Выключатель обогрева сиденья

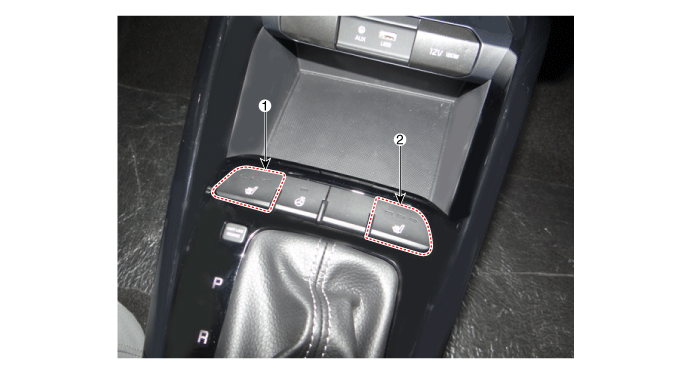

Компоненты и расположение компонентов

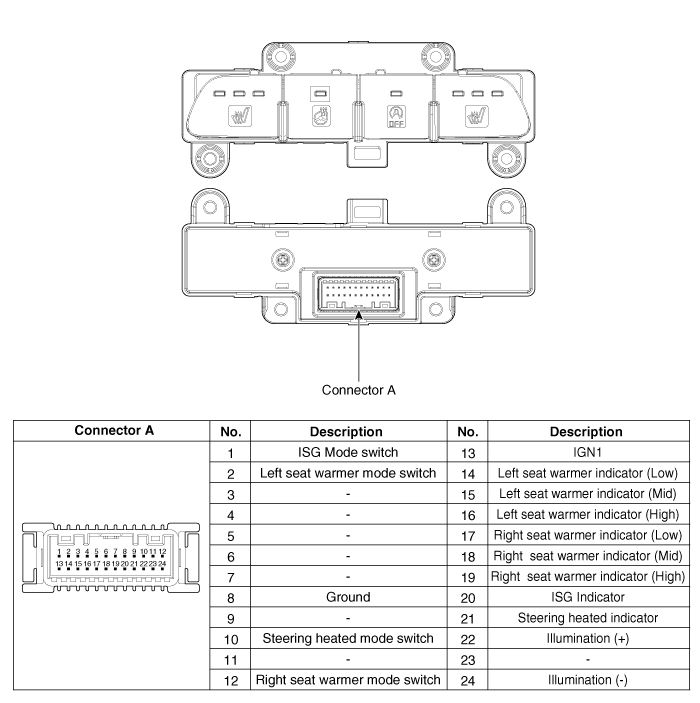

Компоненты

Описание и работа

Описание

Интеллектуальное управление подогревом сидений Технологии

• Чтобы предотвратить низкотемпературный ожог, температура обогревателя сиденья автоматически снижаться через определенный промежуток времени.

  (Условие горения при низкой температуре: более 30 минут при 50 °C)

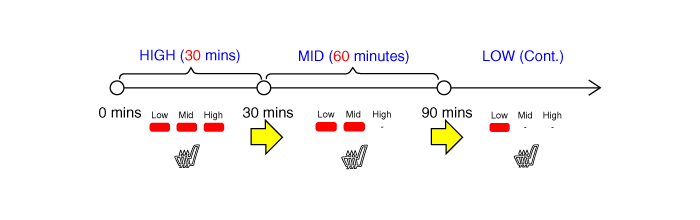

Интеллектуальное управление подогревом сидений Операция

• Через 30 минут переключите на «СРЕДНИЙ» в «ВЫСОКИЙ», затем на «НИЗКИЙ» через 60 минут. в "МИД"

• Измените на «LOW» через 60 минут в «MID».

Принципиальные диаграммы

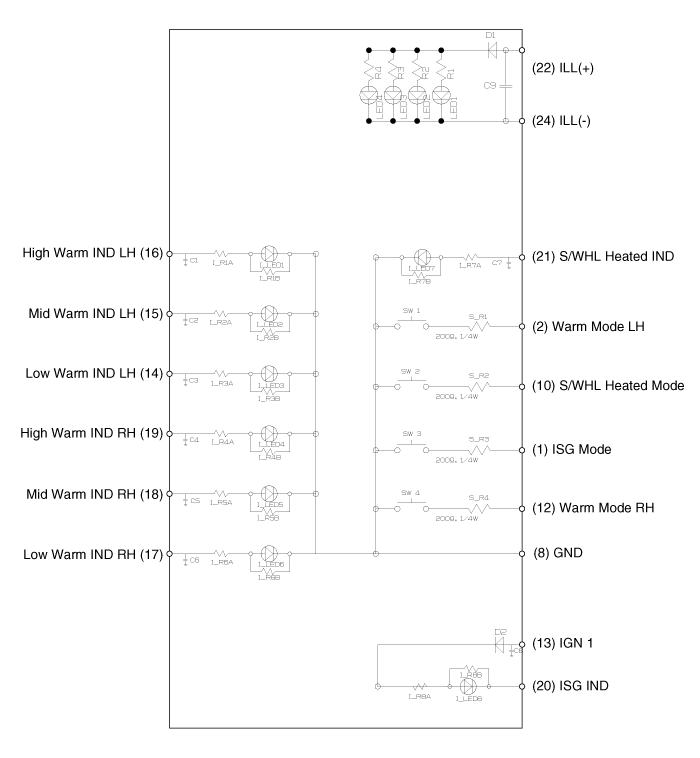

Принципиальная электрическая схема

Процедуры ремонта

Удаление

1. 1

   Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2. 2

   Снимите верхнюю крышку передней консоли.

   (См. Кузов — «Узел напольной консоли»)

3. 3

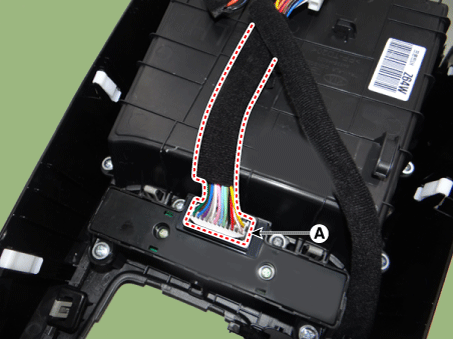

   Отсоедините разъем переключателя верхней крышки передней консоли (А).



4. 4

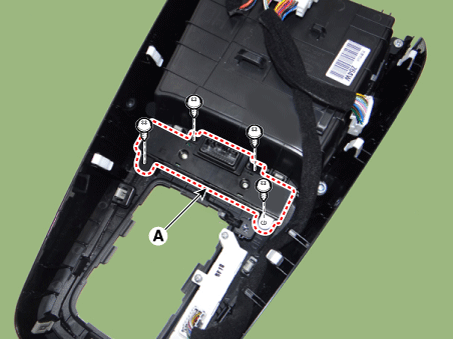

   Снимите переключатель верхней крышки передней консоли (A) после ослабления крепления. винты.



Монтаж

1. 1

   Установите переключатель верхней крышки передней консоли.

2. 2

   Подсоедините разъем переключателя верхней крышки передней консоли.

3. 3

   Установите верхнюю крышку передней консоли.

4. 4

   Подсоедините отрицательную (-) клемму аккумуляторной батареи.
