Система управления двигателем/топливом

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА (CKPS) Принципиальные схемы

Место в руководстве: Система управления двигателем/топливом
Общая информация — 17Механическая система двигателя — 79Электрическая система двигателя — 50Система контроля выбросов — 22Система управления двигателем/топливом — 107система сцепления — 27СИСТЕМА РУЧНОЙ ТРАНСМИССИИ — 21Приводной вал и ось — 18Подвесная система — 29рулевая система — 21Задержание — 41Система торможения — 53Кузовные работы (внутри и снаружи) — 190Электрическая система кузова — 181Отопление, вентиляция и кондиционирование воздуха — 58
~1мин чтения

Принципиальная электрическая схема

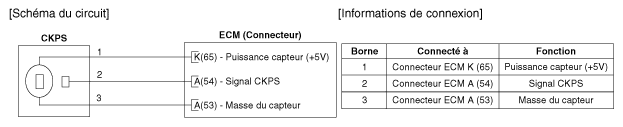

[Без ИСГ]

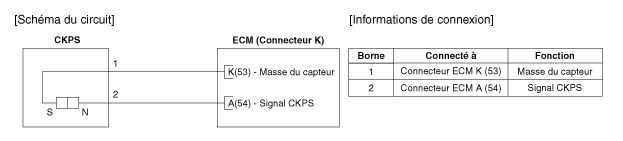

[С ИСГ]
