ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА (CKPS) Поиск и устранение неисправностей

ВОЛНОВАЯ ФОРМА

[НЕ ISG]

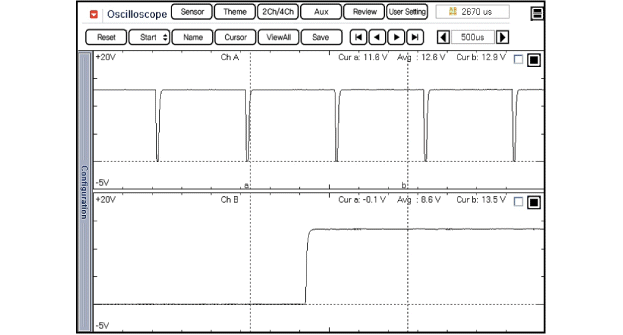

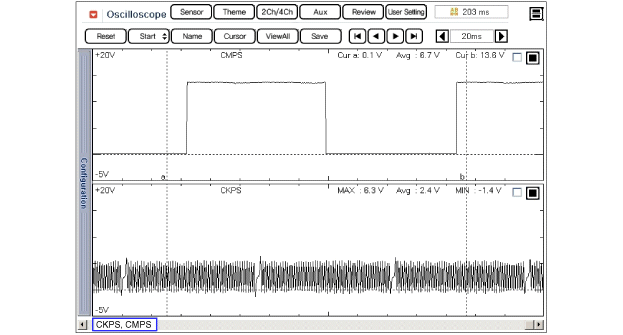

На приведенном выше графике показаны осциллограммы датчика положения типичный коленчатый вал (CKPS) и датчик положения распредвала (CMPS) в замедленном темпе. PCM управляет опережением зажигания, используя эти сигналы. Как правило, сигнал CKPS используется для определения положения поршня. а сигнал CMPS используется для определения верхней мертвой точки каждого цилиндра.

[ISG]

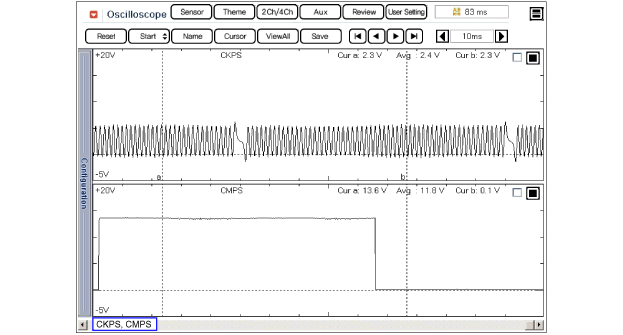

На приведенном выше графике показаны осциллограммы датчика положения типичный коленчатый вал (CKPS) и датчик положения распредвала (CMPS) в замедленном темпе.
